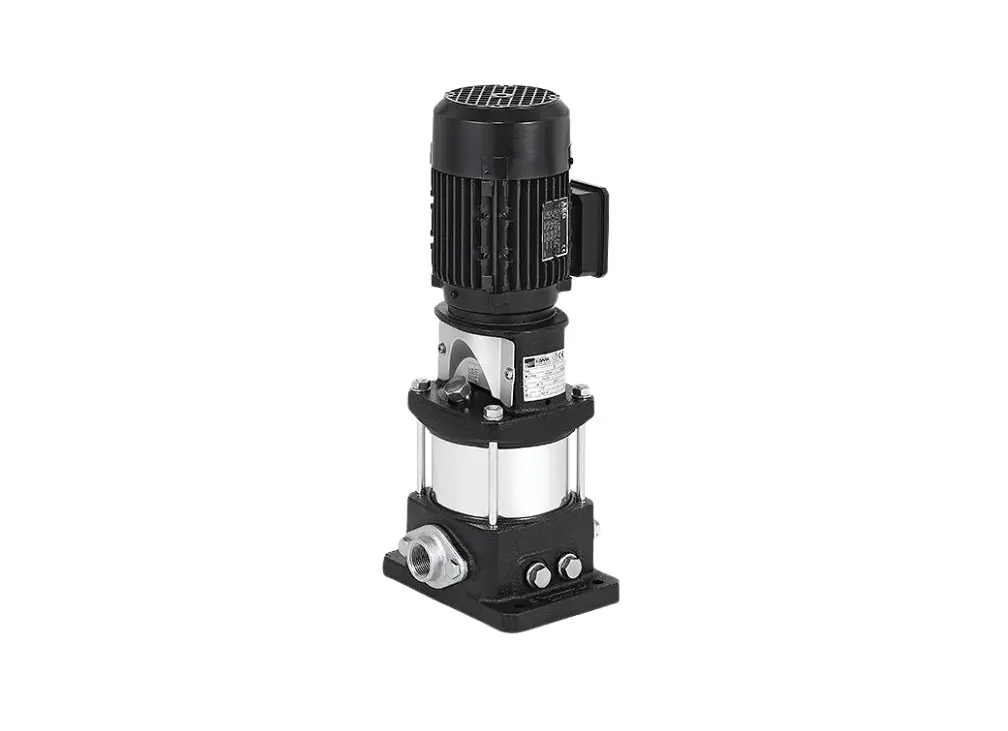

Máy bơm ly tâm trục đứng Ebara EVMSG – EVMSL động cơ IE3

Ebara EVMS chuyên dùng cho các hệ thống tăng áp, xử lý nước sạch, cấp nước lò hơi và các ứng dụng yêu cầu áp suất cao, vận hành ổn định trong dải nhiệt độ từ -30°C đến 140°C với áp suất làm việc lên đến 25 bar. Nhờ thiết kế bơm ly tâm trục đứng đa tầng cánh in-line, cánh bơm công nghệ Shurricane độc quyền cùng động cơ hiệu suất cao IE3, Ebara EVMS giúp tiết kiệm điện năng, nâng cao hiệu suất vận hành và giảm chi phí bảo trì nhờ phớt cơ khí dạng hộp mực thông minh.

ĐẶC TÍNH

• Bơm có thiết kế thẳng hàng: lỗ hút và lỗ xả ở đế được đặt ở vị trí ngang nhau và có cùng kích thước ống.

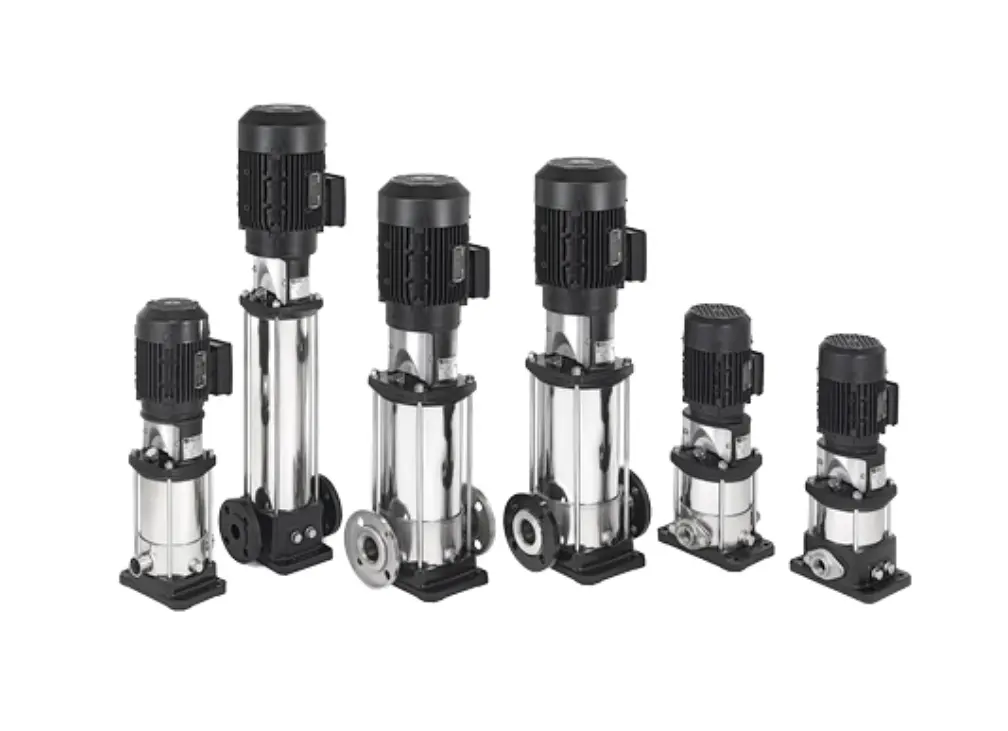

• Để đảm bảo hiệu suất quy định liên quan tới áp suất toàn phần và công suất, chúng tôi giới thiệu phạm vi toàn diện những sản phẩm với các kích thước khác nhau và có nhiều tầng cánh bơm.
• Dễ dàng tương thích với các loại động cơ có sẵn trên thị trường.

Dải hoạt động tối đa (áp suất/nhiệt độ chất lỏng)

• 16 bar hoặc 25 bar/ -30oC đến 140oC

Vật liệu (thân dưới)

• EVMS (AISI 304), EVMSL (AISI 316), EVMSG (gang)

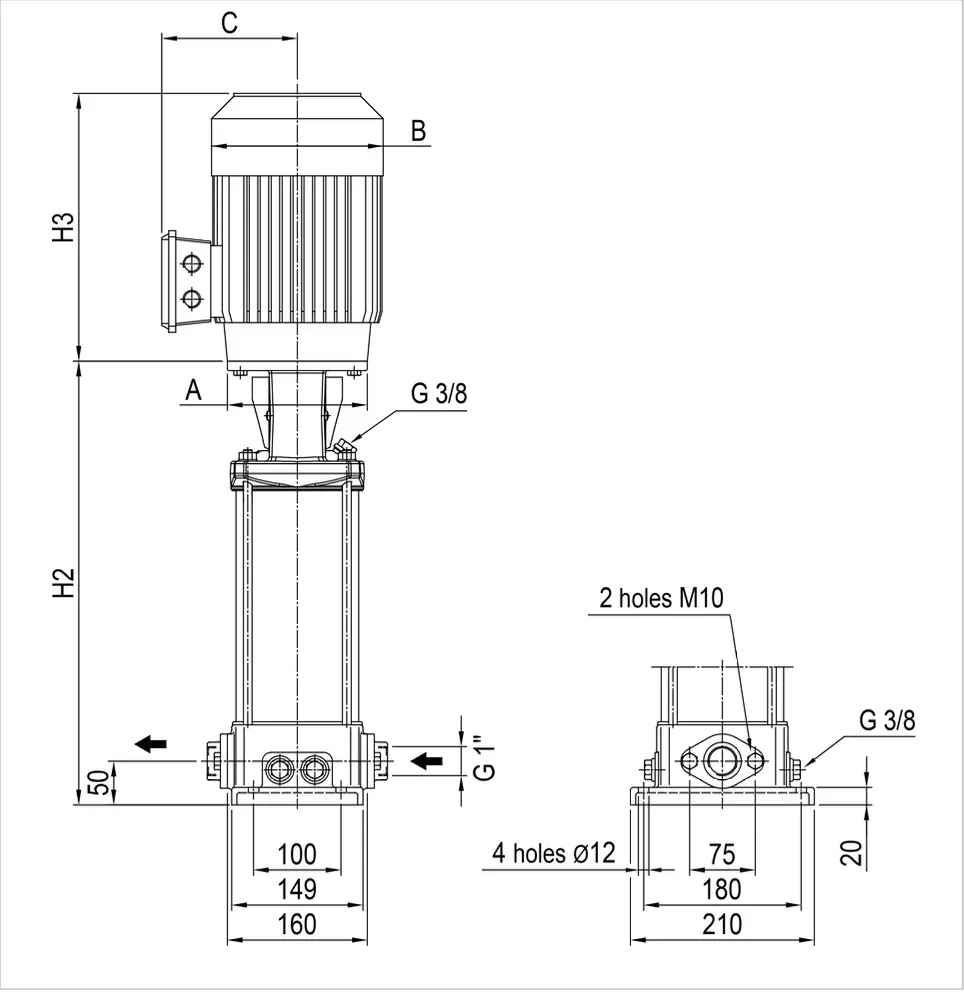

Phương thức kết nối ống

• Bích tròn/ Bích lắp lỏng/ Bích oval/ Victaulic®/ Bích kẹp

Động cơ

• Động cơ IE3 hiệu suất cao trên 0.75KW, 50 Hz/60 Hz 1 pha/ 3 pha.
• Cảm biến nhiệt tích hợp cho động cơ trên 1.5KW

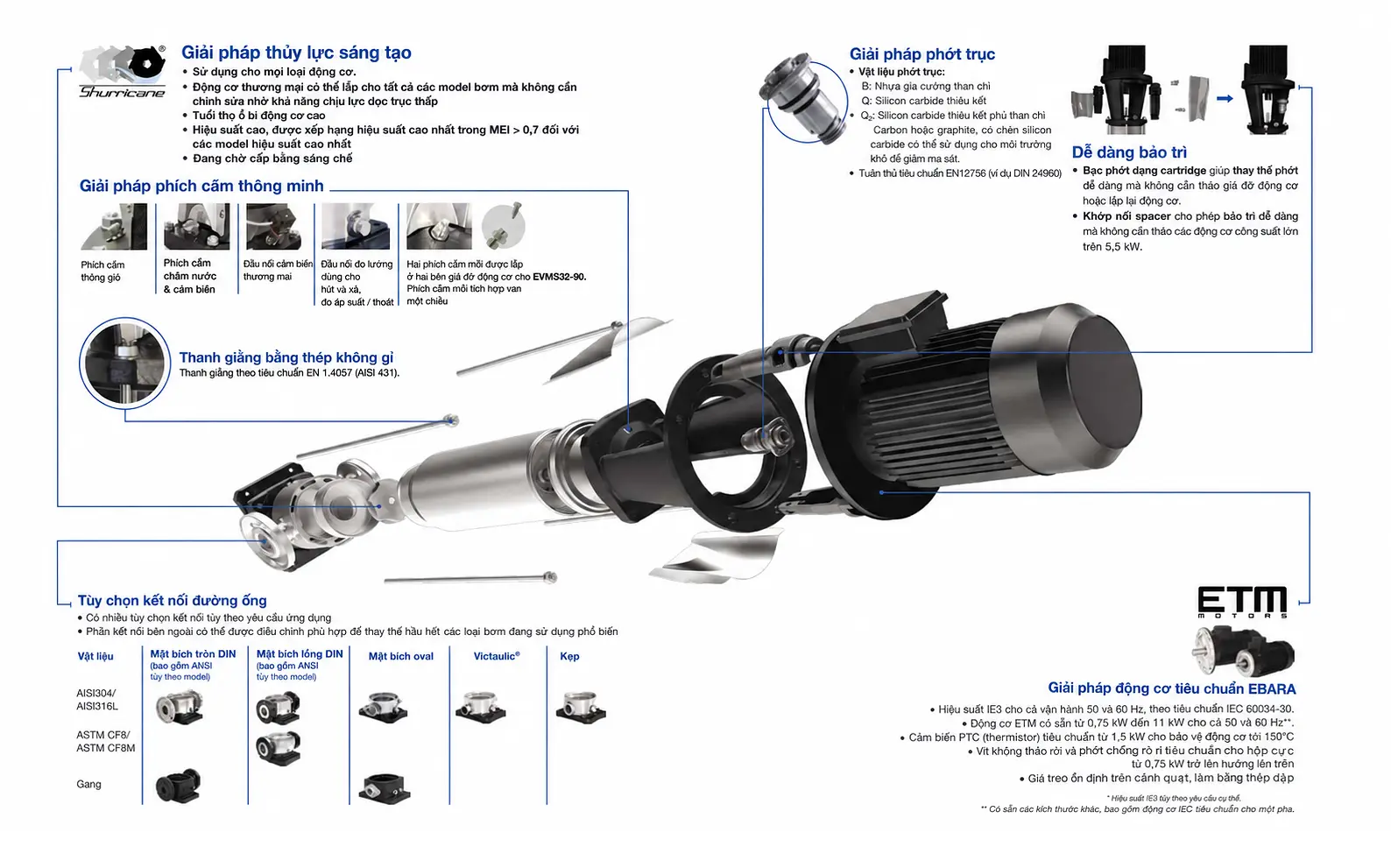

Tính năng và lợi ích

• Cánh quạt Shurricane, được EBARA cấp bằng sáng chế bằng thép AISI 316, với hình dạng cải tiến, đảm bảo giảm tải trọng hướng trục thường tác động lên ổ trục, đảm bảo hiệu suất tối đa trên thị trường và cũng cho phép sử dụng bất kỳ động cơ tiêu chuẩn nào trên thị trường.
• Phớt cơ khí kiểu hộp mực cho phép bảo trì dễ dàng. Việc thay thế rất đơn giản mà không cần phải tháo rời giá đỡ động cơ. Các phớt được sử dụng tuân thủ tiêu chuẩn EN12756 và dễ dàng tìm mua trên thị trường nếu cần.
• Đa dạng các loại khớp nối đáp ứng mọi nhu cầu tùy thuộc vào ứng dụng, chất lỏng được bơm và hệ thống lắp đặt: mặt bích tròn DIN, mặt bích di động DIN, mặt bích oval, khớp nối Victaulic và khớp nối kẹp.
• Nắp thông hơi được thiết kế để tránh hiện tượng chạy khô, được đặt ở vị trí cao hơn mức gioăng cơ khí để đảm bảo loại bỏ hết bọt khí.
• Có sẵn cổng kết nối tiêu chuẩn cho cảm biến áp suất để kết nối nhanh chóng, trong trường hợp có biến tần hoặc các hệ thống điều khiển khác. Đầu cắm nạp và xả 3/8″ là tiêu chuẩn hoặc phù hợp để kết nối đồng hồ đo áp suất.

Thông số kỹ thuật

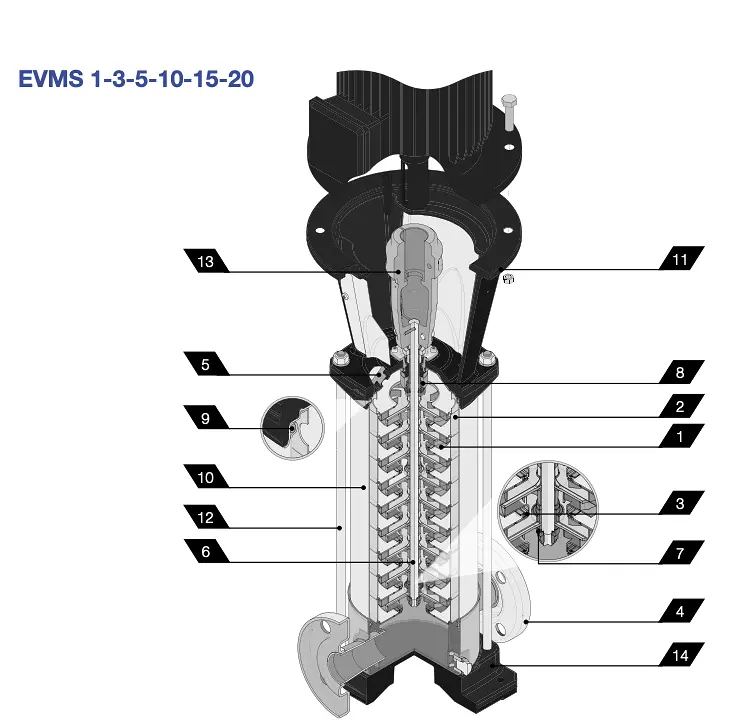

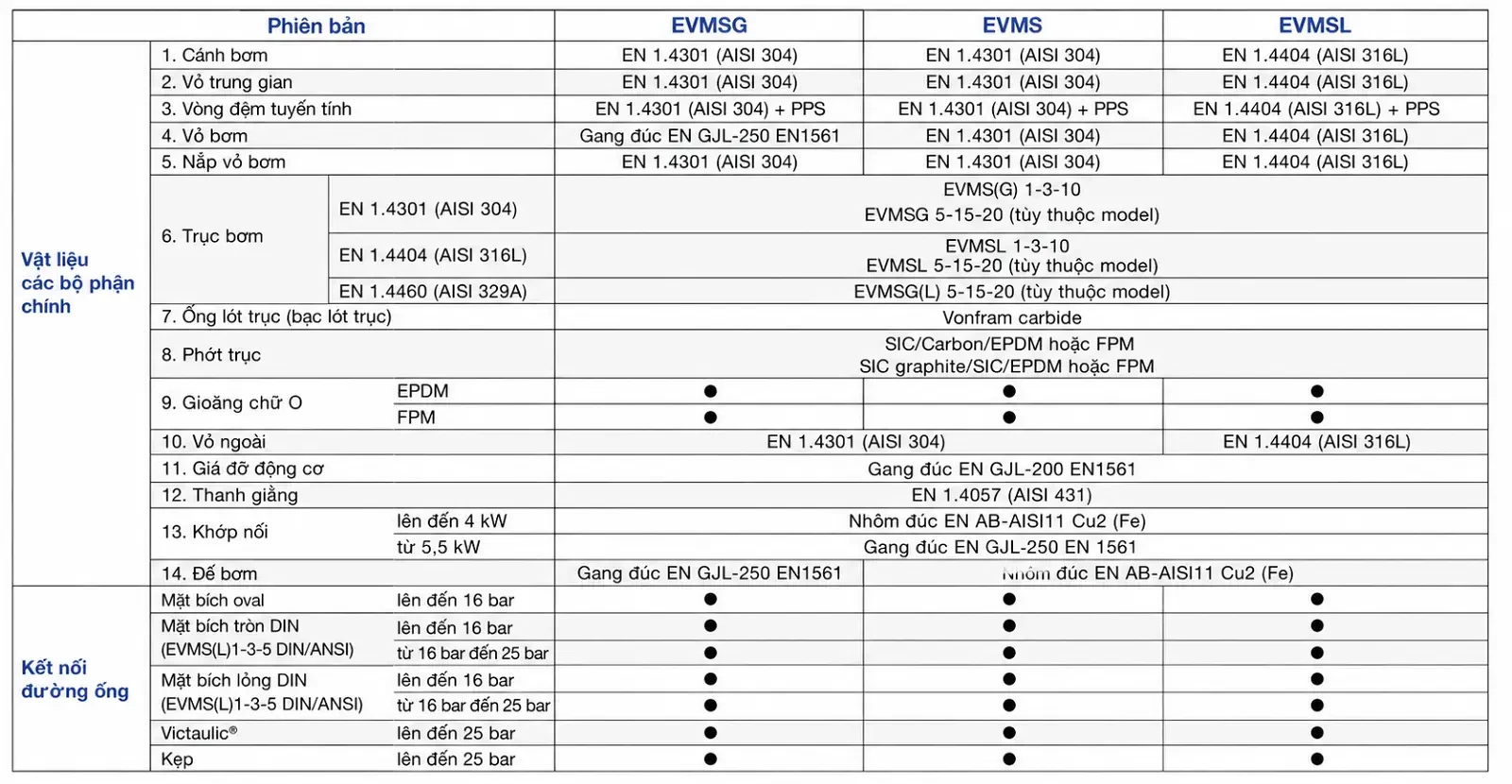

Model EVMS 1/3/5/10/15/20 – 50Hz/60Hz
Model		EVMSG	EVMS	EVMSL
Nhiệt độ chất lỏng		-30℃ đến 140℃ (vui lòng liên hệ Bơm Văn Phú trong trường hợp nhiệt độ từ -30℃ đến -15℃ hoặc 120℃-140℃)	-30℃ đến 140℃ (vui lòng liên hệ Bơm Văn Phú trong trường hợp nhiệt độ từ -30℃ đến -15℃ hoặc 120℃-140℃)	-30℃ đến 140℃ (vui lòng liên hệ Bơm Văn Phú  trong trường hợp nhiệt độ từ -30℃ đến -15℃ hoặc 120℃-140℃)
Áp suất làm việc tối đa		16 bar/25 bar (1,6/2,5 MPa)	16 bar/25 bar (1,6/2,5 MPa)	16 bar/25 bar (1,6/2,5 MPa)
Nguyên vật liệu		Vỏ: EN1.4301 (AISI304) Cánh quạt : EN1.4301 (AISI304)	Vỏ: EN1.4301 (AISI304) Cánh quạt : EN1.4301 (AISI304)	Vỏ: EN1.4404 (AISI316L) Cánh quạt : EN1.4404 (AISI316L)

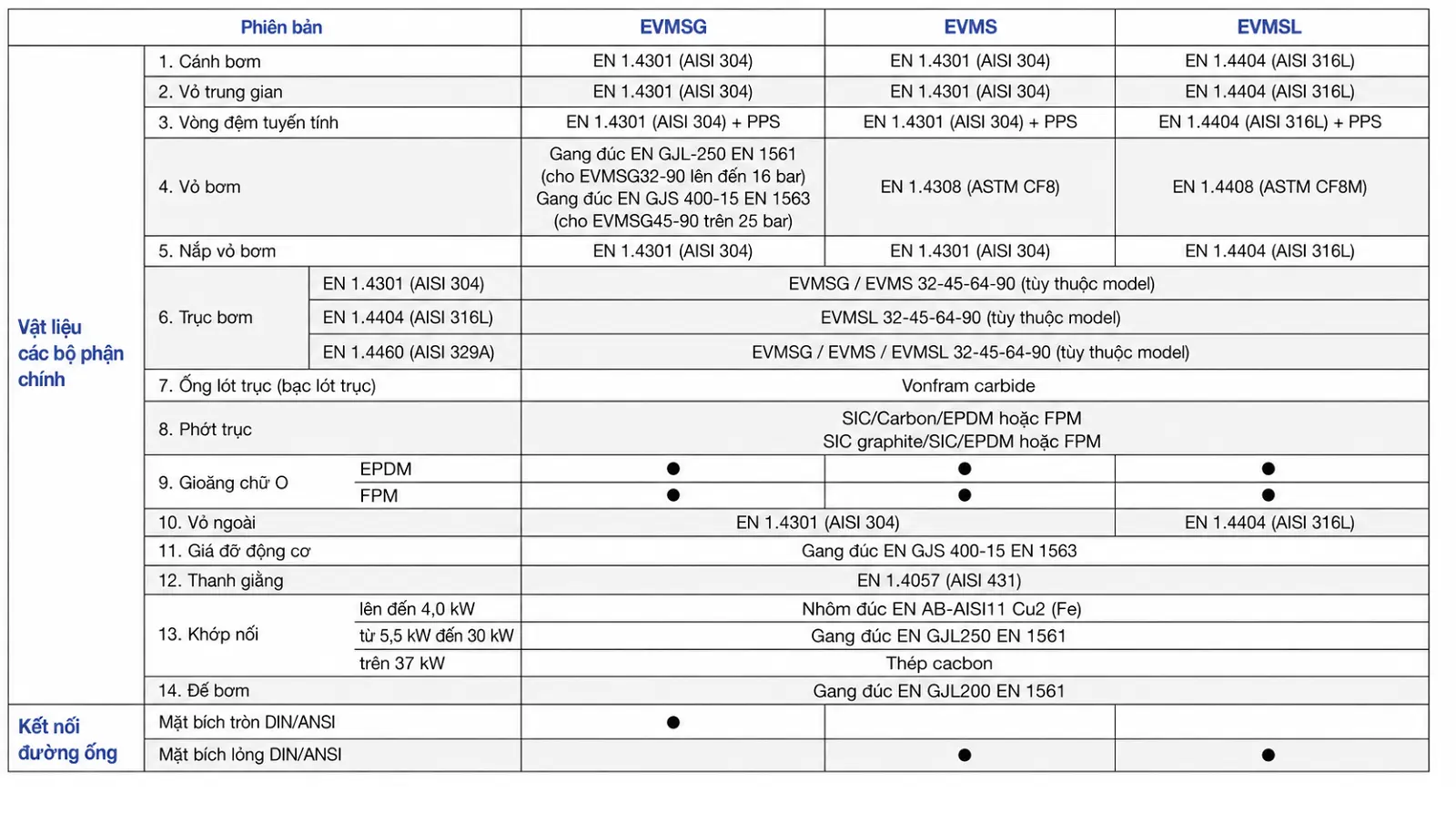

Model EVMS 32/45/64/90 – 50Hz
Model		EVMSG	EVMS	EVMSL
Nhiệt độ chất lỏng		-30℃ đến 140℃ (vui lòng liên hệ Bơm Văn Phú trong trường hợp nhiệt độ từ -30℃ đến -15℃ hoặc từ 120℃ đến 140℃)	-30℃ đến 140℃ (vui lòng liên hệ Bơm Văn Phú trong trường hợp nhiệt độ từ -30℃ đến -15℃ hoặc từ 120℃ đến 140℃)	-30℃ đến 140℃ (vui lòng liên hệ EBARA trong trường hợp nhiệt độ từ -30℃ đến -15℃ hoặc từ 120℃ đến 140℃)
Áp suất làm việc tối đa		16/25/30/35 bar (1,6/2,5/3,0/3,5 MPa)	16/25/30/35 bar (1,6/2,5/3,0/3,5 MPa)	16/25/30/35 bar (1,6/2,5/3,0/3,5 MPa)
Nguyên vật liệu		Vỏ: EN1.4301 (AISI304) Cánh quạt : EN1.4301 (AISI304)	Vỏ: EN1.4301 (AISI304) Cánh quạt : EN1.4301 (AISI304)	Vỏ: EN1.4404 (AISI316L) Cánh quạt : EN1.4404 (AISI316L)



Model EVMS 32/45/64 – 60Hz
Model		EVMSG	EVM	EVMS
Nhiệt độ chất lỏng		-15℃ đến 120℃	-15℃ đến 120℃	-15℃ đến 120℃
Áp suất làm việc tối đa		16 bar/30 bar (1,6/3,0 MPa)	16 bar/30 bar (1,6/3,0 MPa)	16 bar/30 bar (1,6/3,0 MPa)
Nguyên vật liệu		Vỏ: EN1.4301 (AISI304) Cánh quạt: EN1.4301 (AISI304)	Vỏ: EN1.4301 (AISI304) Cánh quạt: EN1.4301 (AISI304)	Vỏ: EN1.4404 (AISI316L) Cánh quạt : EN1.4404 (AISI316L)
