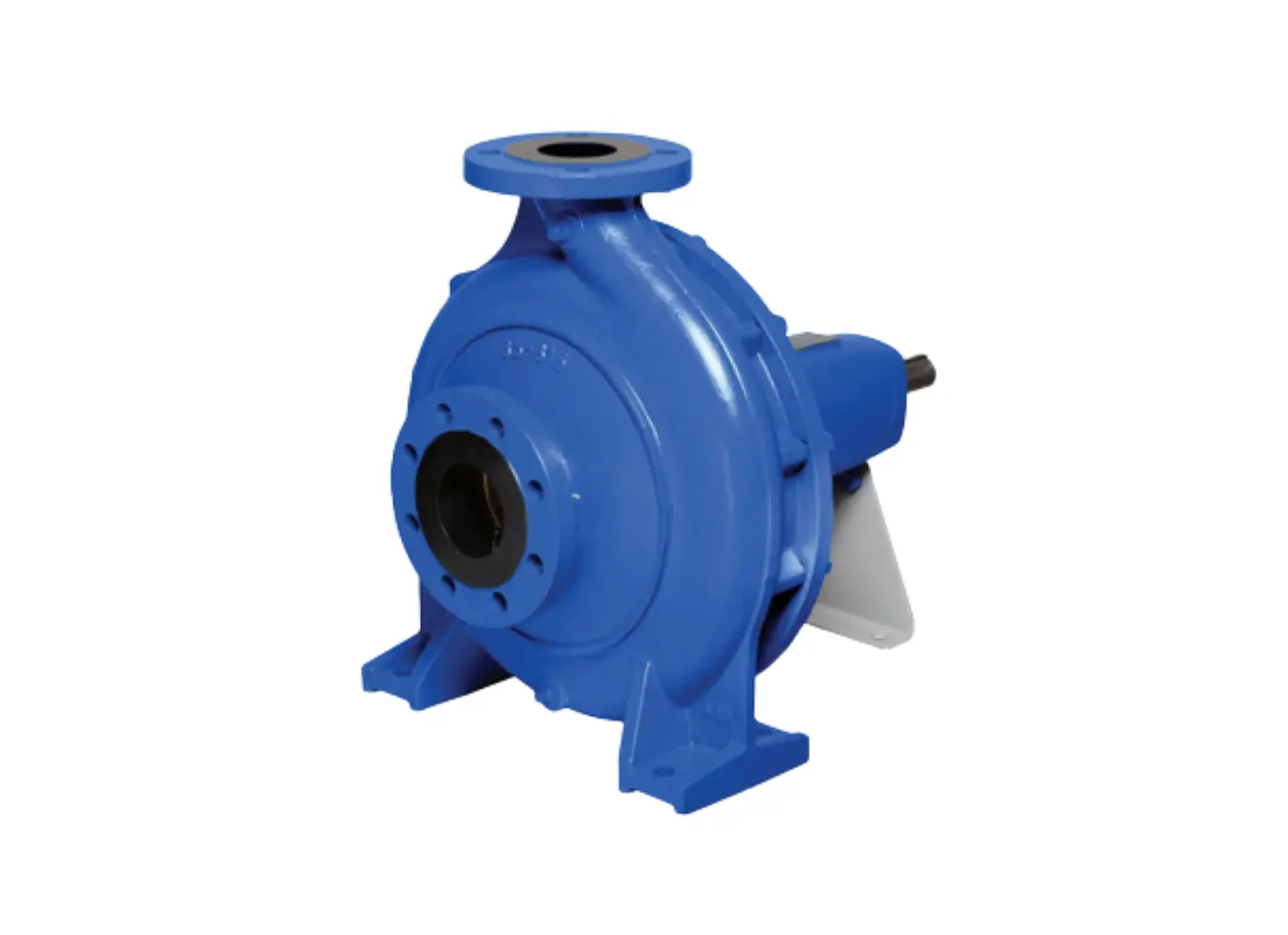

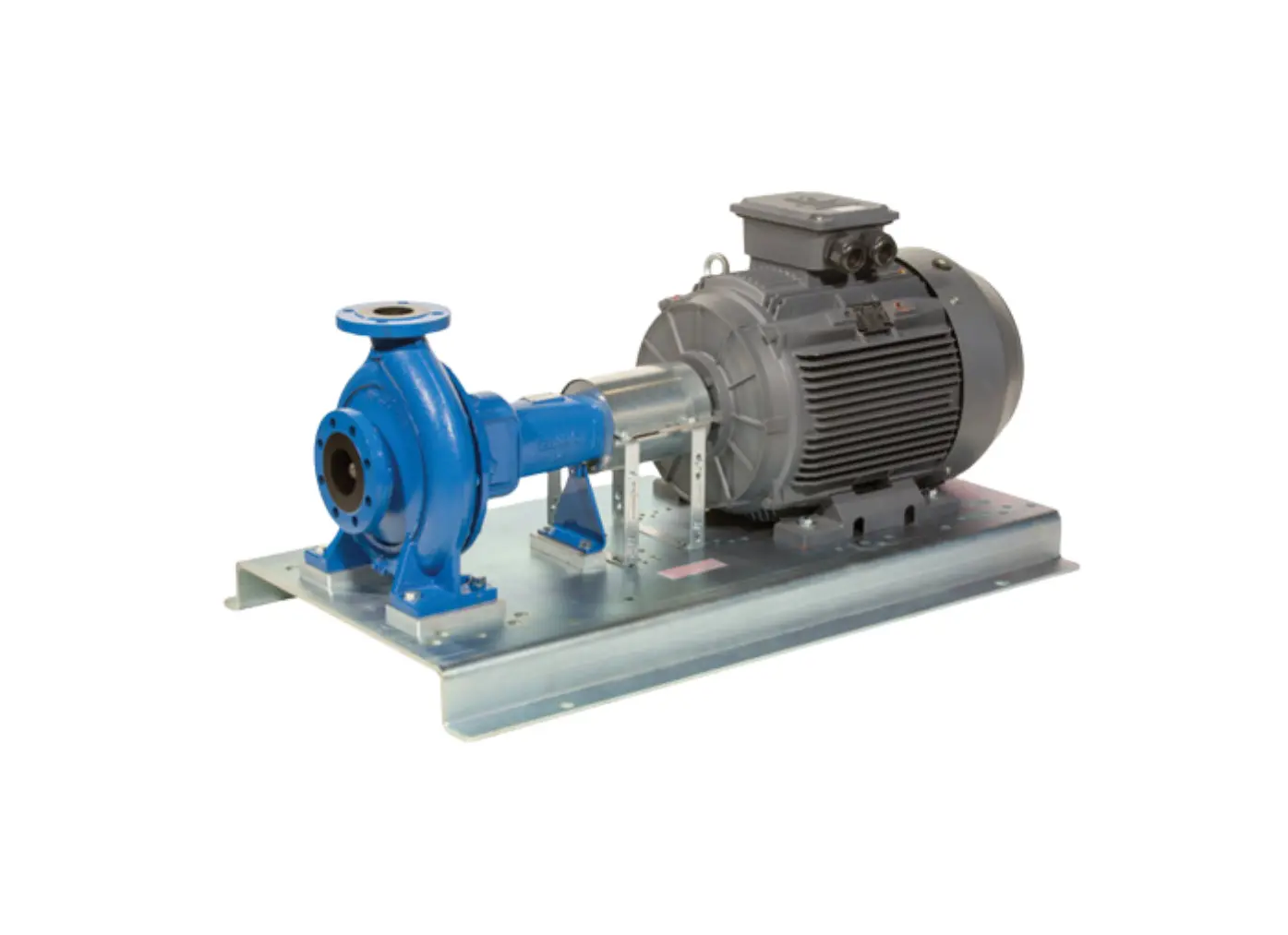

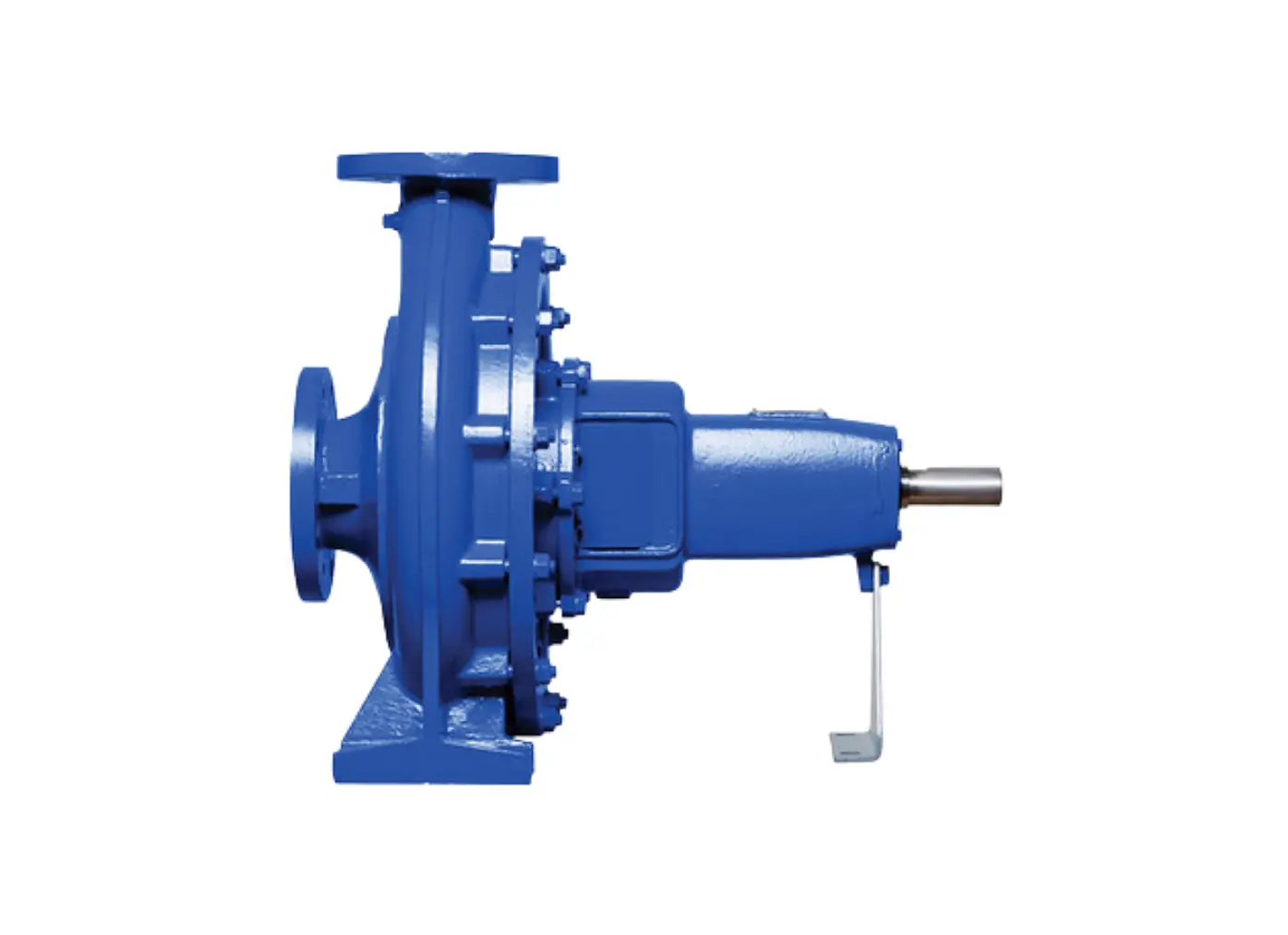

Bơm Ly Tâm Lắp Ráp Ebara GS Tiêu Chuẩn EN733 Hiệu Suất Cao

Máy bơm ly tâm trục rời Ebara GS đạt tiêu chuẩn Châu Âu EN733. Thiết kế thủy lực 3D độc quyền giúp tối ưu hiệu suất, tiết kiệm điện năng vượt trội. Thân gang đúc/gang cầu, cánh inox 304/đồng, áp suất vận hành lên đến 25 bar, chịu nhiệt tới 140°C. Thích hợp cho PCCC, HVAC và công nghiệp

Đặc tính

1. Thiết kế tiết kiệm nhiên liệu

• Là dòng bơm đạt hiệu suất cao nhất hiện nay.
• Cải tiến đáng kể so với dòng bơm trước bởi các bộ phận có thiết kế thủy lực nhờ vào công nghệ 3D thiết kế ngược độc quyền của EBARA.
• Hiệu suất cao hơn, giảm mức năng lượng tiêu thụ và công suất động cơ, kết cấu thủy lực mạnh mẽ.

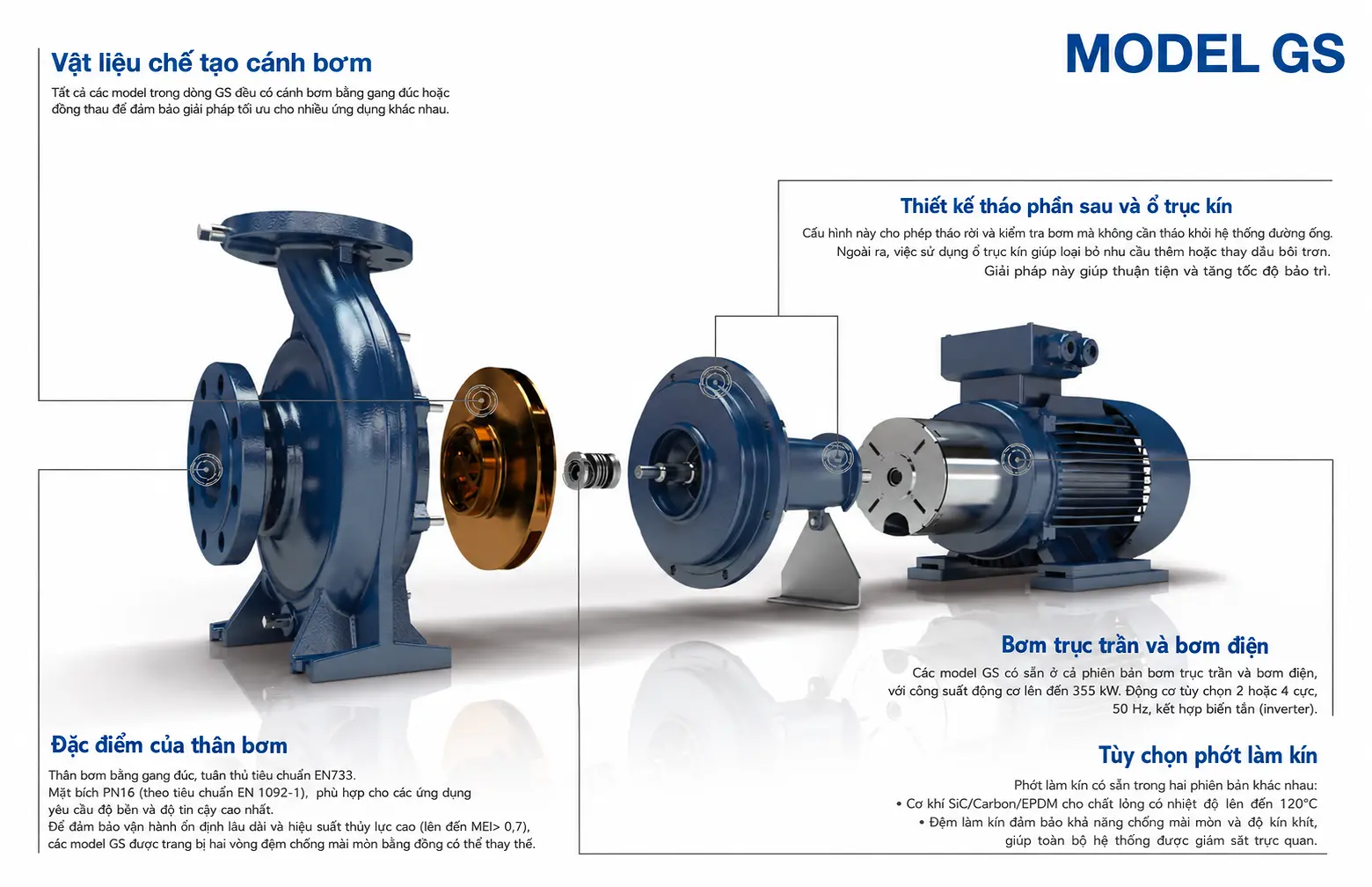

2. Dễ dàng bảo dưỡng

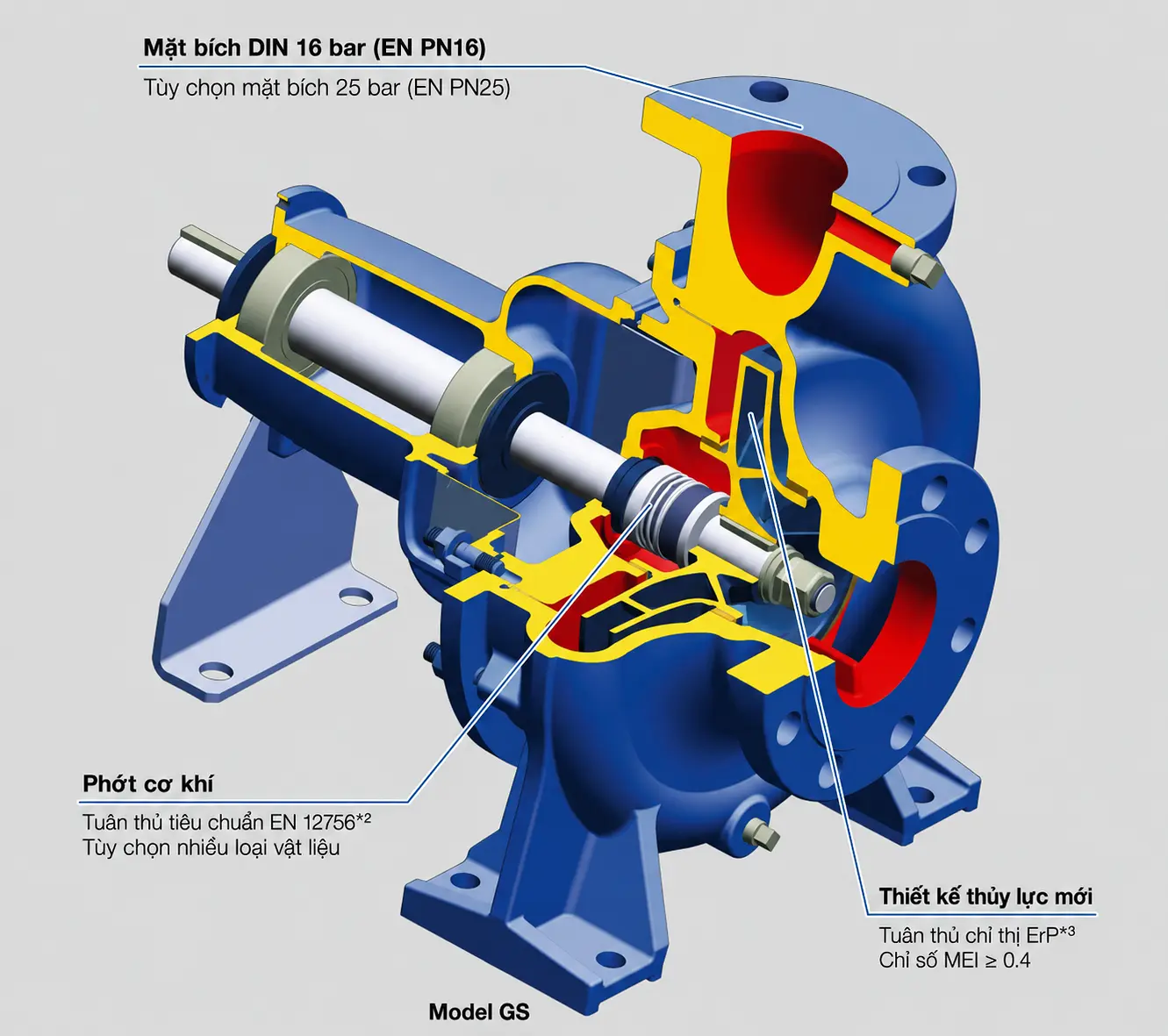

• Thiết kế back pull-out tiện lợi trong việc bảo trì và sửa chữa. Vì vậy, có thể dễ dàng tháo lắp các chi tiết quay mà không cần tháo dỡ hệ thống ống hút và xả.
• Nắp chặn ổ bi hạn chế việc bổ sung hoặc thay thế dầu bôi trơn.
• Với các ứng dụng thông thường, không cần sử dụng đường ống làm mát cho bộ phận làm kín.
• Không cần van xả khí.
• Ổ bi và bộ phận làm kín có kết cấu đơn giản thuận tiện cho việc bảo dưỡng.

3. Thông số kĩ thuật

• Áp suất vận hành tối đa: 25 bar
• Dải nhiệt độ chất lỏng: -25°C đến 140°C
• Tương thích với nhiều kiểu dáng mặt bích, đường ống
• Có thể kết hợp nhiều kiểu làm kín trục và các loại vật liệu khác nhau đáp ứng mọi yêu cầu của khách hàng.

4. Tiêu chuẩn quốc tế

• Kích thước bơm theo tiêu chuẩn EN733.
• Bộ phận làm kín cơ khí theo tiêu chuẩn EN12756.
• Nắp chặn ổ bi lắp ráp theo tiêu chuẩn EN294.

5. Lựa chọn vật liệu

• Thân bơm: Gang / Gang cầu
• Cánh bơm: Gang / Gang cầu / Đồng / Thép không gỉ 304
• Trục bơm: Thép crom / Thép không gỉ duplex

Thông số kỹ thuật chung của bơm Ebara GS Vật liệu thân bơm Gang đúc

Thông số	Mô tả
Nhiệt độ chất lỏng	-10°C đến 140°C
Áp suất làm việc tối đa	Tới 16 bar (1,6 MPa) đối với mặt bích tiêu chuẩn DIN-PN16 Tới 14 bar (1,4 MPa) đối với mặt bích tiêu chuẩn JIS 10K
Tiêu chuẩn mặt bích	EN 1092-2, JIS B 2239
Kết cấu	Cánh bơm	Loại kín
	Làm kín trục	Phớt cơ khí, Dây tết chèn làm kín
	Kiểu làm mát/làm sạch phớt	Không có (N/A), Tự tuần hoàn, Làm mát bên ngoài
	Ổ bi	Vòng bi cầu có nắp chắn bôi trơn bằng mỡ
Vật liệu	Thân bơm	Gang đúc
	Cánh bơm	Gang đúc hoặc gang cầu Đồng, Thép không gỉ 304
	Trục	Thép Cr, Thép không gỉ Duplex
	Vòng chống mài mòn thân bơm	Đồng, Gang đúc
	Ống lót trục (Shaft Sleeve)	Không có (N/A), Thép không gỉ 304 (áp dụng cho bộ làm kín bằng dây tết chèn hoặc một số loại phớt cơ khí)
	Gioăng O-ring	NBR, FKM, EPDM

Thông số kỹ thuật chung của bơm Ebara GS Vật liệu thân bơm Gang cầu áp dụng cho các model lớn hơn 100×80

Thông số	Mô tả
Nhiệt độ chất lỏng	-10°C đến 140°C
Áp suất làm việc tối đa	Tới 25 bar (2,5 MPa) đối với mặt bích tiêu chuẩn DIN-PN25 Tới 25 bar (2,5 MPa) đối với mặt bích tiêu chuẩn JIS 20K
Tiêu chuẩn mặt bích	EN 1092-2, JIS B 2239
Kết cấu	Cánh bơm	Loại kín
	Làm kín trục	Phớt cơ khí, Dây tết chèn làm kín
	Kiểu làm mát/làm sạch phớt	Không có (N/A), Tự tuần hoàn, Làm mát bên ngoài
	Ổ bi	Vòng bi cầu có nắp chắn bôi trơn bằng mỡ
Vật liệu	Thân bơm	Gang cầu
	Cánh bơm	Gang đúc hoặc gang cầu Đồng, Thép không gỉ 304
	Trục	Thép Cr, Thép không gỉ Duplex
	Vòng chống mài mòn thân bơm	Đồng, Gang đúc
	Ống lót trục (Shaft Sleeve)	Không có (N/A), Thép không gỉ 304 (áp dụng cho bộ làm kín bằng dây tết chèn hoặc một số loại phớt cơ khí)
	Gioăng O-ring	NBR, FKM, EPDM

EN 733*¹: Tiêu chuẩn bơm ly tâm hút đầu trục có giá đỡ ổ trục, áp suất danh định 10 bar; quy định kích thước chính, điểm làm việc danh định và hệ thống ký hiệu.

EN 12756*²: Tiêu chuẩn về kích thước, ký hiệu và mã vật liệu của phớt cơ khí.

ErP*³: Quy định về thiết kế sinh thái đối với các sản phẩm sử dụng năng lượng nhằm nâng cao hiệu quả năng lượng và giảm tác động đến môi trường.

Ứng dụng của máy bơm ly tâm Ebara GS

Máy bơm Ebara GS được thiết kế đáp ứng đa dạng nhu cầu cấp nước và tuần hoàn chất lỏng trong dân dụng, thương mại và công nghiệp, bao gồm:

• Hệ thống cấp nước sinh hoạt và cấp nước đô thị.
• Hệ thống tăng áp cho tòa nhà, khu dân cư và công trình công cộng.
• Hệ thống điều hòa không khí, sưởi ấm và làm mát trung tâm (HVAC).
• Hệ thống tuần hoàn nước nóng.
• Hệ thống tưới tiêu nông nghiệp và cảnh quan.
• Hệ thống thoát nước sạch.

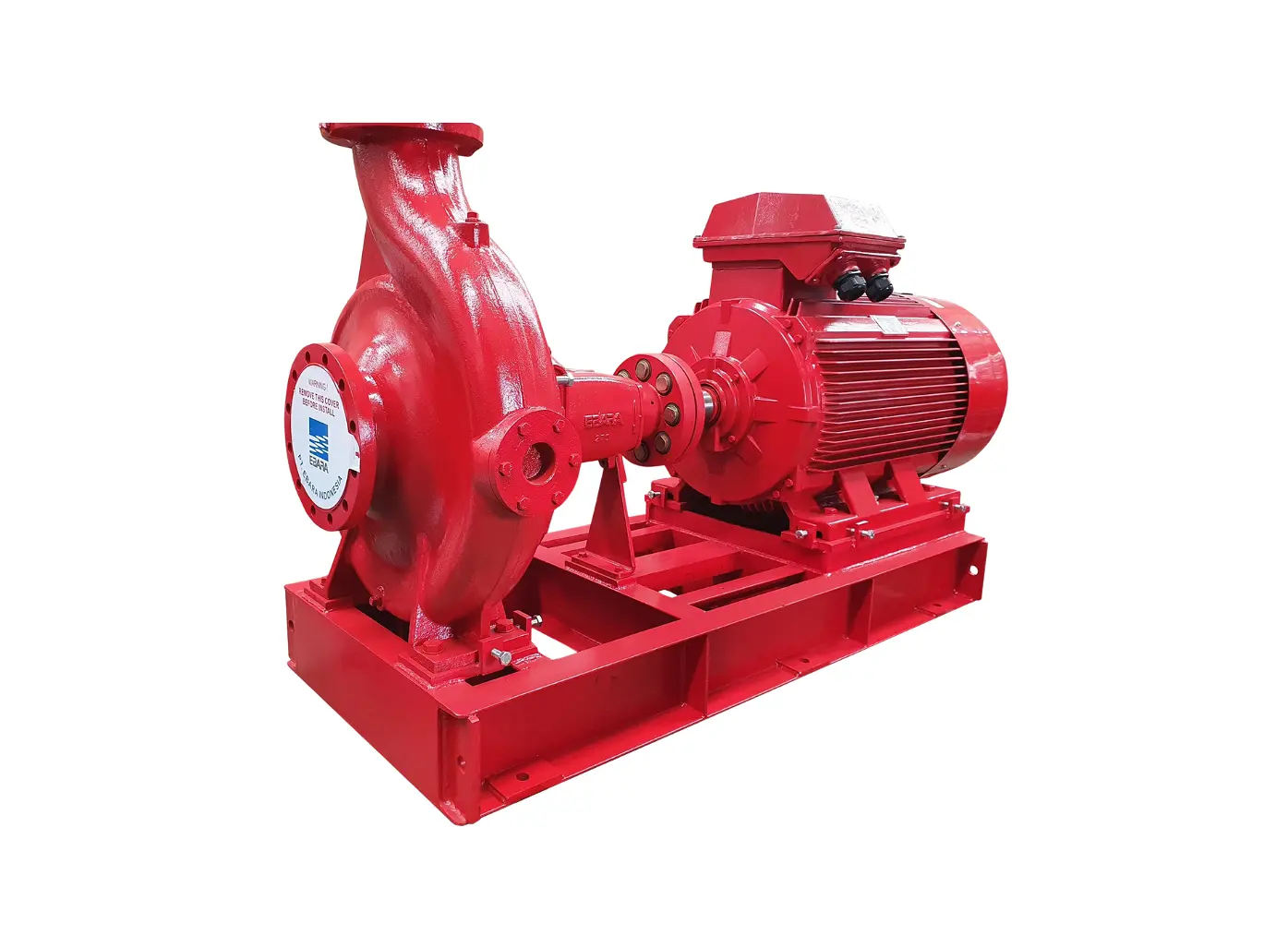

• Hệ thống phòng cháy chữa cháy (PCCC).
• Hệ thống xử lý và tuần hoàn nước hồ bơi.

Ngoài ra, bơm Ebara GS còn được ứng dụng rộng rãi trong nhiều ngành công nghiệp như:

• Công nghiệp thực phẩm và đồ uống.
• Công nghiệp bán dẫn và điện tử.
• Công nghiệp giấy và bột giấy.
• Công nghiệp ô tô.
• Công nghiệp thép và luyện kim.
• Hệ thống xử lý chất thải và lò đốt rác.
• Công nghiệp hóa chất.
• Bơm và tuần hoàn các loại chất lỏng như dầu nhiên liệu, dầu diesel và dầu bôi trơn.
