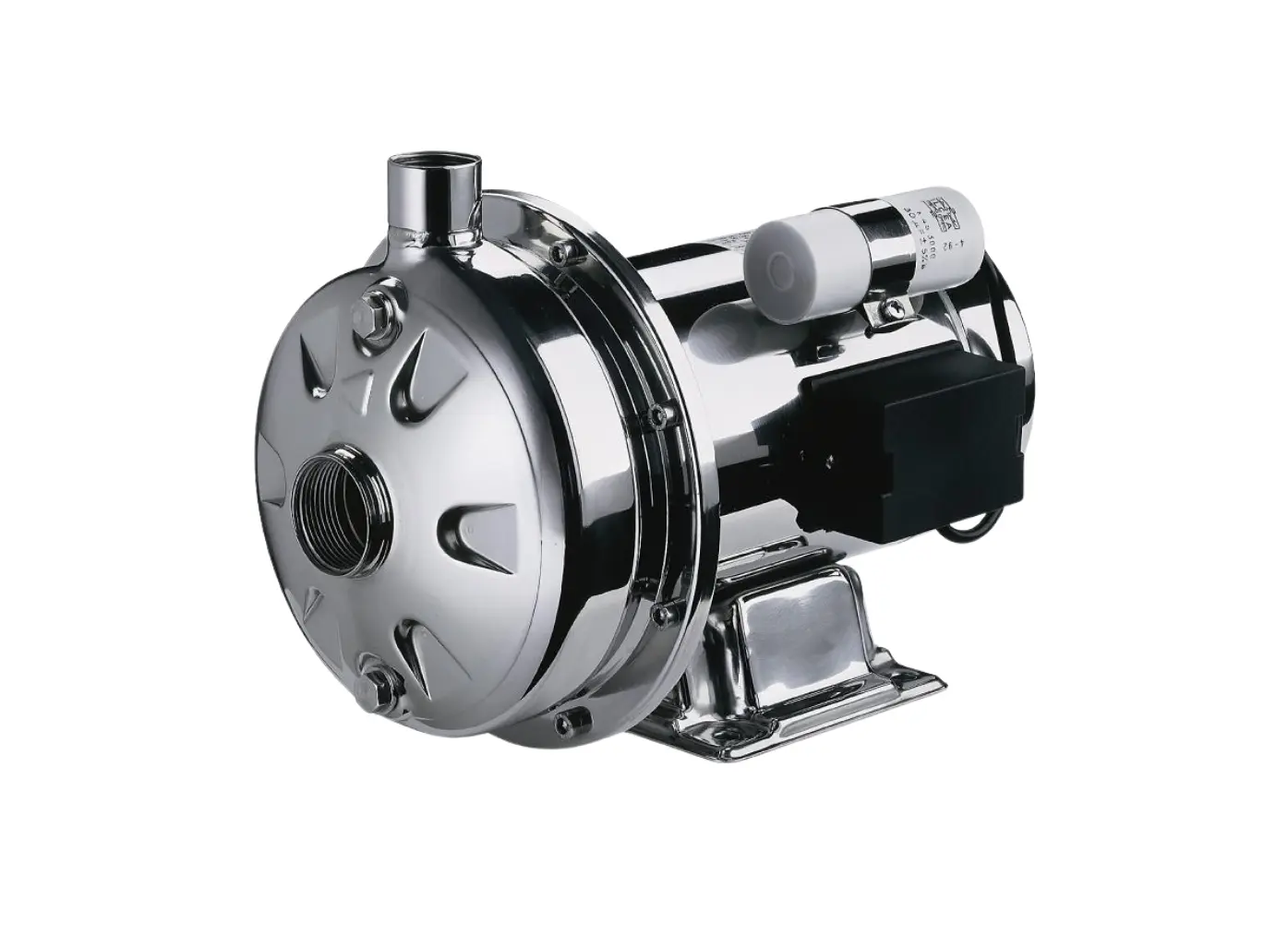

Bơm ly tâm trục ngang inox Ebara CD chuyên tăng áp, cấp nước sạch và tuần hoàn. Thân inox AISI 304, động cơ IP55 hiệu suất cao, áp suất làm việc đến 8 bar, nổi bật với buồng xoắn tích hợp được sản xuất bằng công nghệ dập thủy lực tiên tiến, giúp nâng cao hiệu suất và độ bền. Toàn bộ thân bơm và cánh bơm bằng thép không gỉ AISI 304 mang lại khả năng chống ăn mòn vượt trội, vận hành êm ái và đáp ứng tốt nhiều ứng dụng với dải nhiệt độ môi chất đa dạng.

ĐẶC TÍNH

Kết cấu thủy lực mạnh mẽ.
Công suất và hiệu quả cao.
Buồng xoắn tích hợp được tạo bởi quy trình dập thủy lực.
Vận hành ít tiếng ồn.
Kích thước gọn nhẹ.

TÍNH NĂNG NỔI BẬT

– Trục làm bằng inox cho độ bền cao.

– Phốt máy cũng được làm bằng inox tăng độ chịu áp lực của máy lên rất cao.

– Thân motor, buồng bơm bằng inox.

– Tính năng của máy bơm ly tâm Ebara CD hỗ trợ đắc lực cho việc tăng áp, xử lý cấp thoát nước của các công ty môi trường, hệ thống điều hòa không khí

Động cơ 2 cực, chuẩn cách nhiệt F, chuẩn bảo vệ IP55. Bơm được cả trong nước có nhiệt độ tới 60oC, sử dụng nguồn điện 3 pha.

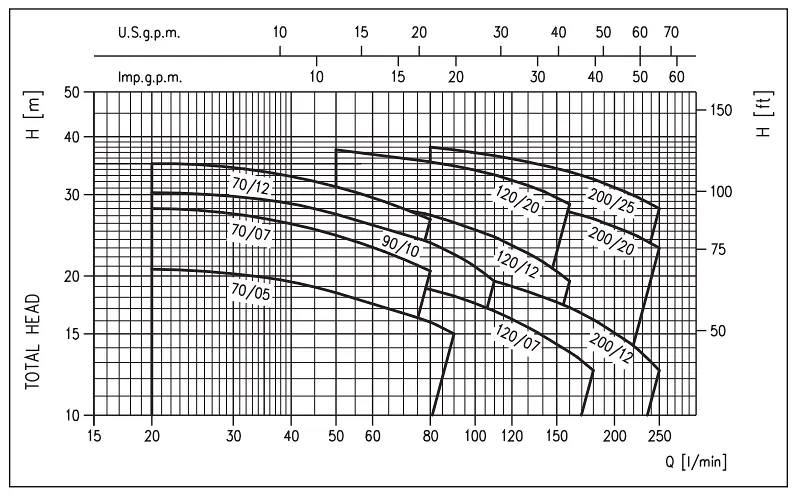

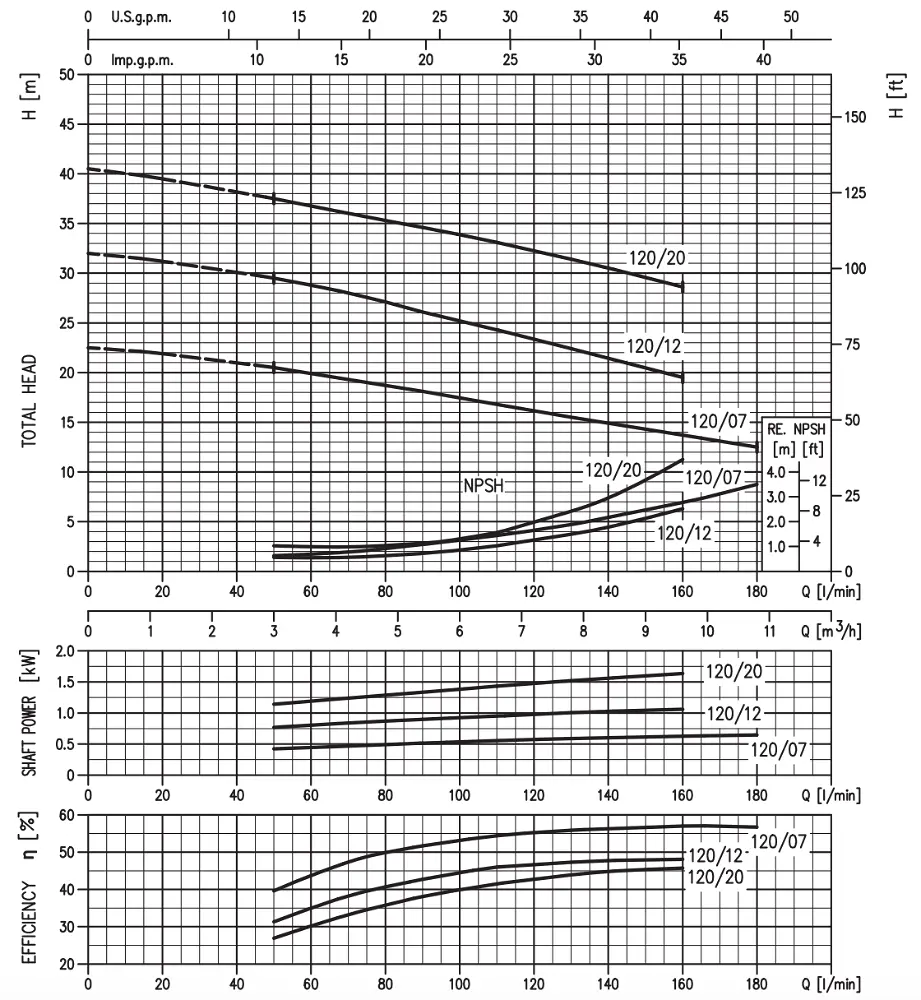

Biểu đồ đường đặc tính và dải hiệu suất của bơm ly tâm 1 tầng cánh Ebara CD, thể hiện mối quan hệ giữa lưu lượng (Q) và cột áp (H) của các model CD — Biểu đồ dải hiệu suất của bơm ly tâm 1 tầng cánh Ebara CD

Các sản phẩm máy bơm trục ngang đầu inox CD/CDM

Model	Nguồn/ Nhiệt độ bơm được (V/°C)	Công suất(KW/HP)		Cột áp (m)	Lưu lượng Lít/Phút	Đường kính Hút-xả (mm)
CD 70/05	380/60	0.37	0.5	20.7-15	20-90	42-34
CD 90/10	380/60	0.75	1	30.3-19.5	20-110	42-34
CD 70/12	380/60	0.9	1.2	35-26.5	20-80	42-34
CDM 90/10	220/60	1.75	1	30.3-19.5	20-110	42-34
CD 120/20	380/90	1.5	2	37.5-28.6	50-160	42-34
CDM 120/20	220/90	1.5	2	37.5-28.6	50-160	42-34
CD 200/20	380/90	1.5	2	31-23	80-250	49-34
CDM 200/20	220/90	1.5	2	31-23	80-250	49-34

THÔNG SỐ KỸ THUẬT MÁY BƠM

Áp suất làm việc tối đa: 8 bar
Nhiệt độ chất lỏng tối đa:
- -5°C đến +60°C đối với các model CD và CDE 70/05 – 70/07 – 90/10
- -5°C đến +90°C đối với các model còn lại của dòng CD
- -5°C đến +110°C đối với các phiên bản H, HS, HW, HSW
- -5°C đến +120°C đối với các model còn lại của dòng CDE
Cổng hút:
- G1½ đối với model CD 200
- G1¼ đối với các model còn lại
Cổng xả: G1
Chỉ số hiệu suất tối thiểu (MEI): > 0,1

THÔNG SỐ KỸ THUẬT ĐỘNG CƠ

Động cơ hiệu suất cao IE2 từ công suất 0,75 kW trở lên
Động cơ không đồng bộ kín hoàn toàn, tự làm mát, 2 cực, thông gió bên trong
Cấp cách điện: Class F
Cấp bảo vệ: IP55

Điện áp nguồn

1 pha: 230V ±10% – 50Hz
3 pha: 230/400V ±10% – 50Hz

Bảo vệ động cơ

Động cơ 1 pha:
- Tích hợp tụ điện thường trực
- Tích hợp bảo vệ nhiệt – quá dòng với chức năng tự động khôi phục
Động cơ 3 pha: Thiết bị bảo vệ do người sử dụng tự trang bị

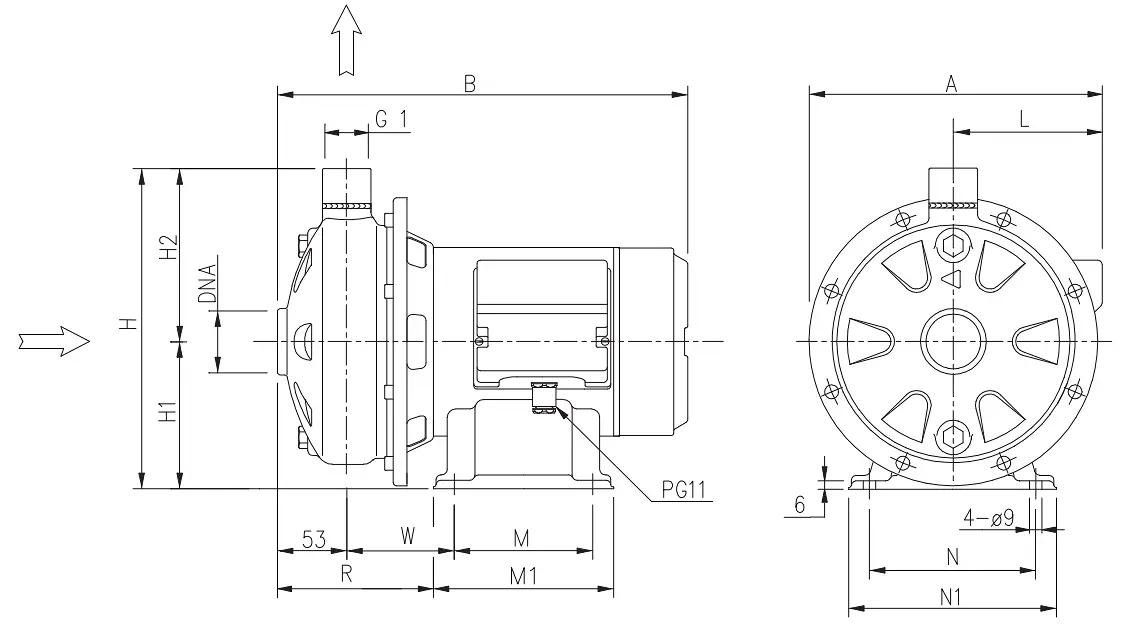

Bản vẽ kích thước tổng thể bơm ly tâm 1 tầng cánh Ebara CD, thể hiện các thông số kích thước lắp đặt, chiều cao, chiều dài và kích thước mặt bích — Bản vẽ kỹ thuật kích thước bơm ly tâm 1 tầng cánh Ebara CD

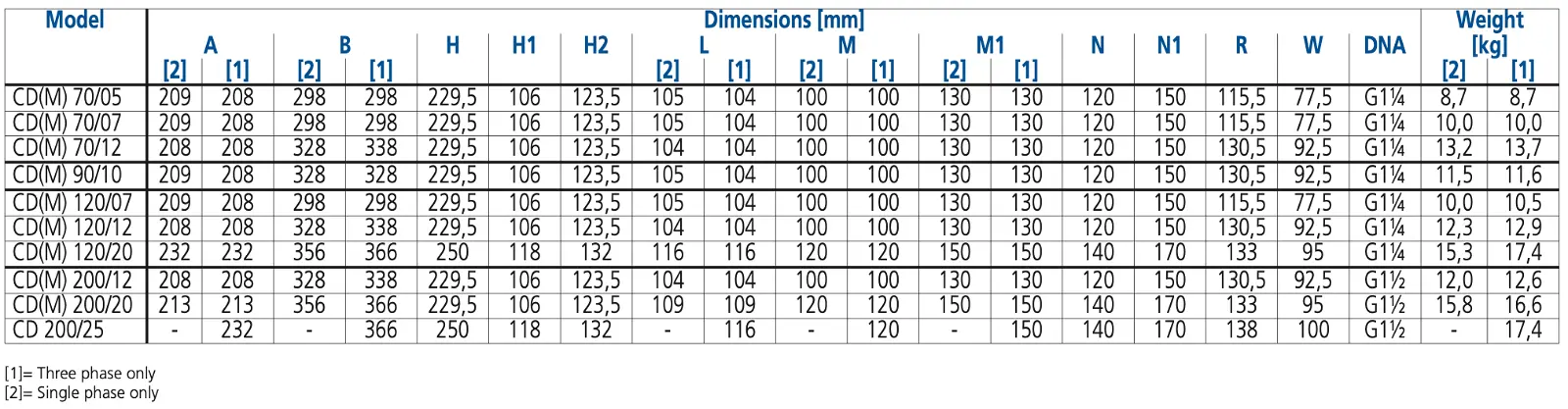

Máy Bơm Ly Tâm Trục Ngang Ebara CD Inox 304 Chính Hãng — Bảng kích thước Ebara CD

VẬT LIỆU CHẾ TẠO

Phần bơm

Các bộ phận sau được chế tạo bằng thép không gỉ EN 1.4301 (AISI 304):

Thân bơm
Cánh bơm
Bộ khuếch tán (Diffuser)
Đĩa giữ phớt
Giá đỡ động cơ
Vỏ động cơ
Nắp quạt làm mát

Phớt cơ khí

Phiên bản	Vật liệu phớt
Tiêu chuẩn	Ceramic / Carbon / NBR
H	Ceramic / Carbon / FPM
HS	Silicon Carbide / Silicon Carbide / FPM
HW	Tungsten Carbide / Tungsten Carbide / FPM
HSW	Silicon Carbide / Tungsten Carbide / FPM
E	Ceramic / Carbon / EPDM
U3CEGG	Tungsten Carbide / Carbon đặc biệt / EPDM
