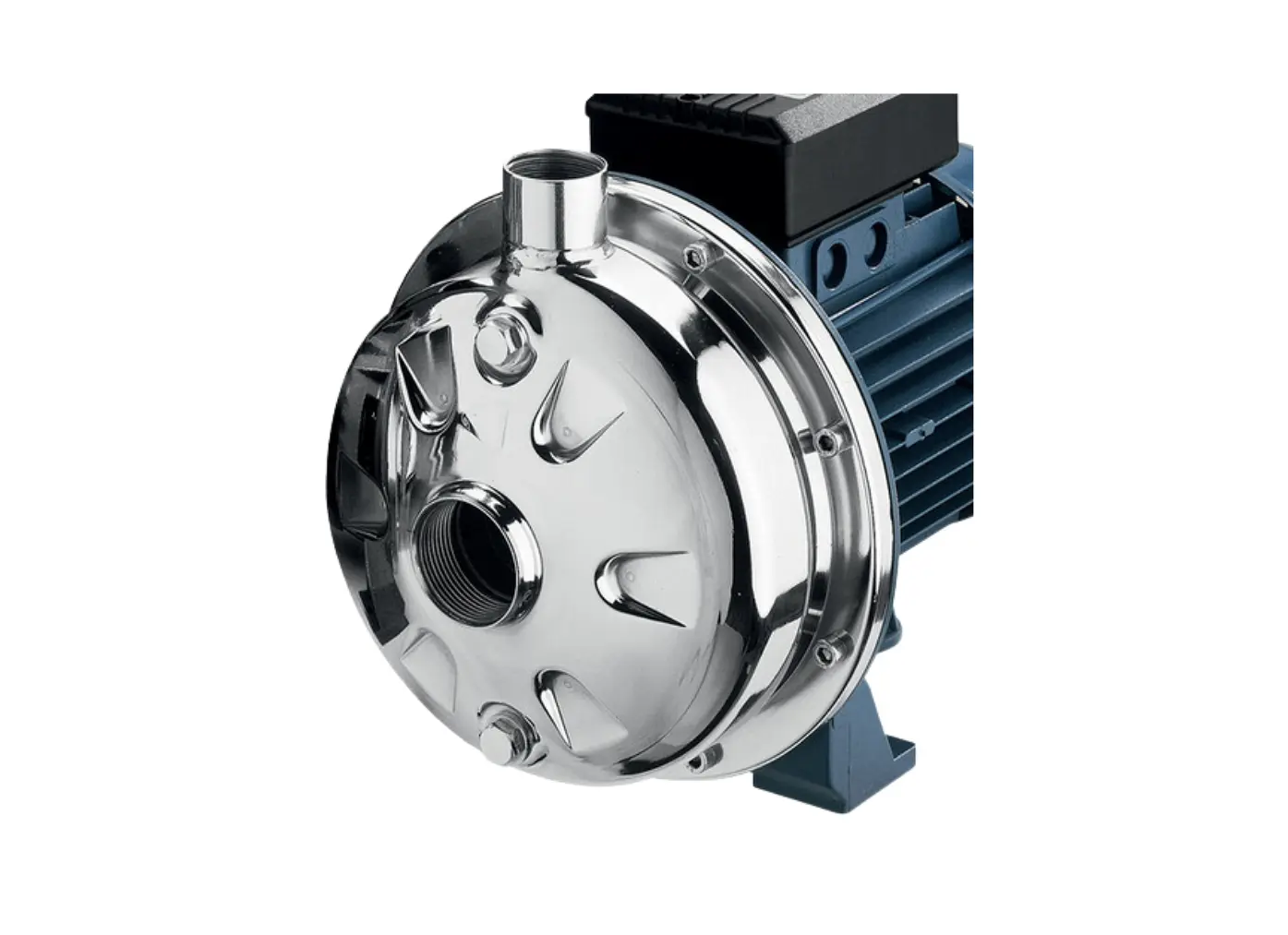

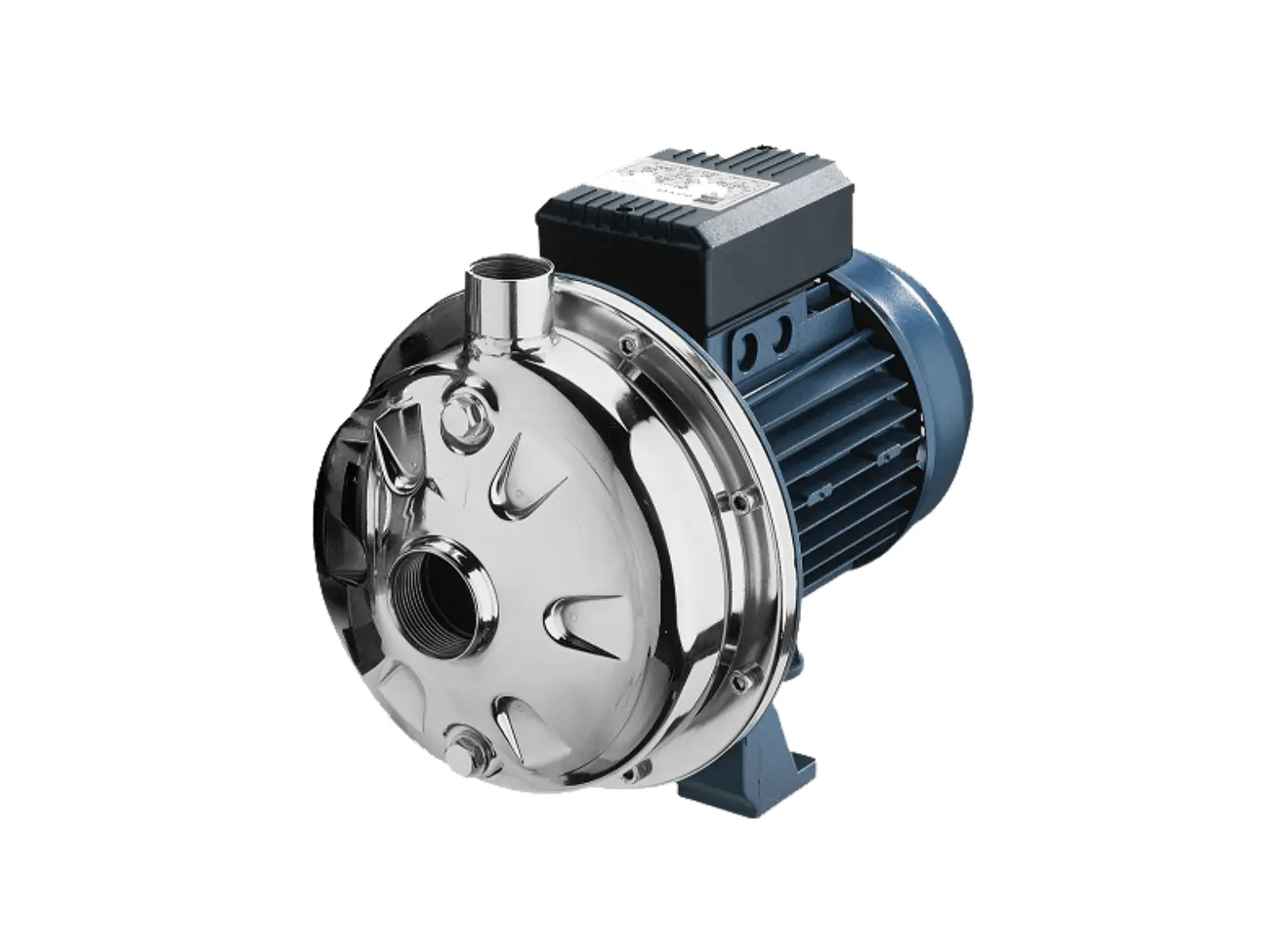

Bơm ly tâm 1 tầng cánh Ebara CDX là dòng máy bơm trục ngang chuyên dùng cho các ứng dụng tăng áp nước, tưới tiêu và xử lý nước sạch. Nhờ kết cấu thủy lực mạnh mẽ với thân bơm, cánh bơm bằng thép không gỉ AISI 304 và AISI 316 chống ăn mòn vượt trội, Ebara CDX vận hành ổn định trong cả môi trường ẩm ướt hoặc nước mặn, chịu được nhiệt độ chất lỏng từ 60°C đến 90°C và lên đến 110°C ở các phiên bản phớt tùy chọn

ĐẶC TÍNH

Kết cấu thủy lực mạnh mẽ.
Công suất và hiệu quả cao.
Buồng xoắn tích hợp được tạo bởi quy trình dập thủy lực.
Vận hành ít tiếng ồn.
Kích thước gọn nhẹ.

Được chế tạo hoàn toàn từ thép không gỉ AISI 304 và AISI 316, sản phẩm này mang lại độ bền cao và khả năng chống ăn mòn tốt. Phù hợp cho các ứng dụng như tăng áp nước, tưới tiêu, và xử lý nước sạch, đảm bảo hiệu suất vận hành ổn định và hiệu quả.

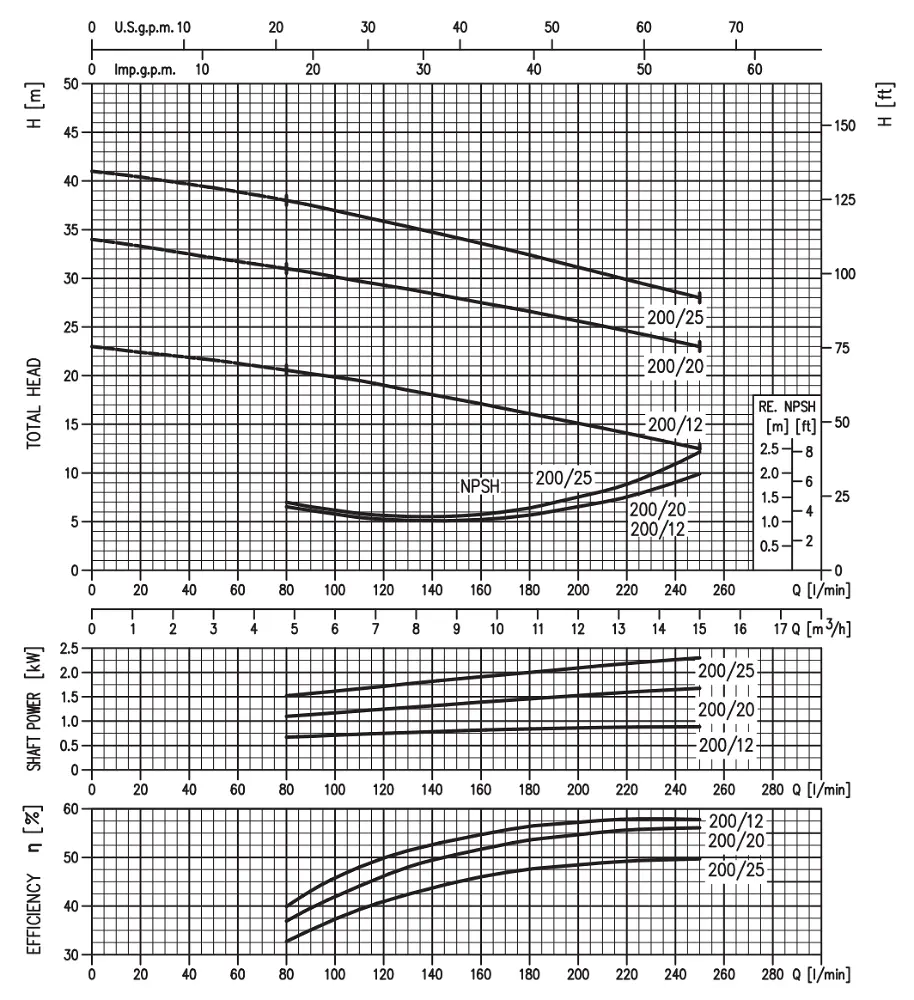

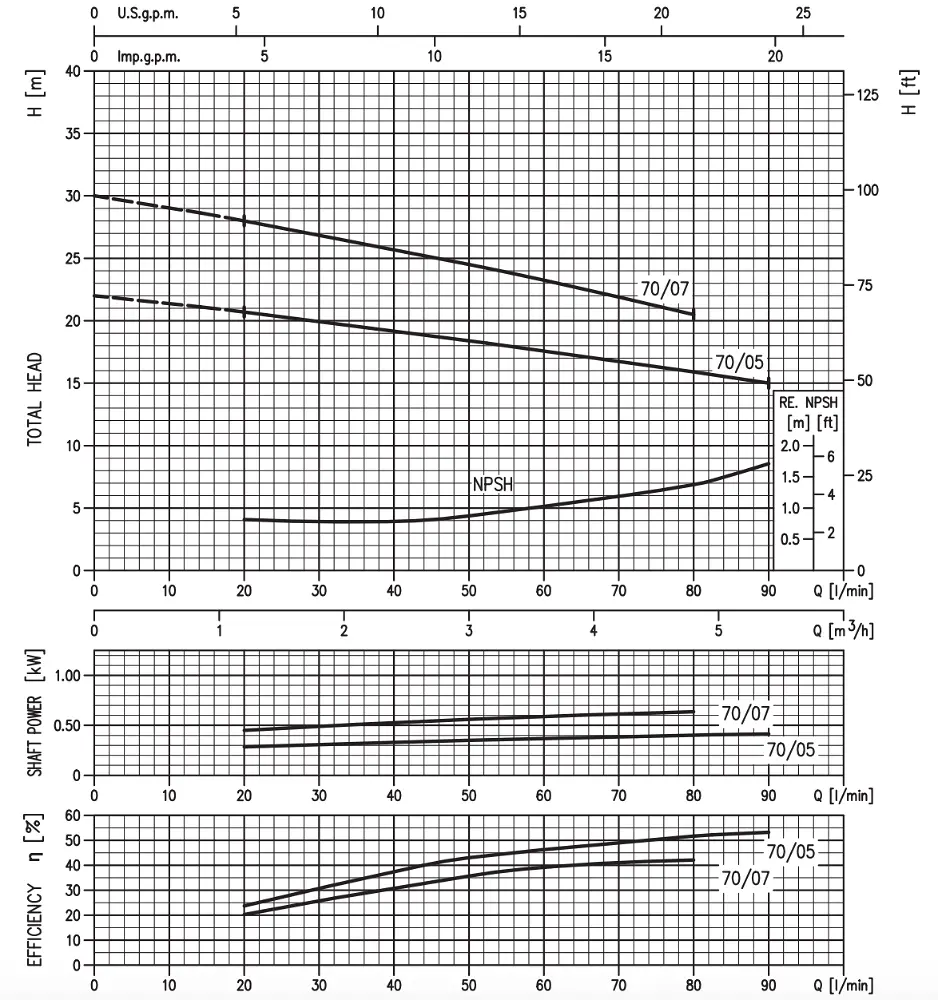

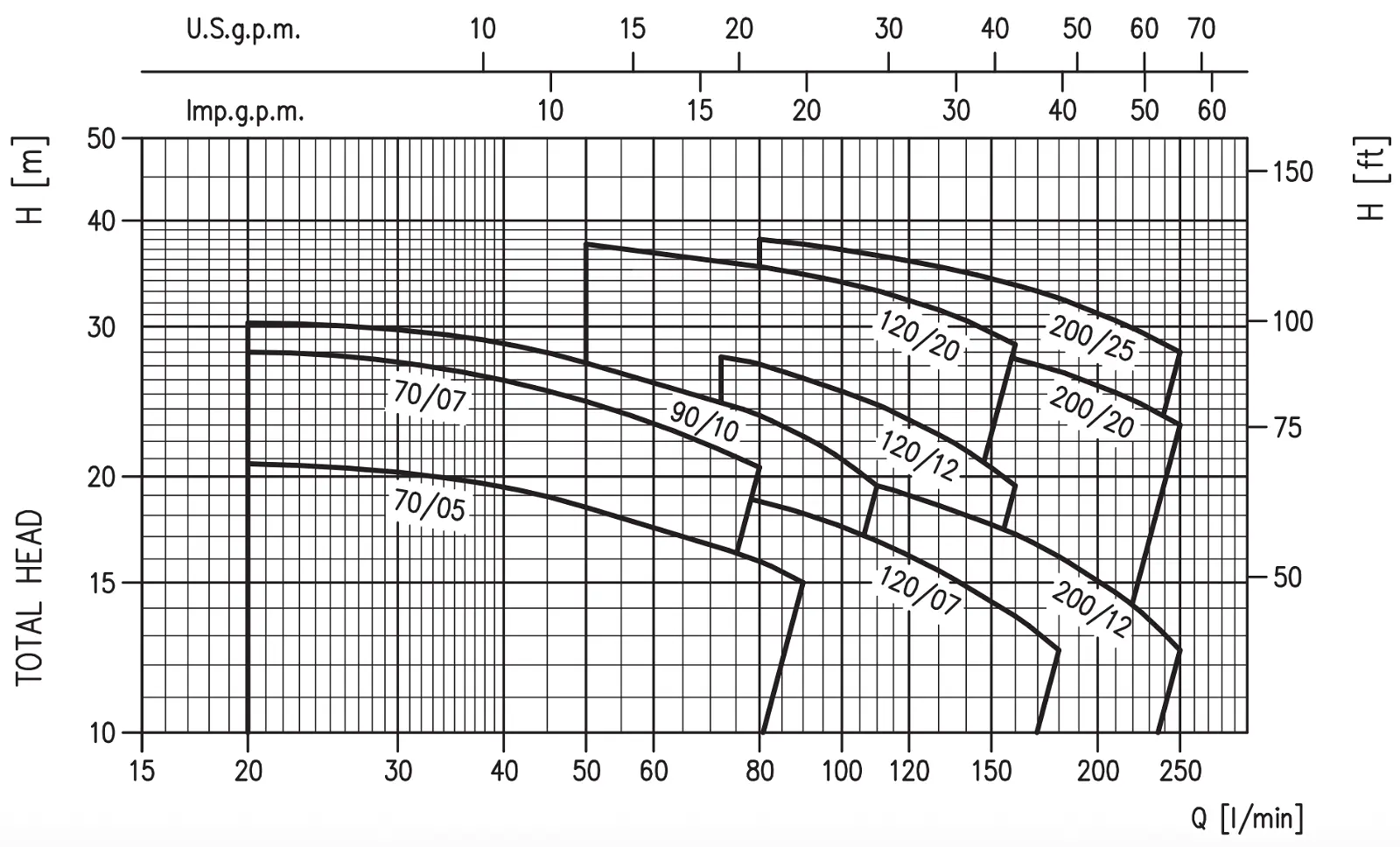

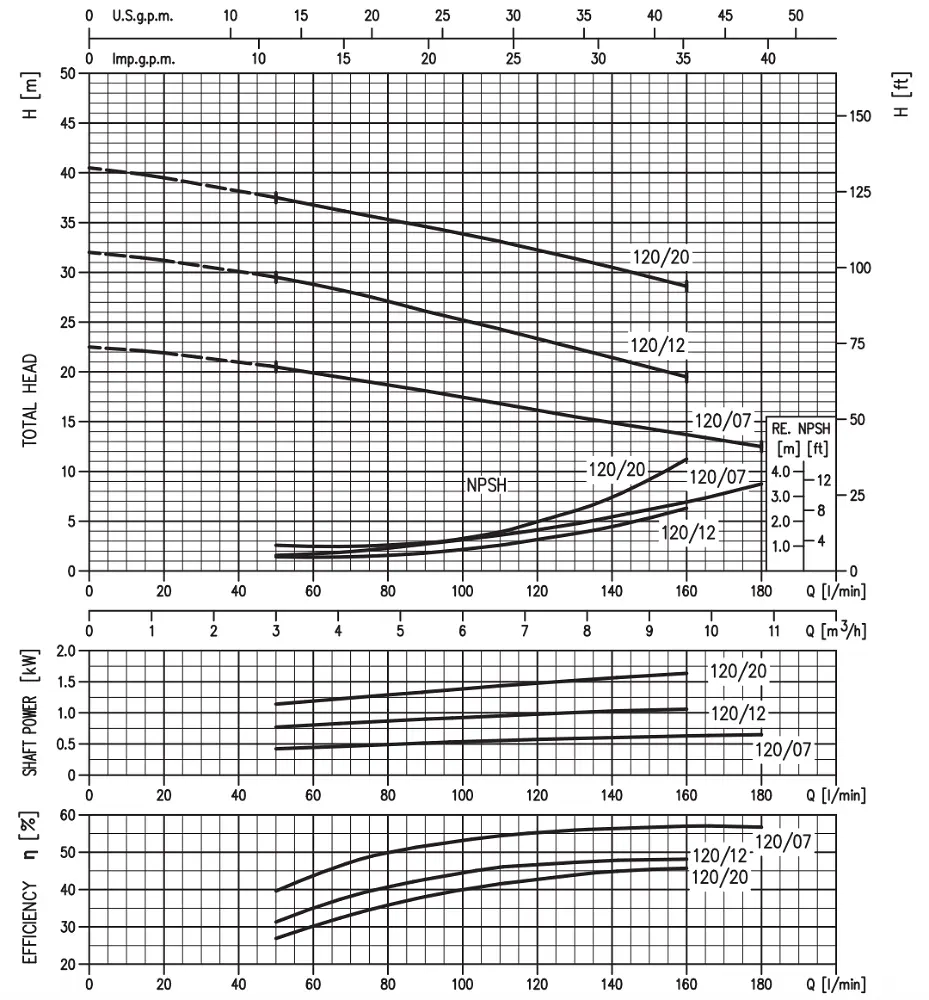

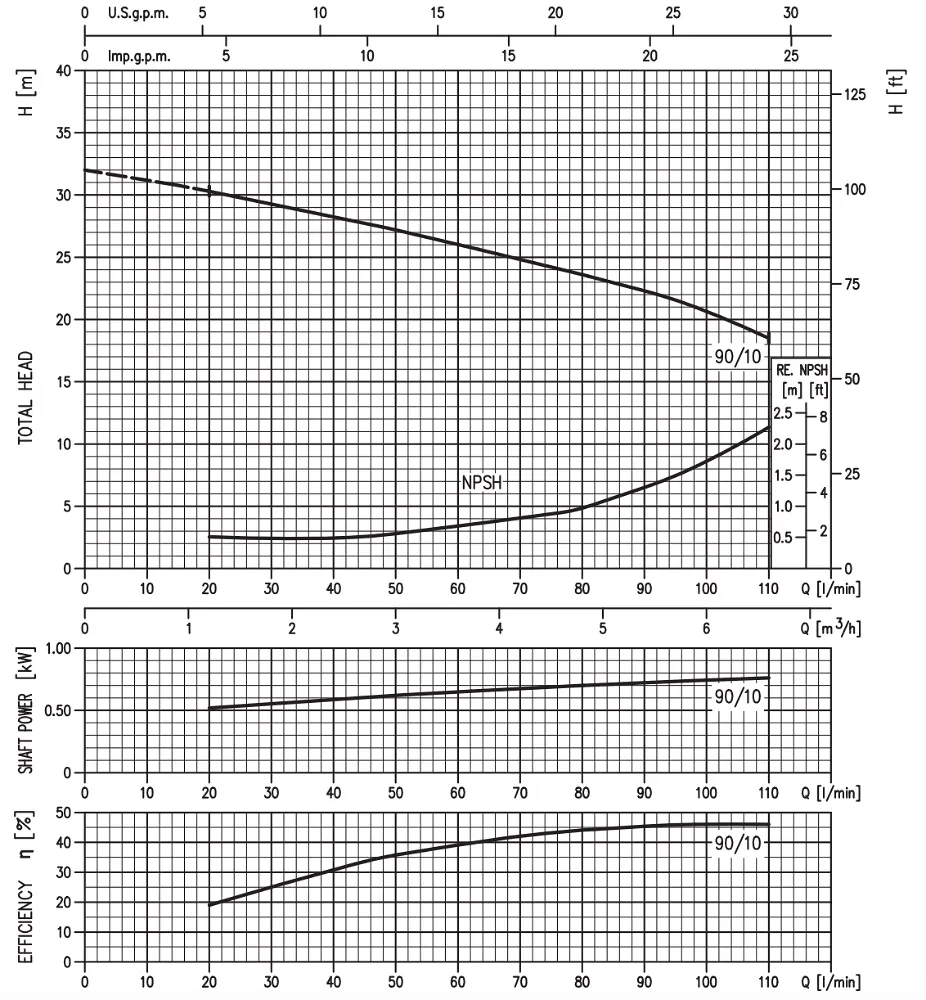

Máy Bơm Ly Tâm Ebara CDX Inox 304 IE2 | 15m³/h 8 Bar — Biểu đồ dải hiệu suất của bơm ly tâm 1 tầng cánh Ebara CDX

TÍNH NĂNG NỔI BẬT

– Trục làm bằng inox cho độ bền cao.

– Phốt máy cũng được làm bằng inox tăng độ chịu áp lực của máy lên rất cao.

– Khung và động cơ bên ngoài làm bằng nhôm.

– Động cơ 2 cực, chuẩn cách nhiệt F, chuẩn bảo vệ IP55. Bơm được cả trong nước có nhiệt độ tới 60oC.

– Điệp áp 1 pha và 3 pha, dòng 1 pha có tụ điện riêng bảo vệ máy khi máy làm việc quá tải, an toàn cho người sử dụng.

Với đặc tính của thép không gỉ AISI 304 máy bơm phù hợp với môi trường ẩm ướt và nước mặn.

Thông số kỹ thuật của máy bơm Ebara CDX

Thông số	Giá trị
Áp suất làm việc tối đa	8 bar
Nhiệt độ chất lỏng tối đa	-5°C đến +60°C đối với các model CDX 70/05, 70/07, 90/10 -5°C đến +90°C đối với các model còn lại của dòng CDX -5°C đến +110°C đối với các phiên bản H, HS, HW, HSW và E
Cổng hút	G1½ đối với model CDX 200G1¼ đối với các model còn lại
Cổng xả	G1
Hiệu suất	Chỉ số hiệu suất tối thiểu (MEI) > 0,1

Ebara CDX là dòng bơm ly tâm 1 tầng cánh với nhiều model đa dạng, sử dụng nguồn điện 1 pha và 3 pha để đáp ứng nhiều điều kiện vận hành khác nhau. Sản phẩm có lưu lượng từ 1,2–15 m³/h, cột áp từ 12,5–37,5 m và áp suất làm việc tối đa 8 bar, phù hợp cho hệ thống tăng áp, cấp nước sạch, tưới tiêu và xử lý nước. Dưới đây là thông số kỹ thuật chi tiết của từng model bơm Ebara CDX để Quý khách tham khảo và lựa chọn.

Model	Nguồn (V)/ Nhiệt độ bơm được (℃)	Công suất (HP – kW)	Lưu lượng (m3/h)	Cột áp (m)	Đường kính hút/xả (mm)
CDXM 70/05	220/60	0.5 – 0.37	1.2 – 5.4	20.7 – 15	42/34
CDX 70/05	380/60	0.5 – 0.37	1.2 – 5.4	20.7 – 15	42/34
CDXM 70/07	220/60	0.8 – 0.55	1.2 – 4.8	28 – 20.5	42/34
CDX 70/07	380/60	0.8 – 0.55	1.2 – 4.8	28 – 20.5	42/34
CDXM 90/10	220/60	1 – 0.75	1,2 – 6,6	30.3 – 19.5	42/34
CDX 90/10	380/60	1 – 0.75	1,2 – 6,6	30.3 – 19.5	42/34
CDXM 120/07	220/60	0.8 – 0.55	3 – 10.8	20.5 – 12.5	42/34
CDX 120/07	380/60	0.8 – 0.55	3 – 10.8	20.5 – 12.5	42/34
CDXM 120/12	220/60	1.2 – 0.9	3 – 9.6	29.5 – 19.5	42/34
CDX 120/12	380/60	1.2 – 0.9	3 – 9.6	29.5 – 19.5	42/34
CDXM 120/20	220/60	2 – 1.5	3 – 9.6	37.5 – 28.6	49/34
CDX 120/20	380/60	2 – 1.5	3 – 9.6	37.5 – 28.6	49/34
CDXM 200/12	220/60	1.2 – 0.9	4.8 – 15	20.7 – 12.5	49/34
CDX 200/12	380/60	1.2 – 0.9	4.8 – 15	20.7 – 12.5	49/34
CDXM 200/20	220/60	2 – 1.5	4.8 – 15	31 – 23	49/34
CDX 200/20	380/60	2 – 1.5	4.8 – 15	31 – 23	49/34

THÔNG SỐ KỸ THUẬT ĐỘNG CƠ

Thông số	Giá trị
Hiệu suất động cơ	Động cơ hiệu suất cao IE2 từ công suất 0,75 kW trở lên
Loại động cơ	Động cơ không đồng bộ 2 cực, tự làm mát bằng quạt
Cấp cách điện	Class F
Cấp bảo vệ	IP55
Điện áp 1 pha	230V ±10%, 50Hz
Điện áp 3 pha	230/400V ±10%, 50Hz
Bảo vệ động cơ 1 pha	Tích hợp sẵn tụ điện thường trực và bộ bảo vệ quá nhiệt – quá dòng (rơ-le nhiệt) có tính năng tự động tái khởi động
Bảo vệ động cơ 3 pha	Thiết bị bảo vệ do người sử dụng tự chịu trách nhiệm lắp đặt

VẬT LIỆU CHẾ TẠO

Cụm bơm

Bộ phận	Vật liệu
Thân bơm	Thép không gỉ AISI 304
Cánh bơm	Thép không gỉ AISI 304
Bộ khuếch tán	Thép không gỉ AISI 304
Nắp thân bơm	Thép không gỉ AISI 304
Trục bơm (phần tiếp xúc chất lỏng)	Thép không gỉ AISI 303
Giá đỡ động cơ	Nhôm
Vỏ động cơ	Nhôm

Phớt cơ khí

Phiên bản	Vật liệu phớt
Tiêu chuẩn	Ceramic / Carbon / NBR
H	Ceramic / Carbon / FPM
HS	Silicon Carbide / Silicon Carbide / FPM
HW	Tungsten Carbide / Tungsten Carbide / FPM
HSW	Silicon Carbide / Tungsten Carbide / FPM
E	Ceramic / Graphite / EPDM
U3CEGG	Tungsten Carbide / Carbon đặc biệt / EPDM

TỦ ĐIỀU KHIỂN

Model – 1EPBH

PHỤ KIỆN (TÙY CHỌN THEO YÊU CẦU)

Bình tích áp

Model	Thông số
Bình tích áp 5 lít	10 bar – ren ¾” – màng EPDM
Bình tích áp 24 lít	8 bar – ren 1″ – màng EPDM
Bình tích áp 24 lít	10 bar – ren 1″ – màng EPDM
