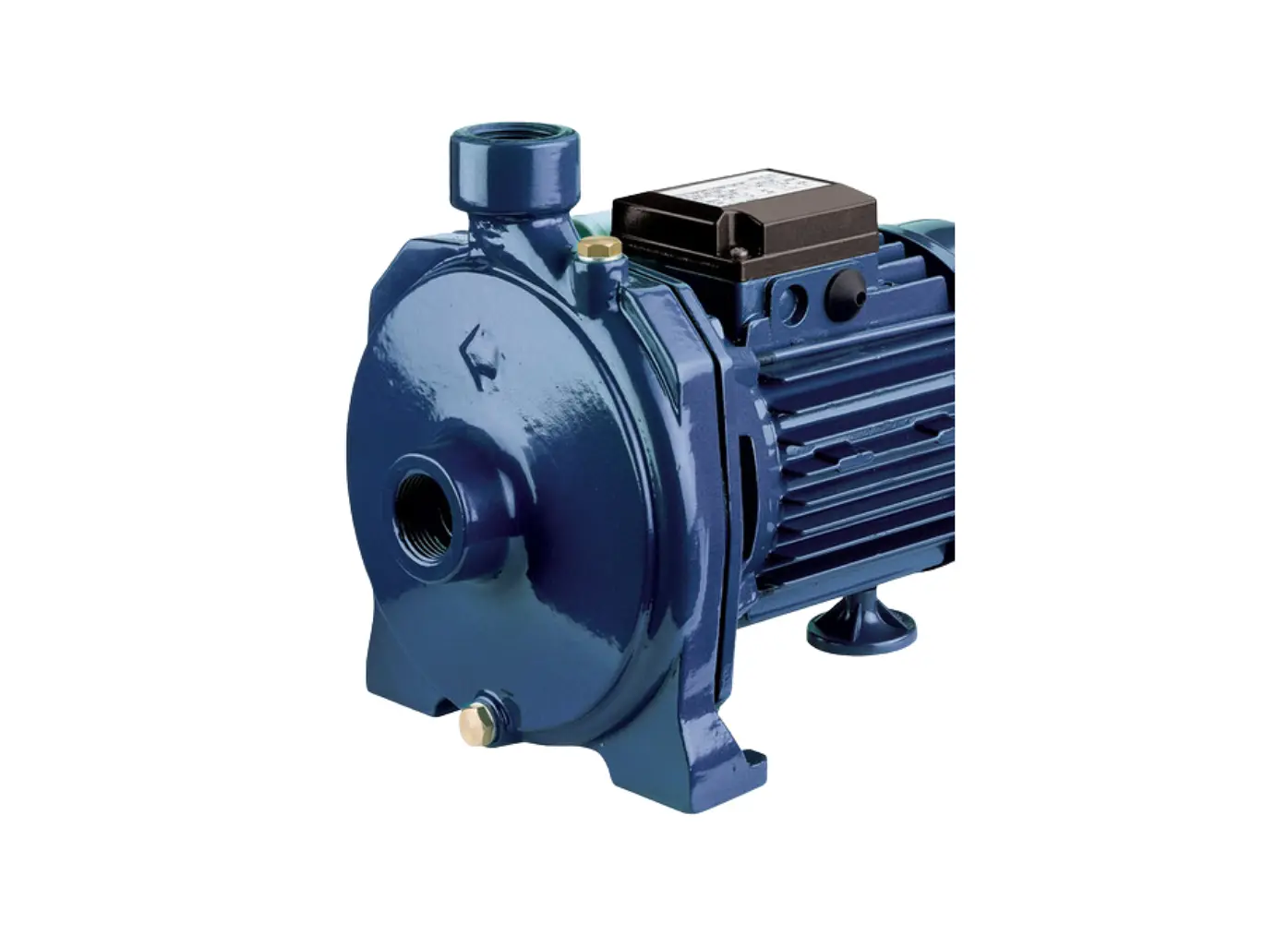

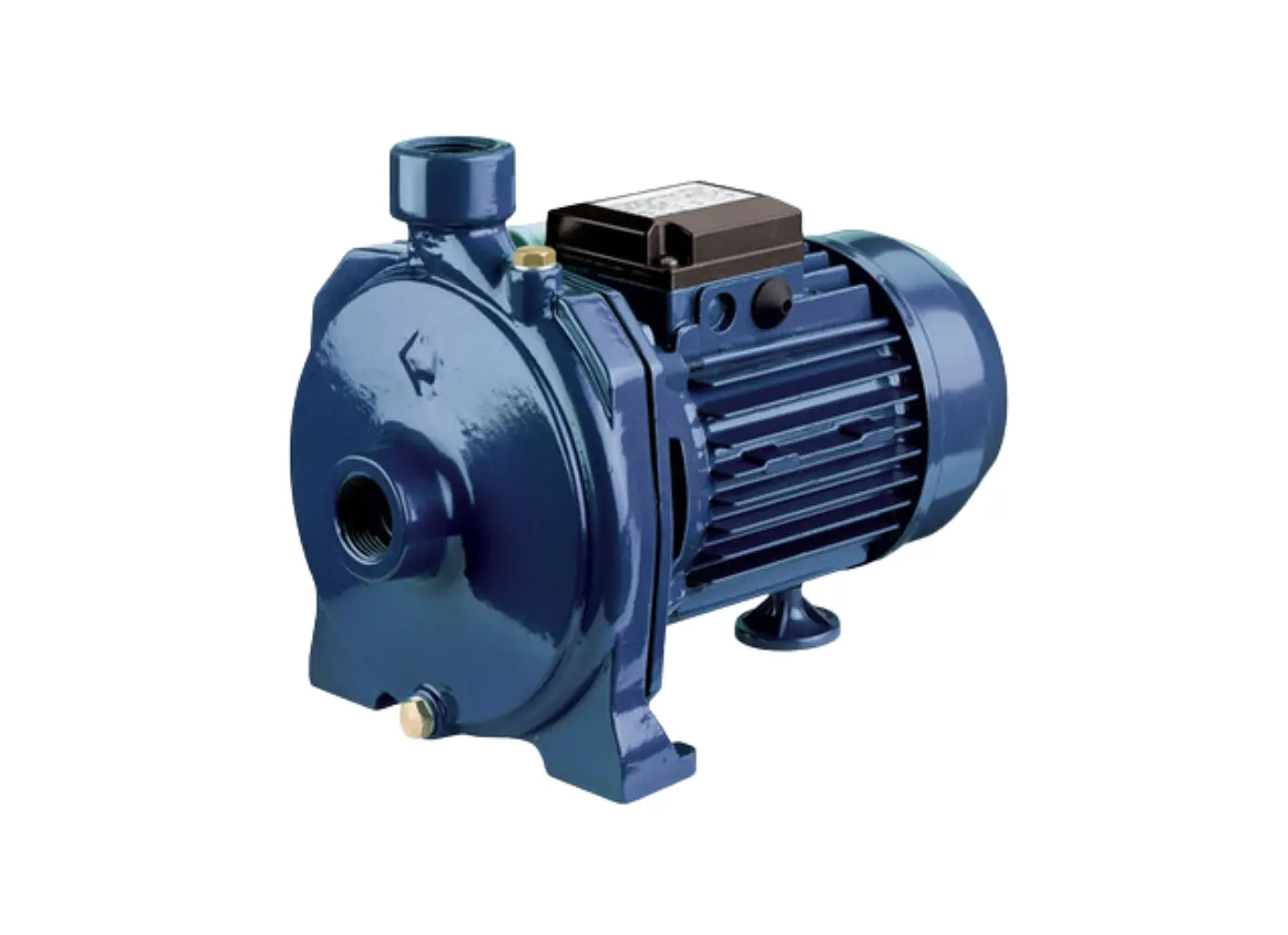

Máy bơm ly tâm một cánh quạt thân gang, có nhiều mẫu mã khác nhau: CMA – CMB – CMC – CMD.
Tùy thuộc vào từng mẫu, cánh quạt, trục và giá đỡ động cơ có thể được làm bằng các vật liệu khác nhau

• Tăng áp cho hệ thống dân dụng
• Tưới tiêu quy mô nhỏ
• Hệ thống rửa và rửa xe
• Xử lý chất lỏng không ăn mòn cho mục đích dân dụng và công nghiệp

Đặc điểm kỹ thuật

Có phiên bản sử dụng cánh bơm bằng đồng thau cho các model CMA 0.50 M GO, CMA 0.75 M GO và CMA 1.00 M GO
Phiên bản CMR được trang bị cánh bơm hở
Có thể tích hợp vào các máy móc và dây chuyền thiết bị công nghiệp

Thông số kỹ thuật của bơm

Thông số	Mô tả
Lưu lượng	từ 1,2 đến 60,5 m³/h
Cột áp	từ 5,2 đến 57,0 m
Áp suất làm việc tối đa	6 bar đối với: CMA 0.50 – 0.75 – 1.00 CMB 0.75 – 1.00 – 1.50 – 2.00 – 3.00 CMC CMD CMR 8 bar đối với CMA 1.50 – 2.00 – 3.00, CMB 4.00 – 5.50
Nhiệt độ chất lỏng tối đa	40°C đối với model CMA 0.50 – 0.75 – 1.00 90°C đối với các model còn lại
Đầu nối hút	G1 đối với CMA 0.50 – 0.75 – 1.00 G1¼ đối với CMA 1.50 – 2.00 – 3.00 G2 đối với CMB, CMC G2½ đối với CMD
Đầu nối xả	G1 đối với CMA G1¼ đối với CMB G1½ đối với CMR G2 đối với CMC G2½ đối với CMD
Chỉ số hiệu suất tối thiểu (MEI)	MEI > 0,4 đối với CMA – CMC MEI > 0,1 đối với CMB – CMD

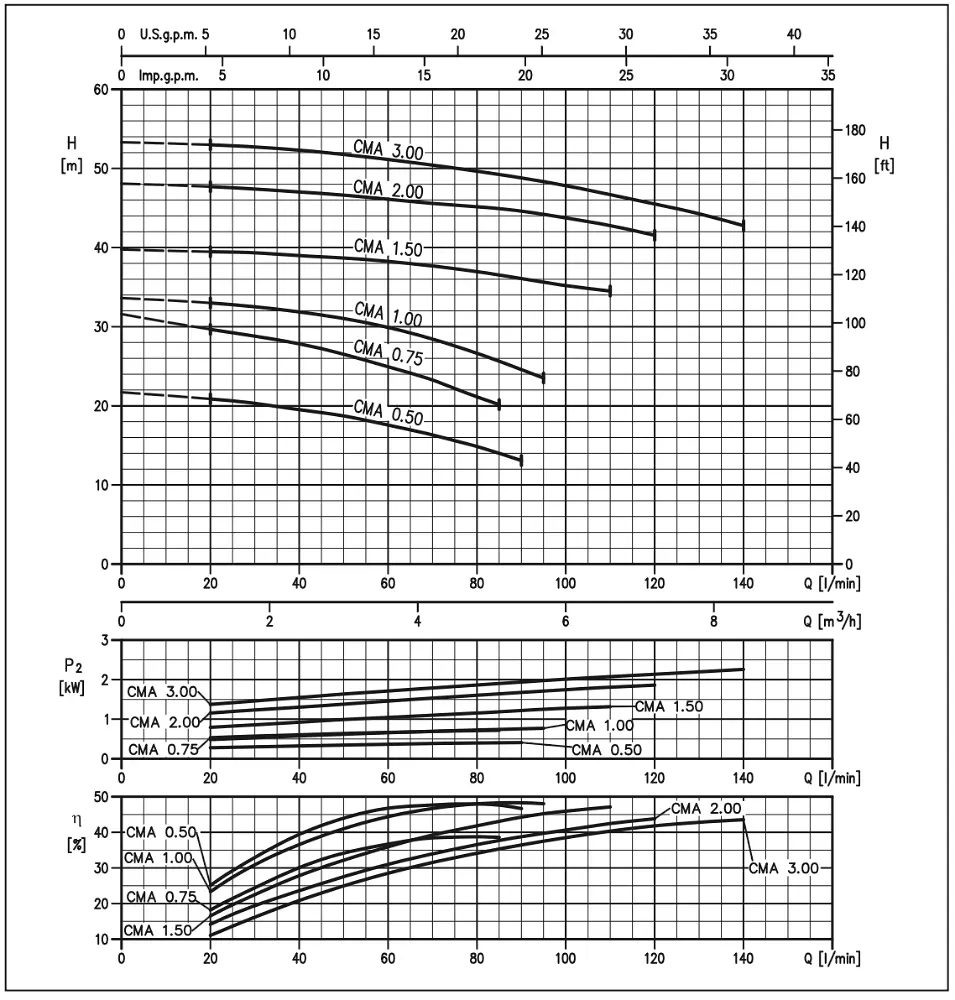

Máy bơm ly tâm EBARA CMA/CMB/CMC/CMD gang 0.5M – 5.5T — Biểu đồ hiệu suất của máy bơm nước Ebara CMA

Bảng hiệu suất Ebara CMA

Model		P₂		Lưu lượng (Q)
1 pha	3 pha	[HP]	[kW]	l/min 20	40	60	80	85	90	95	110	120	140
				m3/h 1,2	2,4	3,6	4,8	5,1	5,4	5,7	6,6	7,2	8,4
				Cột áp (H)
CMA 0.50 M	CMA 0.50 T	0,5	0,37	20,9	19,5	17,6	14,9	14	13,1	–	–	–	–
CMA 0.75 M	CMA 0.75 T	0,75	0,55	29,7	27,8	24,9	21,1	20,2	–	–	–	–	–
CMA 1.00 M	CMA 1.00 T	1	0,75	33	31,9	29,9	26,6	25,6	24,6	23,5	–	–	–
CMA 1.50 M	CMA 1.50 T	1,5	1,1	39,5	39	38,3	37	36,5	36,1	35,6	34,5	–	–
CMA 2.00 M	CMA 2.00 T	2	1,5	47,5	47	46	45	45	44,5	44	43	42	–
–	CMA 3.00 T	3	2,2	53	52,5	51	49,5	49	49	48,5	46,5	45,5	42,5

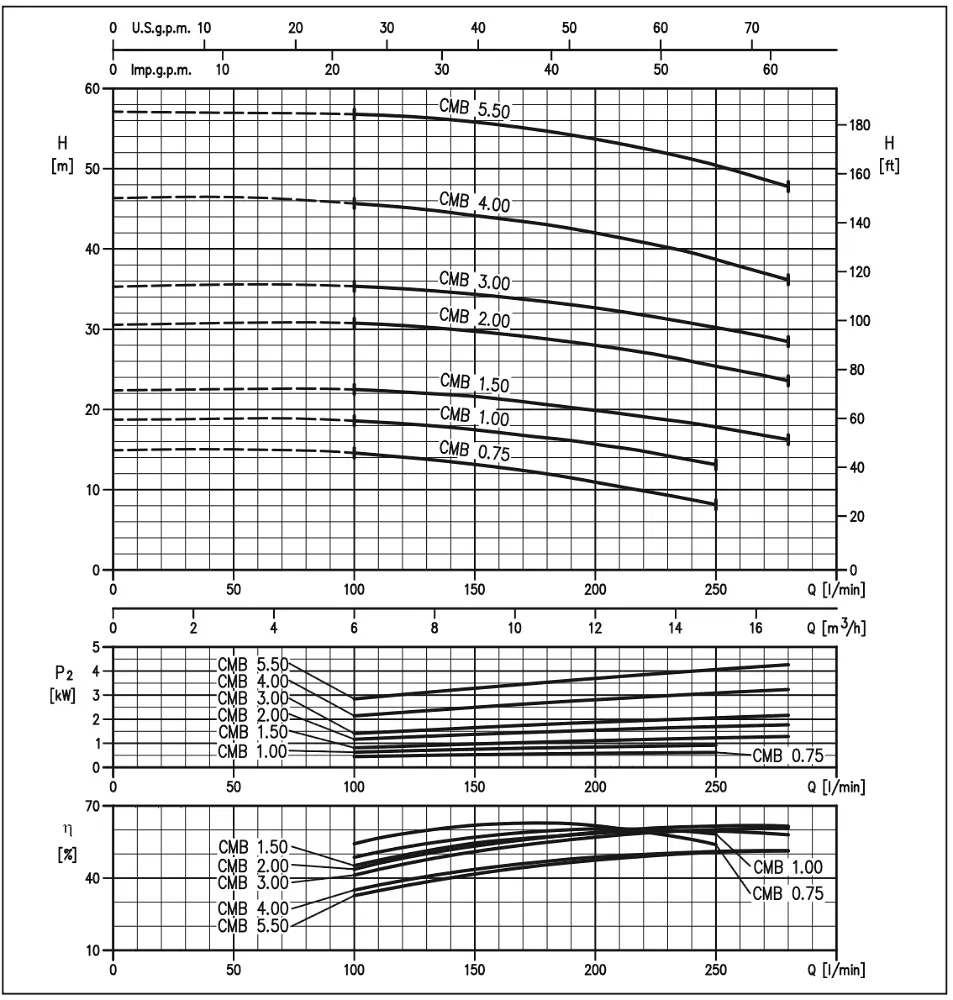

Bảng hiệu suất Ebara CMB

Model		P₂		Lưu lượng (Q)
1 pha	3 pha	[HP]	[kW]	l/min 100	150	200	250	280
				m3/h 6	9	12	15,1	16,9
				Cột áp (H)
CMB 0.75 M	CMB 0.75 T	0,75	0,55	14,6	13,2	10,9	8,1	–
CMB 1.00 M	CMB 1.00 T	1	0,75	18,6	17,5	15,7	13,1	–
CMB 1.50 M	CMB 1.50 T	1,5	1,1	22,5	21,6	20	17,8	16,2
CMB 2.00 M	CMB 2.00 T	2	1,5	30,8	29,7	28	25,4	23,6
–	CMB 3.00 T	3	2,2	35,4	34,4	32,7	30,2	28,5
–	CMB 4.00 T	4	3	45,5	44	42	37,8	36,2
–	CMB 5.50 T	5,5	4	57	56	53,5	50,5	48

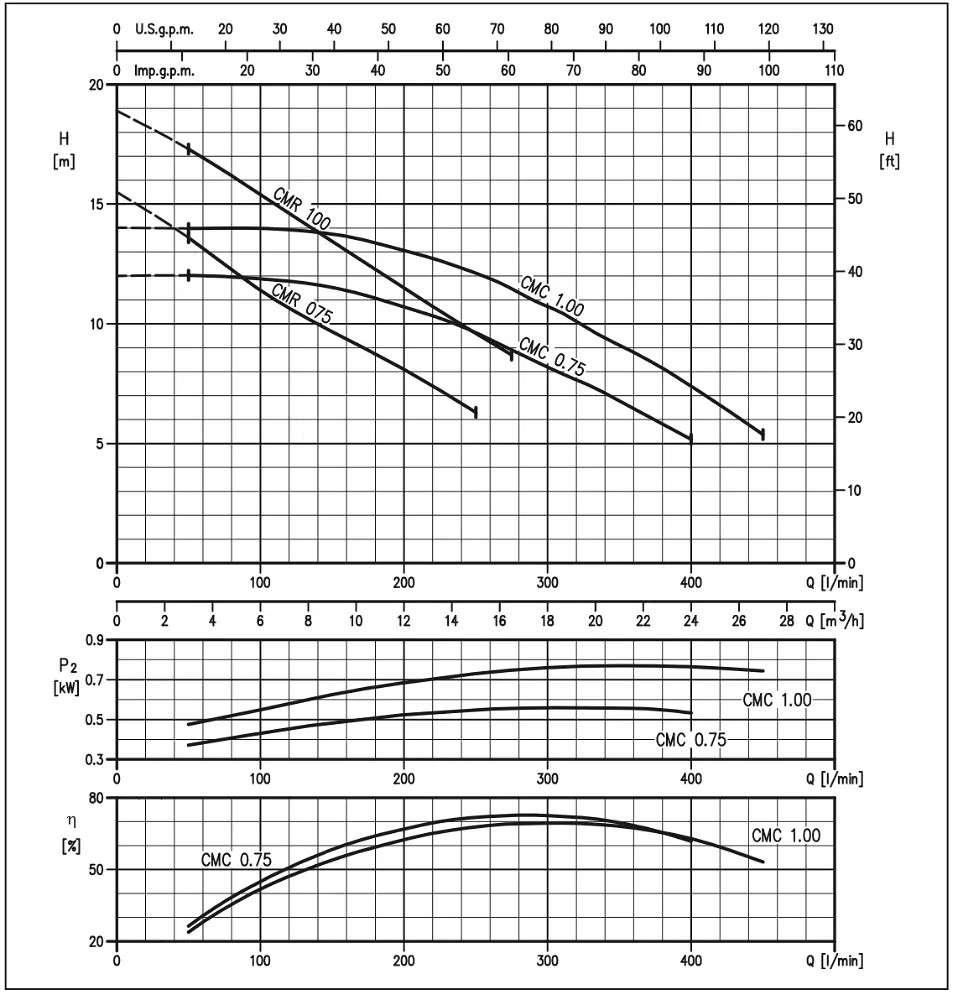

Bảng hiệu suất Ebara CMC

Model		P₂		Lưu lượng (Q)
1 pha	3 pha	[HP]	[kW]	l/min 50	100	200	300	400	450
				m3/h 3	6	12	18,1	24,1	27,1
				Cột áp (H)
CMC 0.75 M	CMC 0.75 T	0,75	0,55	12	11,9	10,7	8,3	5,2	–
CMC 1.00 M	CMC 1.00 T	1	0,75	14	14	13,1	10,8	7,4	5,4

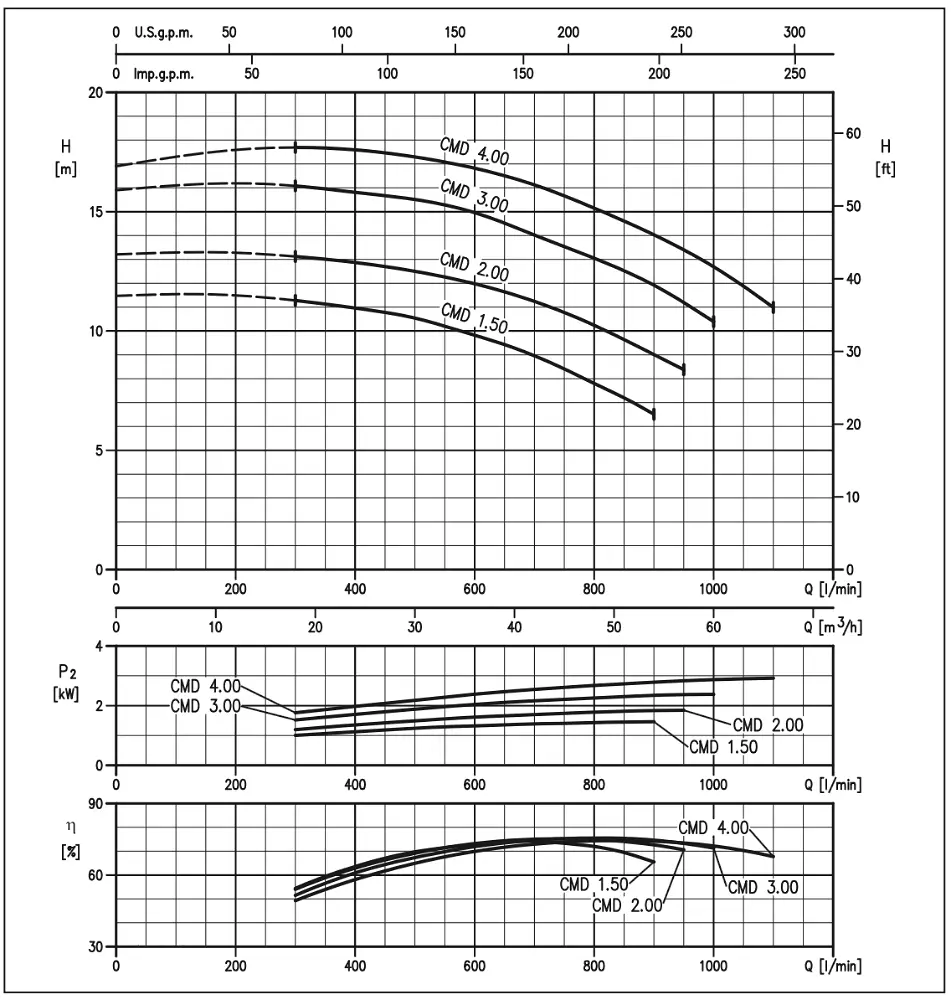

Bảng hiệu suất Ebara CMD

Model		P₂		Lưu lượng (Q)
1 pha	3 pha	[HP]	[kW]	l/min 250	400	600	800	900	950	1000
				m3/h 18	24	36	48	54	57	60
				Cột áp (H)
CMD 1.50 M	CMD 1.50 T	1,5	1,1	11,3	11	9,8	7,8	6,5	–	–
CMD 2.00 M	CMD 2.00 T	2	1,5	13,1	12,9	12	10,2	9	8,4	–
–	CMD 3.00 T	3	2,2	16,1	15,8	15	13,1	11,9	11,2	10,4
–	CMD 4.00 T	4	3	17,7	17,6	16,8	15,2	14	13,4	12,7

Thông số kỹ thuật động cơ

Thông số	Mô tả
Hiệu suất động cơ	Động cơ hiệu suất cao IE2 từ công suất 0.75 kW trở lên
Kiểu động cơ	Động cơ không đồng bộ 2 cực, tự làm mát bằng quạt
Cấp cách điện	F
Cấp bảo vệ	IP44
Nguồn điện	1 pha: 230V ±10%, 50Hz 3 pha: 230/400V ±10%, 50Hz
Động cơ 1 pha	Tích hợp tụ điện thường trực và bộ bảo vệ nhiệt – dòng điện, tự động đóng lại sau khi bảo vệ tác động
Động cơ 3 pha	Thiết bị bảo vệ do người sử dụng tự trang bị

Vật liệu chế tạo

Bộ phận	Vật liệu
Thân bơm	Gang đúc
Phớt cơ khí	Carbon / Ceramic / NBR
Cánh bơm	PPE + PS gia cường sợi thủy tinh đối với: CMA 0.50 – 0.75 – 1.00 Đồng thau đối với: CMA 1.50 – 2.00 – 3.00 CMB 2.00 – 3.00 – 4.00 – 5.50 CMR 0.75 – 1.00 Gang đúc đối với: CMB 0.75 – 1.00 – 1.50 CMC CMD
Trục bơm	Thép không gỉ AISI 303 cho các dòng CMA 1.50 – 2.00 – 3.00, CMB 1.50 – 2.00 – 3.00, CMD 1.50 – 2.00 – 3.00 Thép không gỉ AISI 304 cho các dòng CMB 4.00 – 5.50, CMD 4.00 Thép không gỉ AISI 316 cho các dòng CMA 0.50, CMR 0.75 – 1.00 Thép không gỉ AISI 416 cho các dòng CMA 0.75 – 1.00, CMB 0.75 – 1.00, CMC 0.75 – 1.00 Thép không gỉ AISI 420 cho các dòng CMA 0.75 – 1.00, CMB 0.75 – 1.00, CMC 0.75 – 1.00
Giá đỡ động cơ	Nhôm đối với: CMA 0.50 – 0.75 – 1.00 CMB 0.75 – 1.00 CMC 0.75 – 1.00 CMR 0.75 – 1.00 Gang đúc đối với các model còn lại
