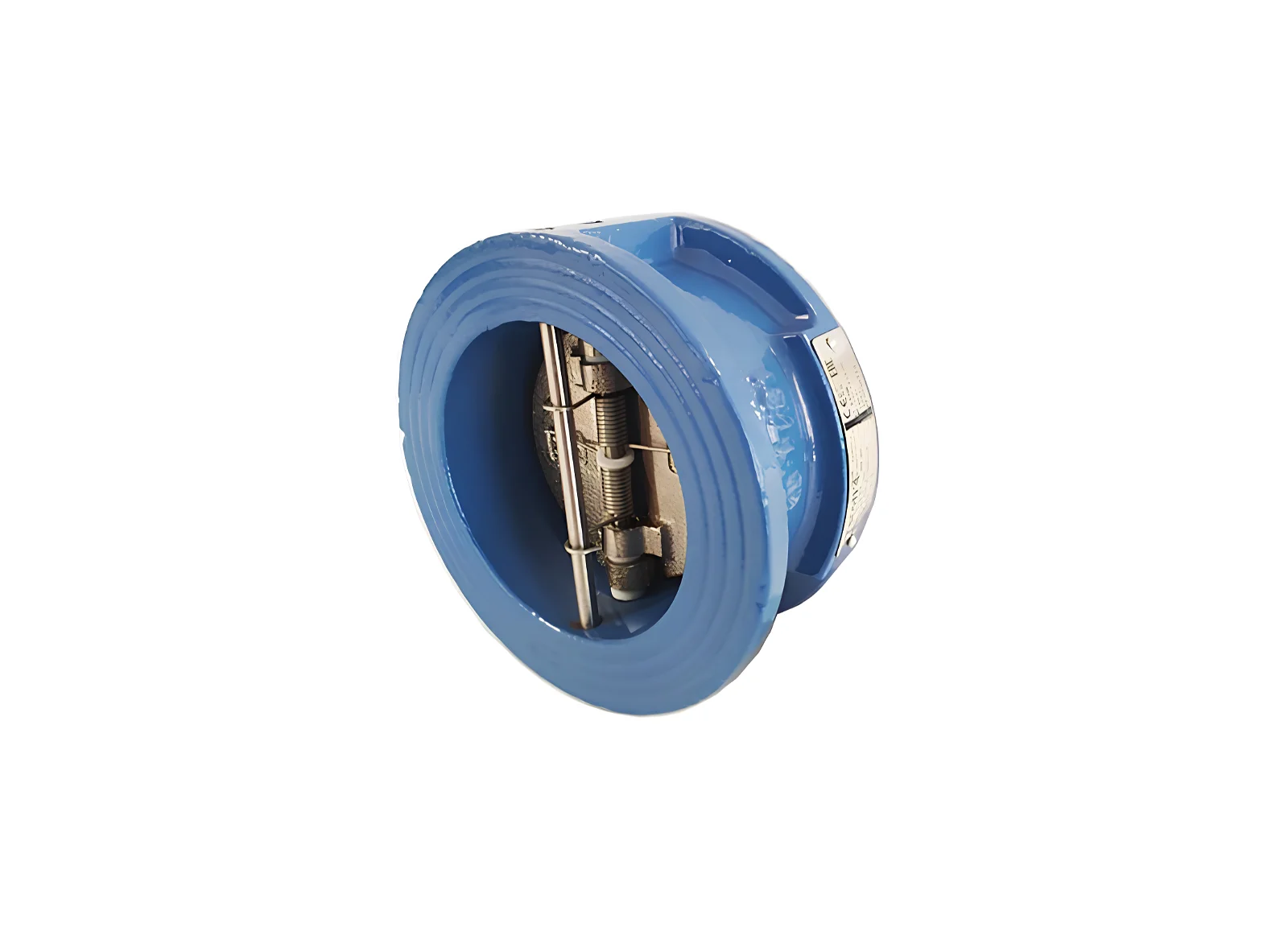

Van Một Chiều Cánh Bướm TECOFI Gang Dẻo PN16 GGG40/ENGJS

ỨNG DỤNG

Van một chiều dạng lá lật TECOFI phù hợp cho các ứng dụng vận chuyển chất lỏng không chứa chất rắn, trong điều kiện vận hành ổn định, không có dao động áp suất.

Phạm vi sử dụng: Hệ thống bơm, cấp nước, hệ thống điều hòa không khí và sưởi ấm, công nghiệp hóa chất, hệ thống lắp đặt thủy lực.

Môi chất: Nước nóng, nước lạnh và tất cả các môi chất tương thích.

ĐẶC TÍNH CHUNG

Dải sản phẩm: Từ DN40 đến DN800.

• Van một chiều hai đĩa.
• Dòng chảy đối xứng với tiết diện mở hoàn toàn.
• Chiều lắp đặt được chỉ thị bằng mũi tên trên thân van.
• Kết cấu chắc chắn, trọng lượng nhẹ và tiết kiệm chi phí.
• Chiều dài van ngắn, không yêu cầu bảo trì.

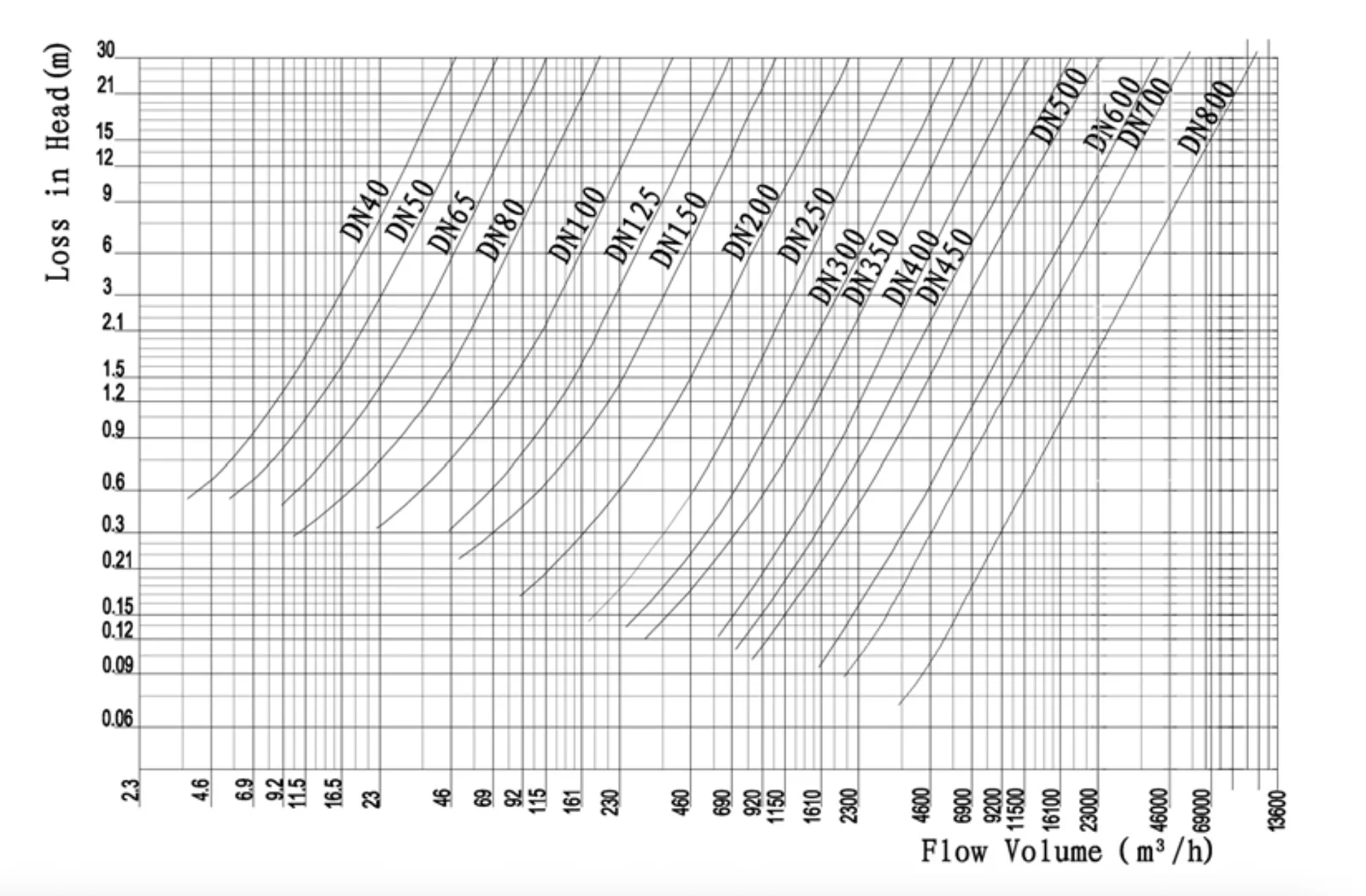

• Tổn thất áp suất thấp.
• Có thể lắp đặt trên đường ống nằm ngang hoặc thẳng đứng.
• Cơ cấu đóng được hỗ trợ bởi lò xo bằng thép không gỉ, giúp ngăn ngừa sự lan truyền của hiện tượng búa nước.

TIÊU CHUẨN / THÔNG SỐ

HẠNG MỤC	NỘI DUNG
Thiết kế	Thiết kế theo tiêu chuẩn EN 16767. Đáp ứng các yêu cầu của Chỉ thị Châu Âu 2014/68/EU về thiết bị chịu áp lực – Module H.
Chiều dài van	Chiều dài van theo EN 558, dòng 16.
Kiểu kết nối	Lắp đặt giữa các mặt bích: PN10/16 theo EN 1092-1 và ISO 7005-1. Phù hợp với ASME B16.5 Class 150.
Thử nghiệm	Thử nghiệm thủy lực theo EN 12266-1, DIN 3230 và ISO 5208: – Thân van: 24 bar – Đế van: 17,5 bar

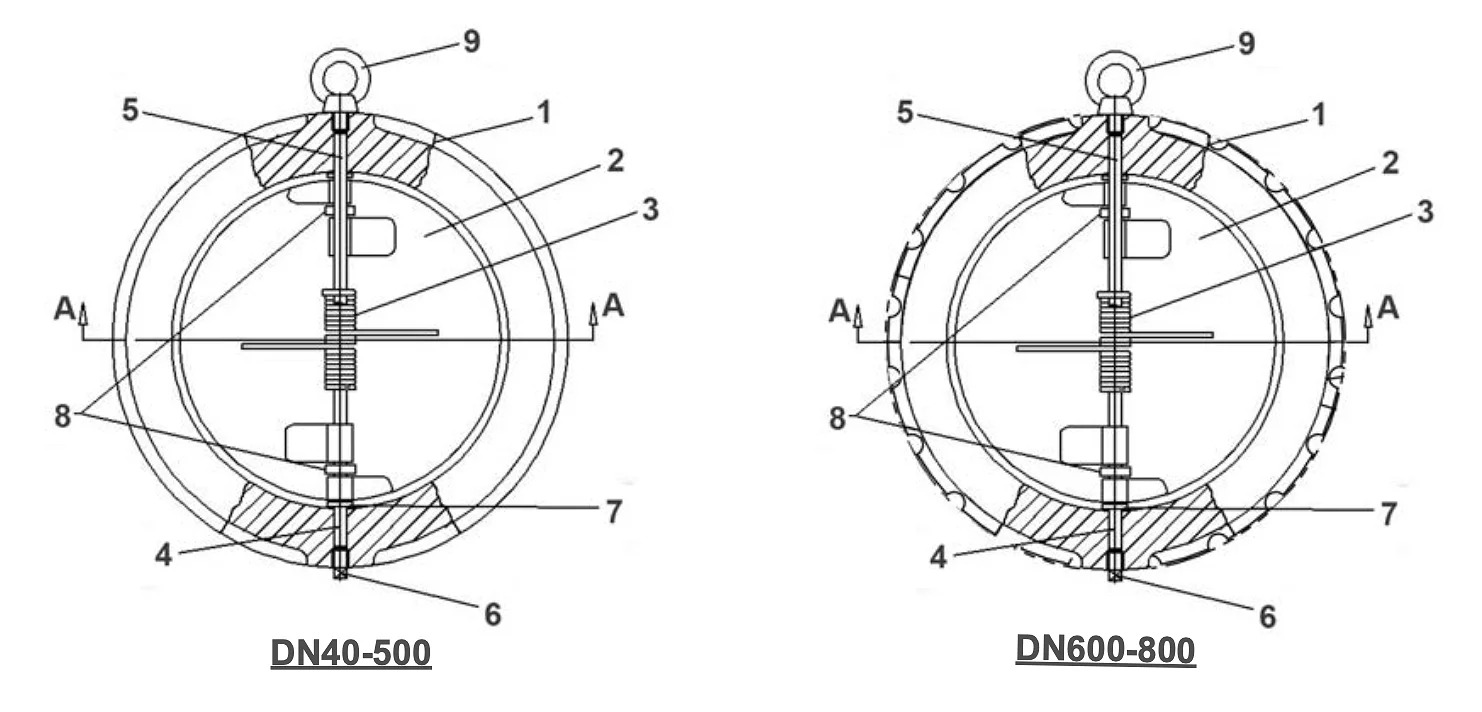

Vị trí	Số lượng	Mô tả	Vật liệu	DIN	ASTM	BS
1	1	Thân van	Gang cầu EN-GJS-400-15	GGG40	A536 65-45-12	1563 EN-JS1030
2	2	Đĩa van	Gang cầu EN-GJS-400-15	GGG 40	A536 65-45-12	1563 EN-JS1030
3	2	Lò xo	Thép không gỉ X5CrNi 18-10	X5CrNi 18 10	A182 AISI 304	1449-2 304 S15
4	1	Chốt bản lề	Thép không gỉ 13% Cr	X12Cr13	AISI 410	—
5	1	Chốt chặn	Thép không gỉ 13% Cr	X12Cr13	AISI 410	—
6	4	Nút bịt	Thép không gỉ	—	—	—
7	2	Bạc đỡ thân van	PTFE	—	—	—
8	2	Bạc đỡ lò xo	PTFE	—	—	—
9	1	Bu lông vòng*	Thép carbon	—	—	—
10	1	Đế van	EPDM	—	—	—

ĐIỀU KIỆN LÀM VIỆC

• Áp suất làm việc tối đa: 16 bar
• Áp suất ngược để đảm bảo độ kín: 2 bar

Nhiệt độ làm việc tối đa: -5°C / +120°C

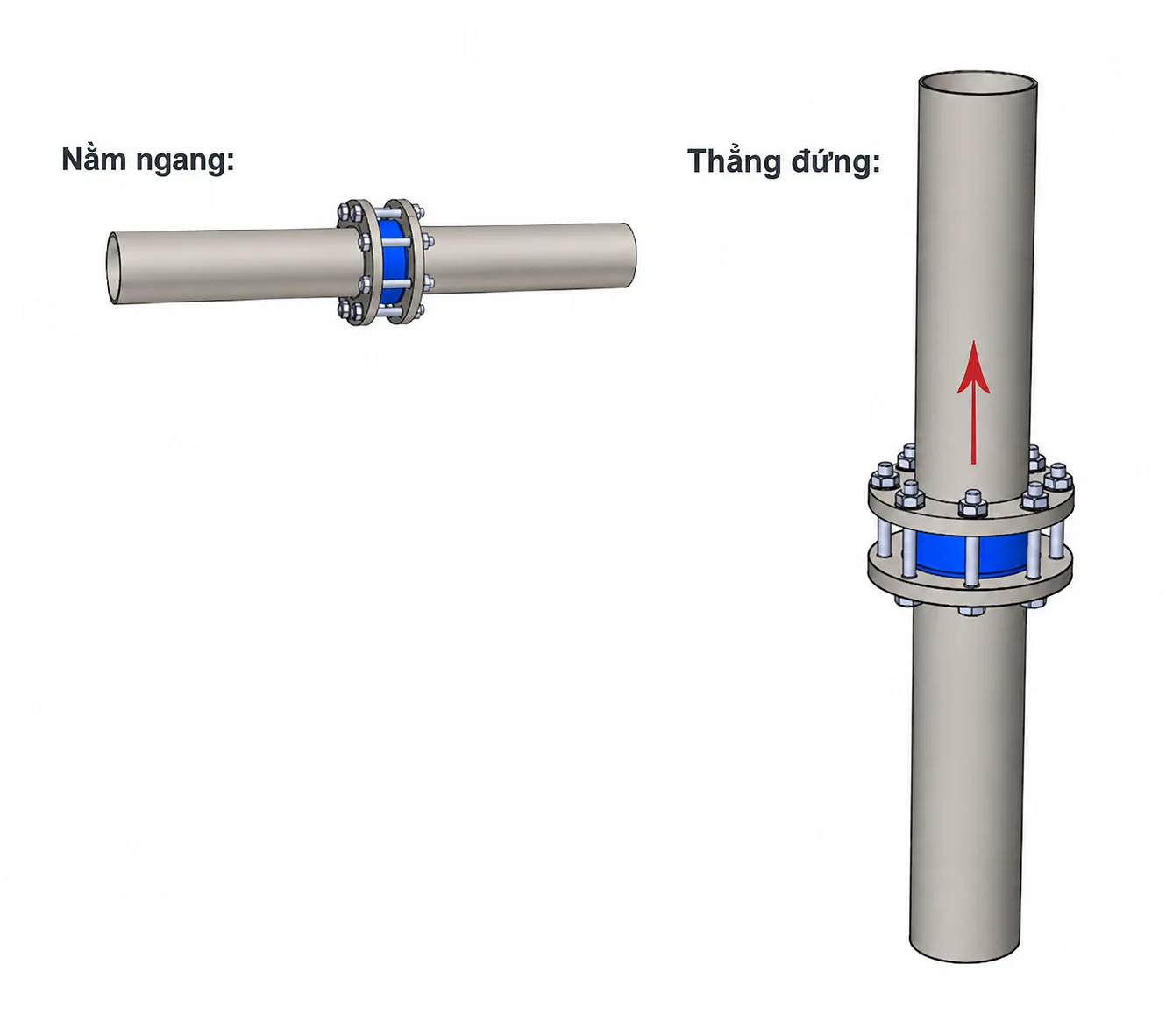

• Lắp đặt theo phương ngang: Trục của van một chiều phải được đặt theo phương thẳng đứng.
• Lắp đặt theo phương đứng: Dòng chảy của môi chất phải hướng lên trên.

⚠️ LƯU Ý KHI LẮP ĐẶT

Trong quá trình lắp đặt, khuyến nghị duy trì khoảng cách từ 3 đến 5 lần đường kính danh nghĩa (DN) ở phía trước và phía sau một đoạn co hoặc thiết bị. Điều này giúp tránh các vùng dòng chảy rối, vốn có thể làm tăng nguy cơ mài mòn. Tại đầu xả của máy bơm, khuyến nghị thực hiện việc lắp đặt phù hợp với các yêu cầu của tiêu chuẩn FD CEN/TR 13932.
