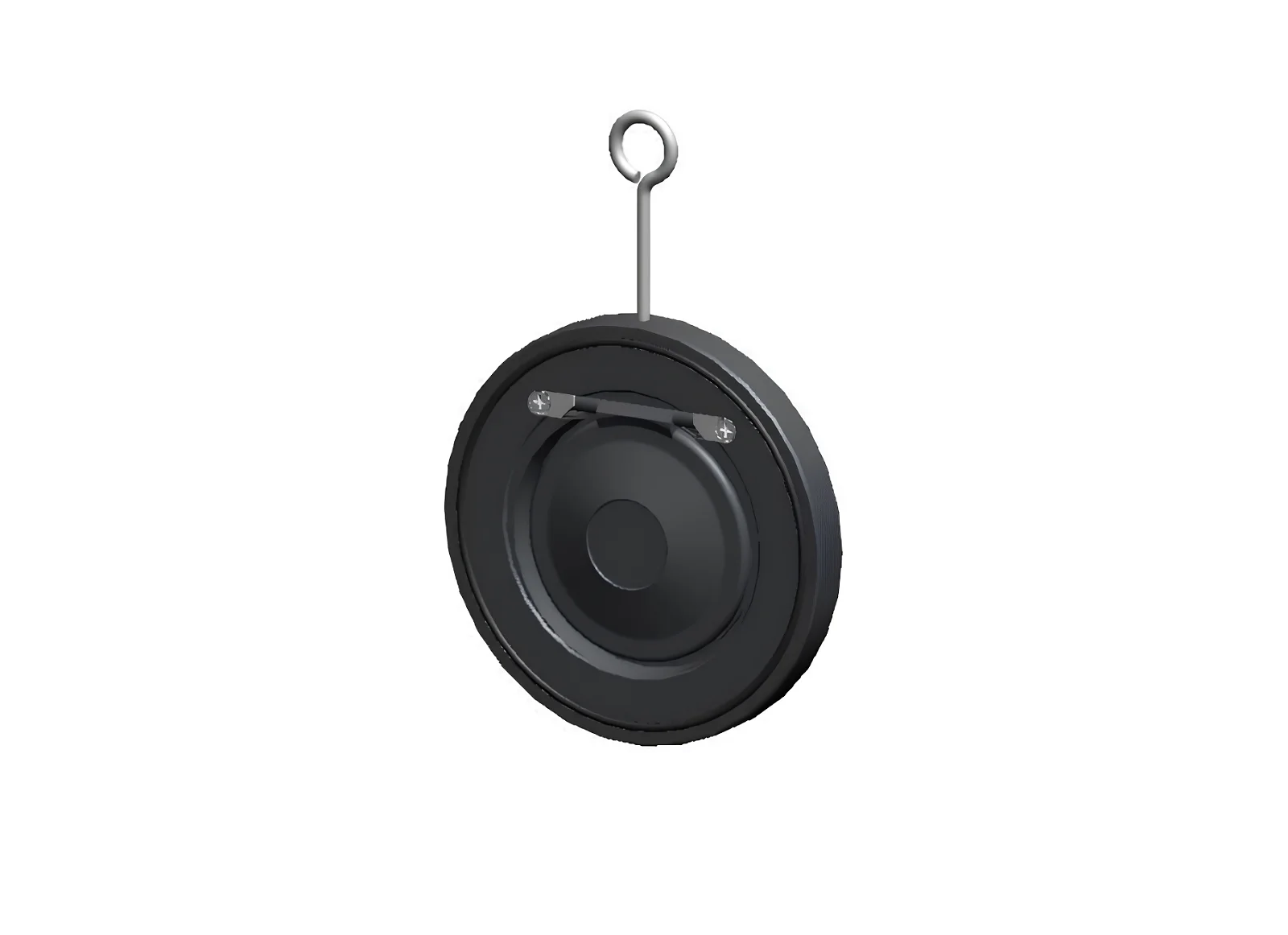

Van Một Chiều Cánh Lật Wafer Tecofi PN16 thân thép EPDM FR

ỨNG DỤNG

Van một chiều dạng lá lật TECOFI phù hợp cho các ứng dụng vận chuyển chất lỏng không có tải trọng rắn, trong điều kiện vận hành ổn định, không có dao động áp suất.

Phạm vi sử dụng: Hệ thống phân phối nước, xử lý nước, cấp nước, điều hòa không khí và sưởi ấm, tưới tiêu, v.v.

ĐẶC TÍNH CHUNG

Dải sản phẩm: Từ DN40 đến DN600.

• Thiết kế theo tiêu chuẩn ASME B16.34.

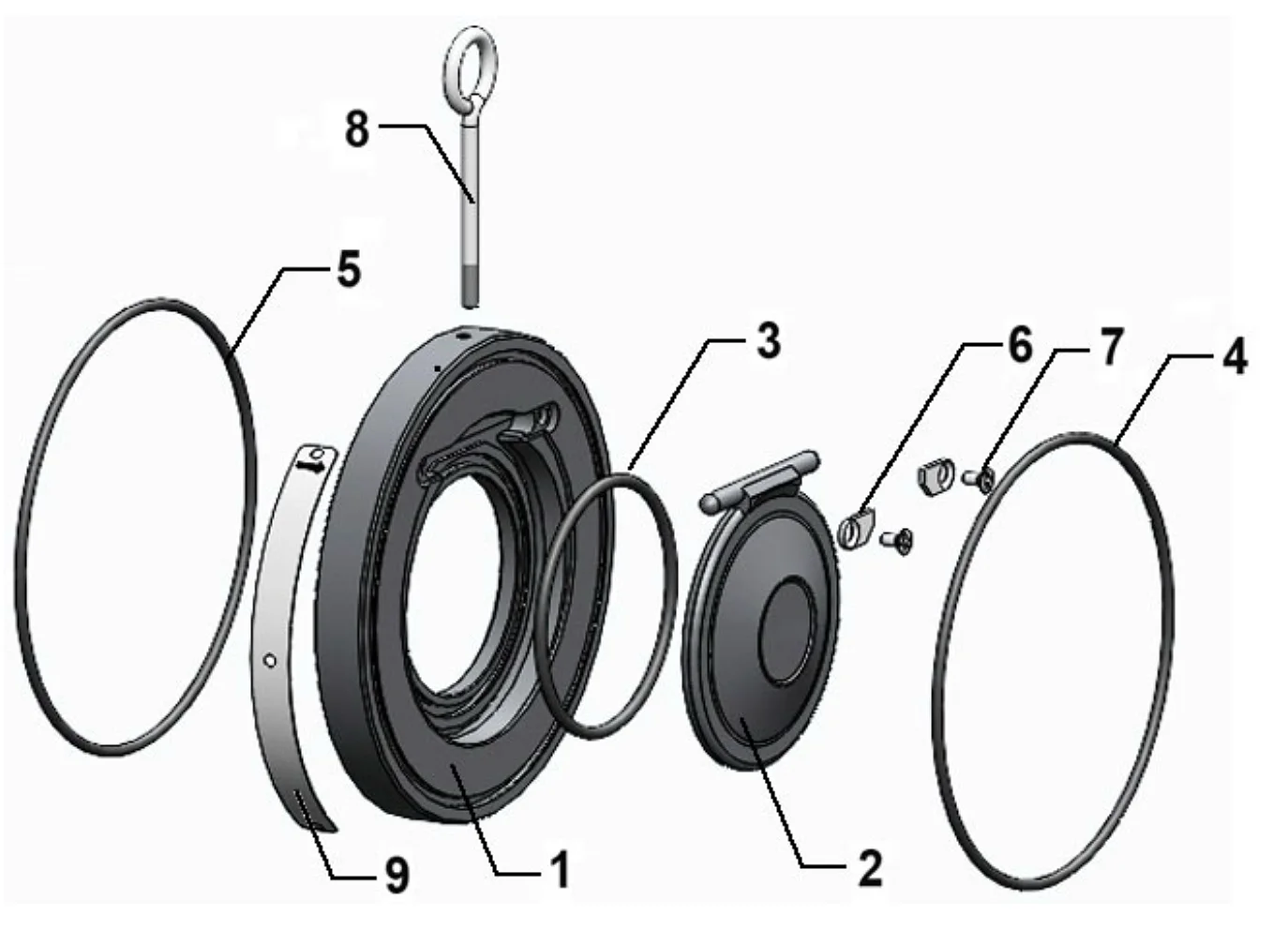

• Độ kín được đảm bảo bằng gioăng O-ring gắn trên thân van.
• Lắp đặt kẹp giữa hai mặt bích.
• Kết cấu chắc chắn, trọng lượng nhẹ và tiết kiệm chi phí.
• Chiều dài van ngắn.
• Lắp đặt dễ dàng, không yêu cầu bảo trì.

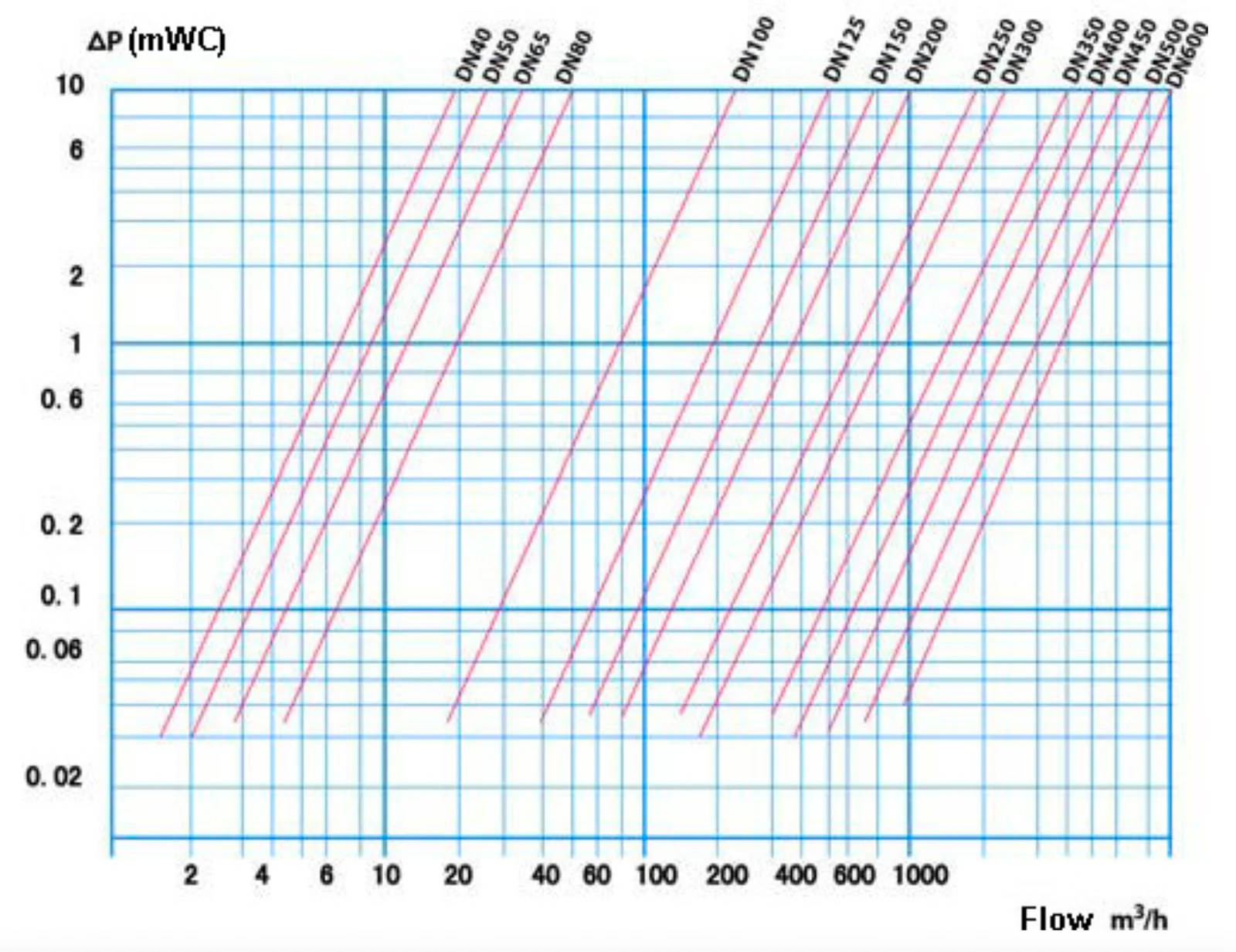

• Tổn thất áp suất thấp.
• Có thể lắp đặt trên đường ống nằm ngang, với vòng nâng hướng lên trên, và trên đường ống đứng.
• Chiều dòng chảy được chỉ thị trên thân van bằng mũi tên.

ĐIỀU KIỆN LÀM VIỆC

• Áp suất làm việc tối đa: 16 bar
• Nhiệt độ làm việc tối đa: 0°C / +135°C

⚠️ LƯU Ý KHI LẮP ĐẶT

Trong quá trình lắp đặt, khuyến nghị duy trì khoảng cách từ 3 đến 5 lần đường kính danh nghĩa (DN) ở phía trước và phía sau một đoạn co hoặc thiết bị. Điều này giúp tránh các vùng dòng chảy rối, vốn có thể làm tăng nguy cơ mài mòn. Tại đầu xả của máy bơm, khuyến nghị thực hiện việc lắp đặt phù hợp với các yêu cầu của tiêu chuẩn FD CEN/TR 13932.
