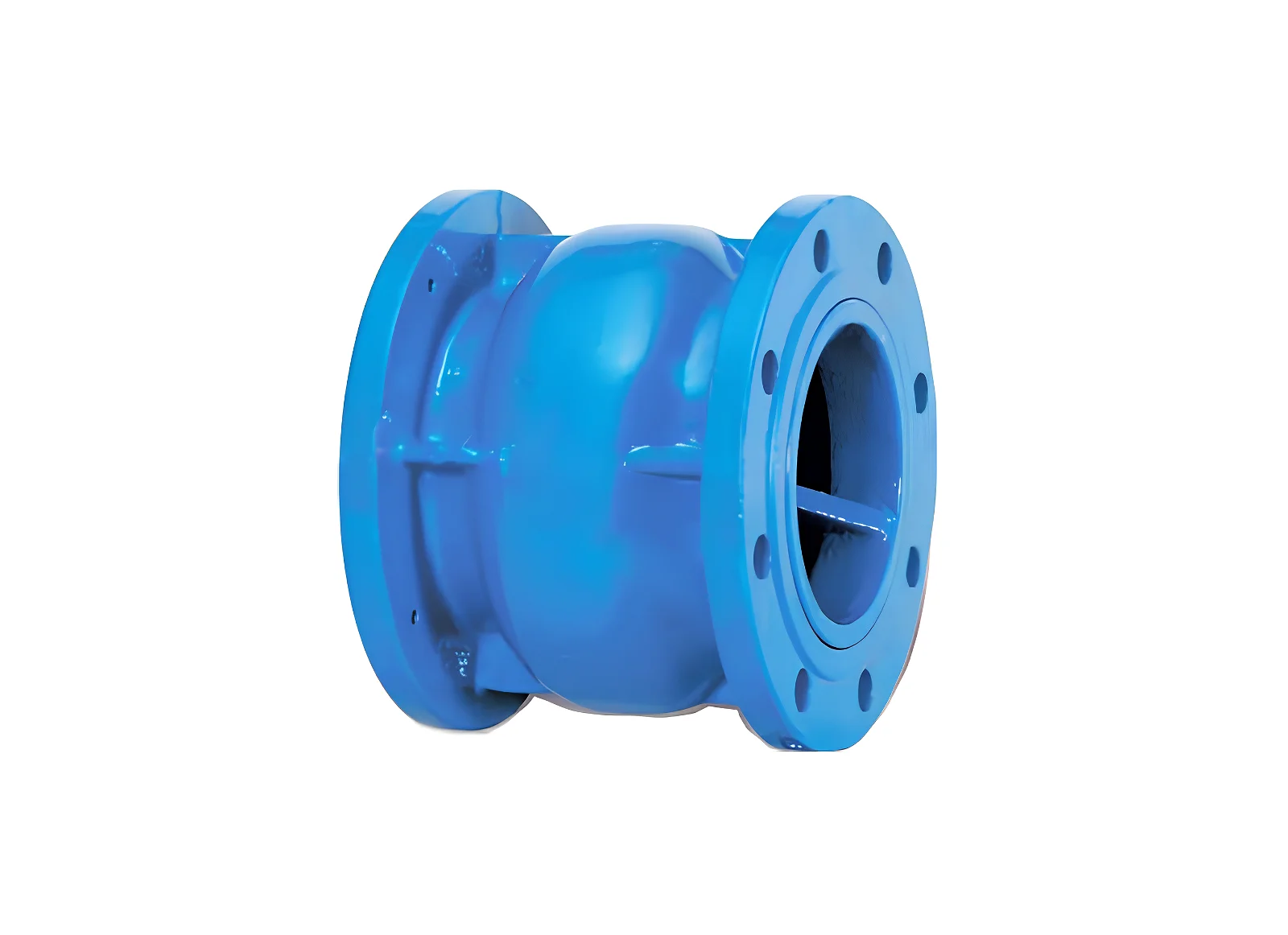

Van một chiều mặt bích trục Tecofi PN10/16 gang GGG50 EPDM

ỨNG DỤNG

Van một chiều (van chống chảy ngược).

Phạm vi sử dụng: Công nghiệp, hệ thống bơm chất lỏng, cấp nước, mạng lưới thủy lực, v.v.

Môi chất: Nước, nước uống.

ĐẶC TÍNH CHUNG

Dải sản phẩm: Từ DN50 đến DN600.

• Van một chiều bằng gang cầu, có thể lắp đặt ở mọi vị trí.
• Cơ cấu dẫn hướng trục đơn giản giúp ngăn đĩa van bị kẹt.
• Thân van được phủ sơn epoxy màu RAL 5015, độ dày 150 µm.
• Chiều lắp đặt được chỉ thị trên thân van bằng mũi tên.
• Áp suất mở van thấp.

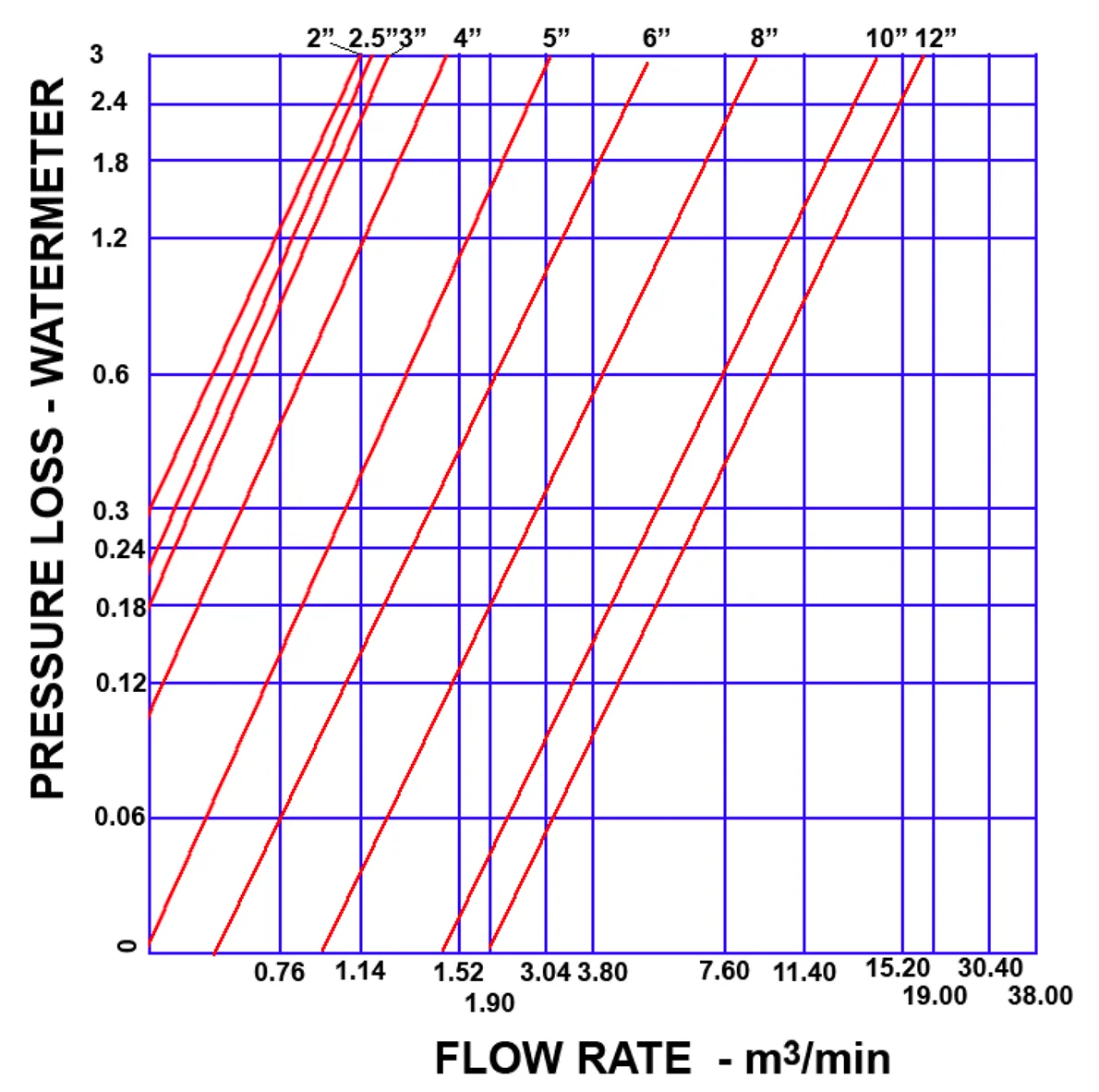

• Tổn thất áp suất thấp.
• Lắp đặt và vận hành đơn giản.
• Lò xo hồi bằng thép không gỉ, cho phép lắp đặt van ở mọi vị trí.
• Đảm bảo độ kín bằng gioăng phẳng EPDM đạt chứng nhận ACS.

TIÊU CHUẨN / THÔNG SỐ

ĐIỀU KIỆN LÀM VIỆC

• Áp suất làm việc tối đa: 16 bar
• Nhiệt độ làm việc tối đa: -20°C / +85°C

LƯU Ý KHI LẮP ĐẶT

Trong quá trình lắp đặt, khuyến nghị duy trì khoảng cách từ 3 đến 5 lần đường kính danh nghĩa (DN) ở phía trước và sau một đoạn co hoặc thiết bị. Điều này giúp tránh các vùng dòng chảy rối, vốn có thể làm tăng nguy cơ mài mòn. Tại đầu xả của máy bơm, nên thực hiện việc lắp đặt theo các yêu cầu của tiêu chuẩn FD CEN/TR 13932.
