Van bướm thân gang cầu VPG điều khiển điện là giải pháp đóng/mở và điều tiết lưu lượng hiệu quả cho các hệ thống đường ống công nghiệp, được thiết kế để lắp kẹp giữa hai mặt bích theo tiêu chuẩn PN10/16 và ASA 150. Thân van được chế tạo từ gang cầu có độ bền cơ học cao, phủ sơn Epoxy chống ăn mòn, kết hợp với gioăng làm kín đàn hồi giúp đảm bảo độ kín tuyệt đối theo cả hai chiều dòng chảy. Đĩa van được tối ưu về hình dạng và chiều dày nhằm giảm tổn thất áp suất, trong khi mặt bích lắp đặt theo tiêu chuẩn ISO 5211 cho phép tích hợp bộ truyền động điện dễ dàng. Sản phẩm phù hợp sử dụng trong các hệ thống cấp nước, xử lý nước, trạm bơm, tưới tiêu, HVAC và nhiều ứng dụng công nghiệp, mang đến khả năng vận hành tự động, ổn định, chính xác và giảm chi phí bảo trì.

ỨNG DỤNG

Van bướm VPG được thiết kế để sử dụng trong chế độ Đóng/Mở hoặc điều tiết lưu lượng trong các hệ thống dẫn truyền chất lỏng

Lĩnh vực ứng dụng

Cấp nước
Xử lý nước
Hệ thống bơm
Tưới tiêu
Công nghiệp
Hệ thống HVAC (Sưởi ấm, Thông gió và Điều hòa không khí)

Lưu chất sử dụng

Nước lạnh
Nước nóng
Nước thải
Chất lỏng xả thải
Và các lưu chất tương tự

Khuyến cáo không sử dụng

Không khuyến nghị sử dụng van cho môi chất hơi nước.

ĐẶC TÍNH CHUNG

Dải kích thước: DN32/40 đến DN200
Thiết kế theo tiêu chuẩn NF EN 593
Kiểu Wafer lắp kẹp giữa hai mặt bích với tai định tâm trơn có thể tháo rời
Đảm bảo độ kín theo cả hai chiều dòng chảy của đường ống
Thân van được phủ sơn Epoxy chống ăn mòn
Cổ van nâng cao, phù hợp với các đường ống có bọc lớp bảo ôn cách nhiệt
Gioăng lót mềm đảm bảo độ kín khít hoàn hảo
Đĩa van được thiết kế tối ưu với biên dạng đặc biệt và giảm chiều dày, giúp cải thiện khả năng dòng chảy
Mô-men vận hành thấp, giúp giảm lực tác động lên bộ truyền động
Trục van gồm hai phần, liên kết với đĩa van bằng khớp vuông
Giảm tổn thất áp suất khi lưu chất đi qua van
Mặt bích lắp bộ truyền động phía trên được tiêu chuẩn hóa theo ISO 5211, giúp việc lắp đặt bộ truyền động trở nên nhanh chóng và thuận tiện
Trang bị bộ truyền động điện.

Hạng mục	TIÊU CHUẨN / THÔNG SỐ
Thiết kế	Chế tạo theo các yêu cầu của Chỉ thị Châu Âu 2014/68/EU về Thiết bị chịu áp lực, Mô-đun H
Chiều dài lắp đặt	Chiều dài lắp đặt theo các tiêu chuẩn NF EN 558-1 Series 20, ISO 5272 Series 20, DIN 3202
Kiểu kết nối	Lắp đặt giữa hai mặt bích ISO PN10/16 theo tiêu chuẩn EN 1092-1 và GOST PN10/16. Có thể điều chỉnh để lắp giữa các mặt bích ASME B16.5 Class 150 (ISO PN20) và EN 1092-2
Thử nghiệm	Thử áp lực theo các tiêu chuẩn EN 12266-1, DIN 3230 và ISO 5208 • Thân van: 24 bar • Vòng đệm van: 17,6 bar

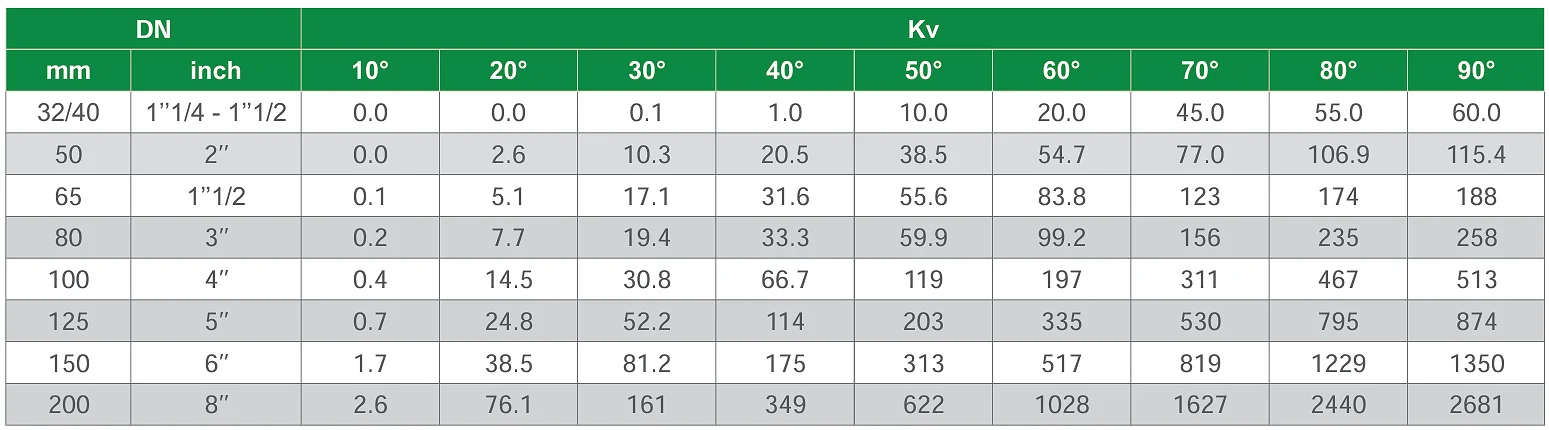

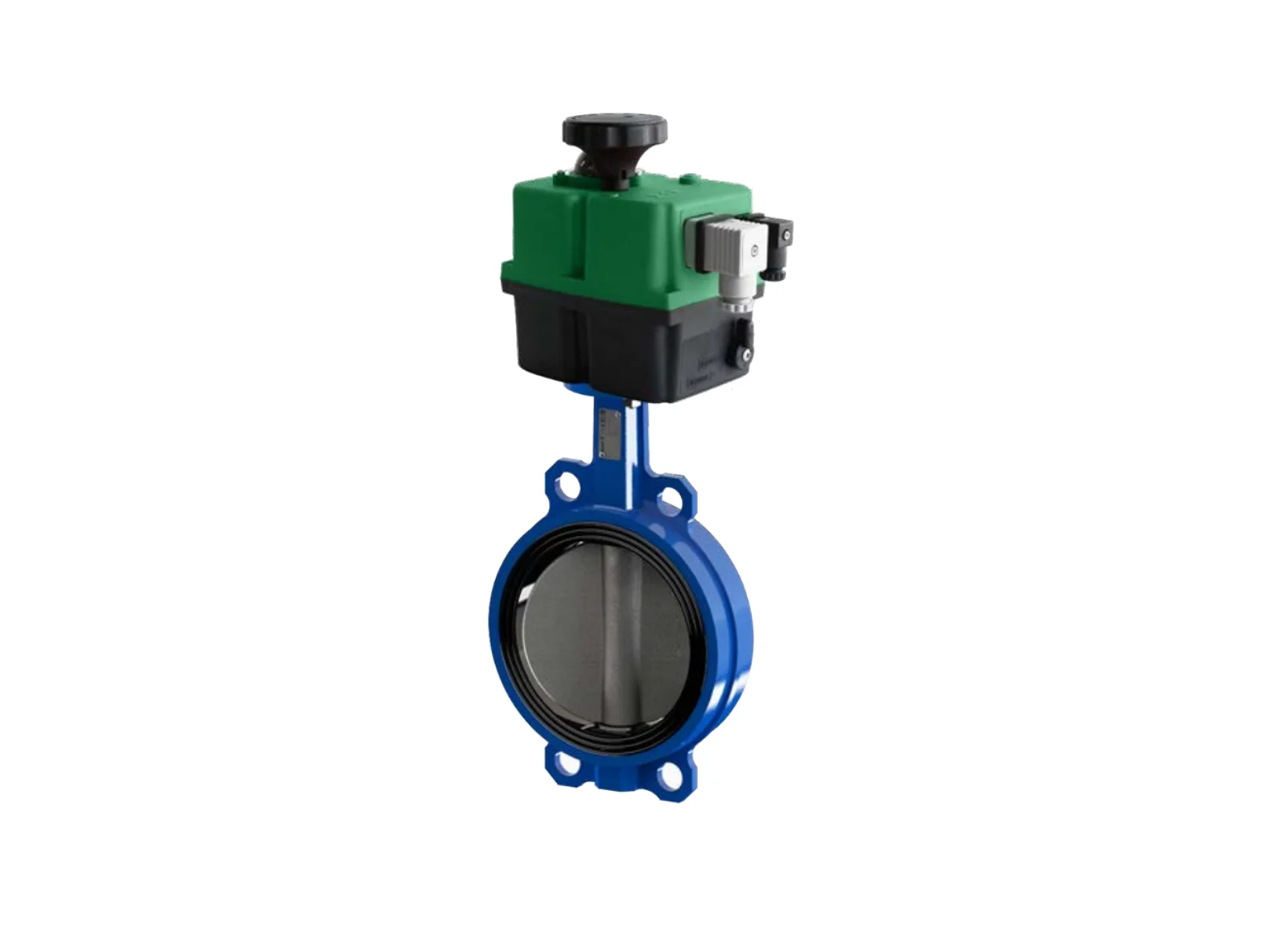

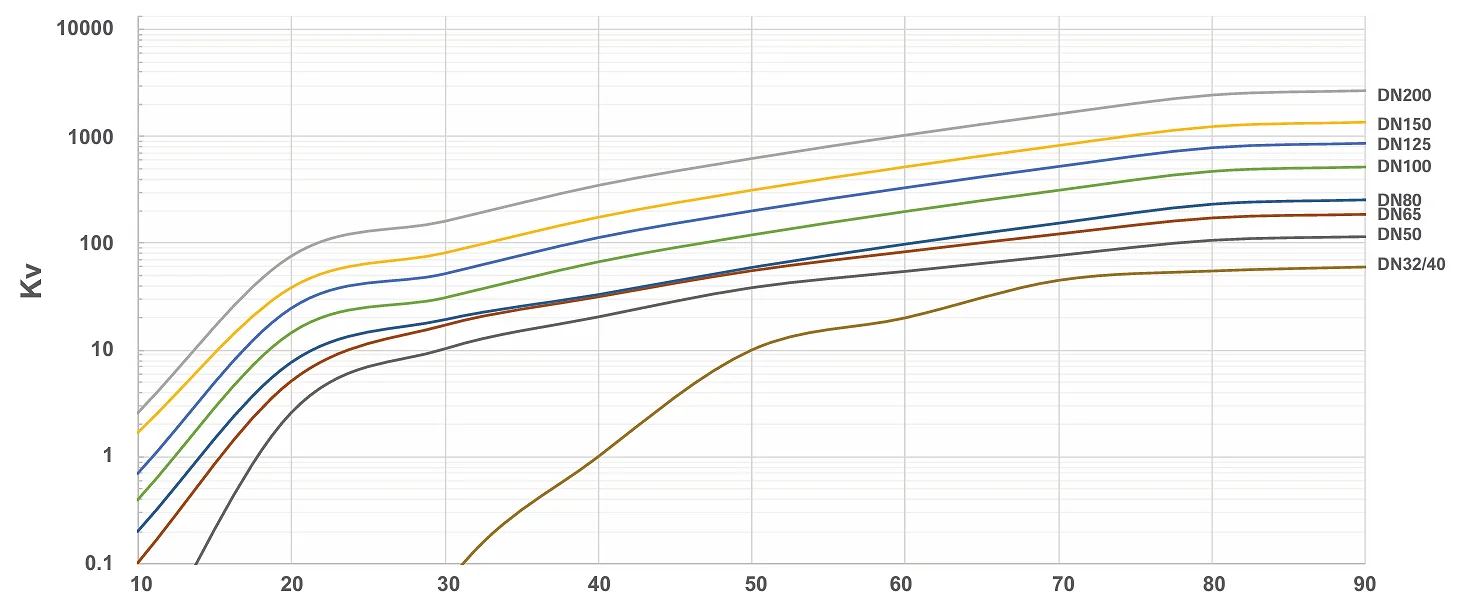

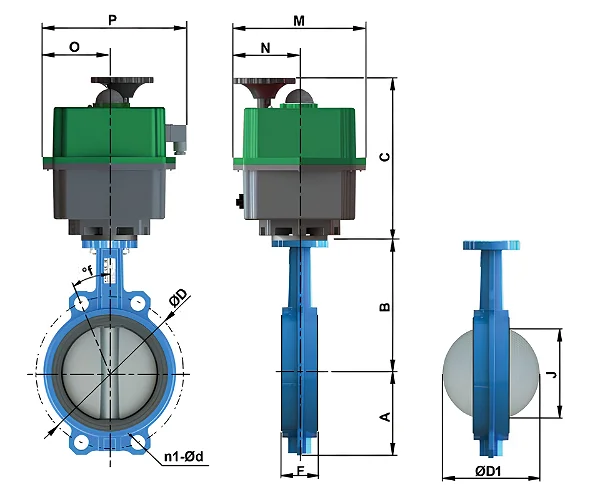

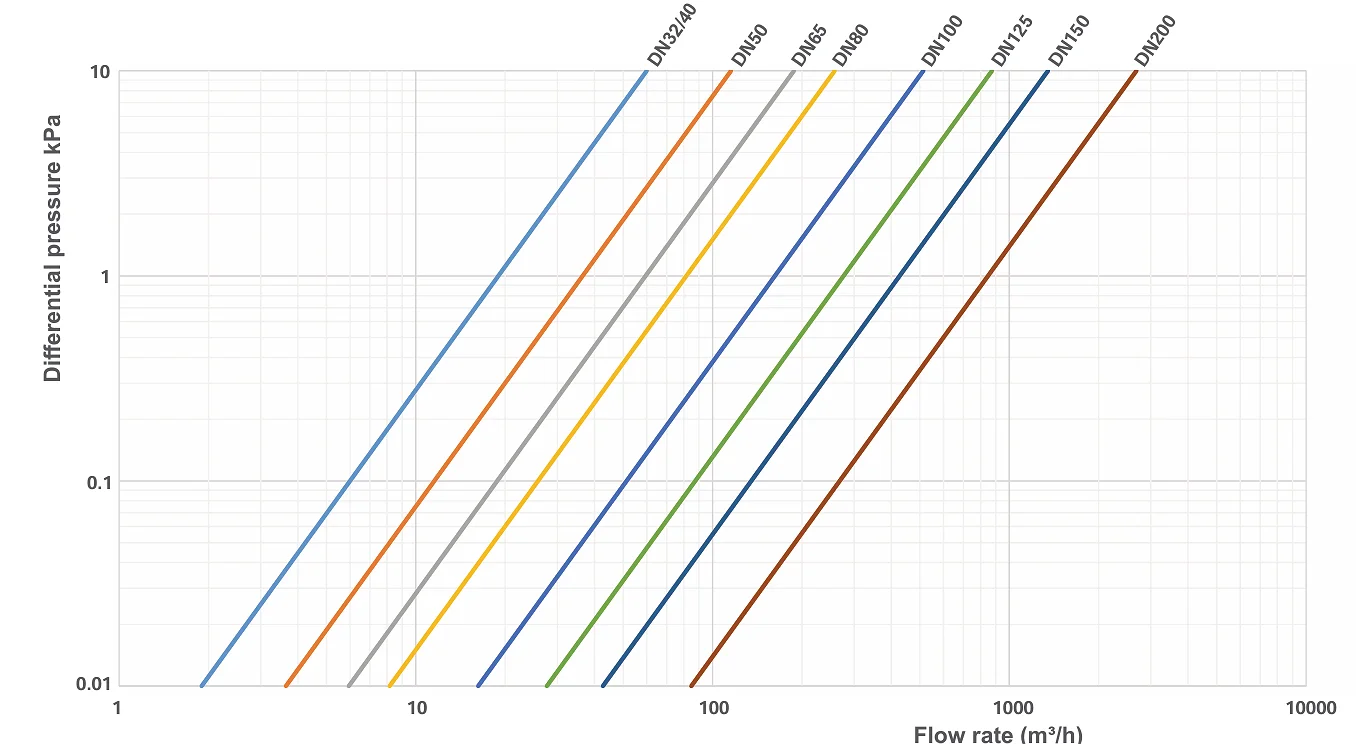

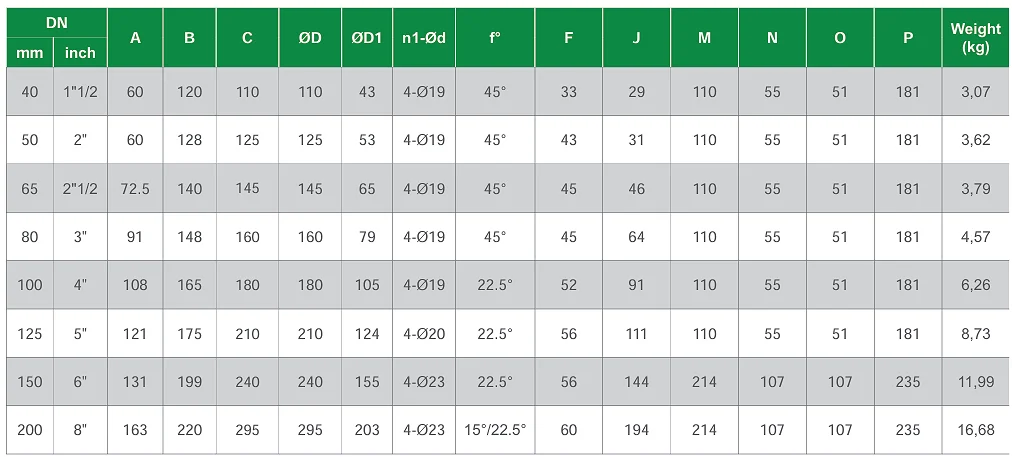

Van Bướm Điện T55 Tecofi DI/DI EPDM Chịu Nhiệt PN10/16 — Kích thước Van Bướm Tecofi model VPG4448-J34

DN	Mã sản phẩm	Thời gian vận hành	Mã bộ truyền động	Thông số bộ truyền động
DN40-65	VPG4448-J34	9 giây/90°	T20J34	24V-240V 1PH 50/60Hz
DN80	VPG4448-J34	9 giây/90°	T35J34	24V-240V 1PH 50/60Hz
DN100	VPG4448-J34	13 giây/90°	T55J34	24V-240V 1PH 50/60Hz
DN125	VPG4448-J34	29 giây/90°	T85J34	24V-240V 1PH 50/60Hz
DN150	VPG4448-J34	34 giây/90°	T140J34	24V-240V 1PH 50/60Hz
DN200	VPG4448-J34	58 giây/90°	T300J34	24V-240V 1PH 50/60Hz

ĐIỀU KIỆN LÀM VIỆC

Áp suất làm việc tối đa: 16 bar
(6 bar đối với khí nén).
Áp suất chân không tối đa: -0,8 bar trong thời gian 10 phút.
(Thử nghiệm chân không được thực hiện trong phòng thí nghiệm; van được thử ở trạng thái mở hoàn toàn với áp suất -0,8 bar trong 10 phút).
Nhiệt độ làm việc: -20°C đến +130°C.
