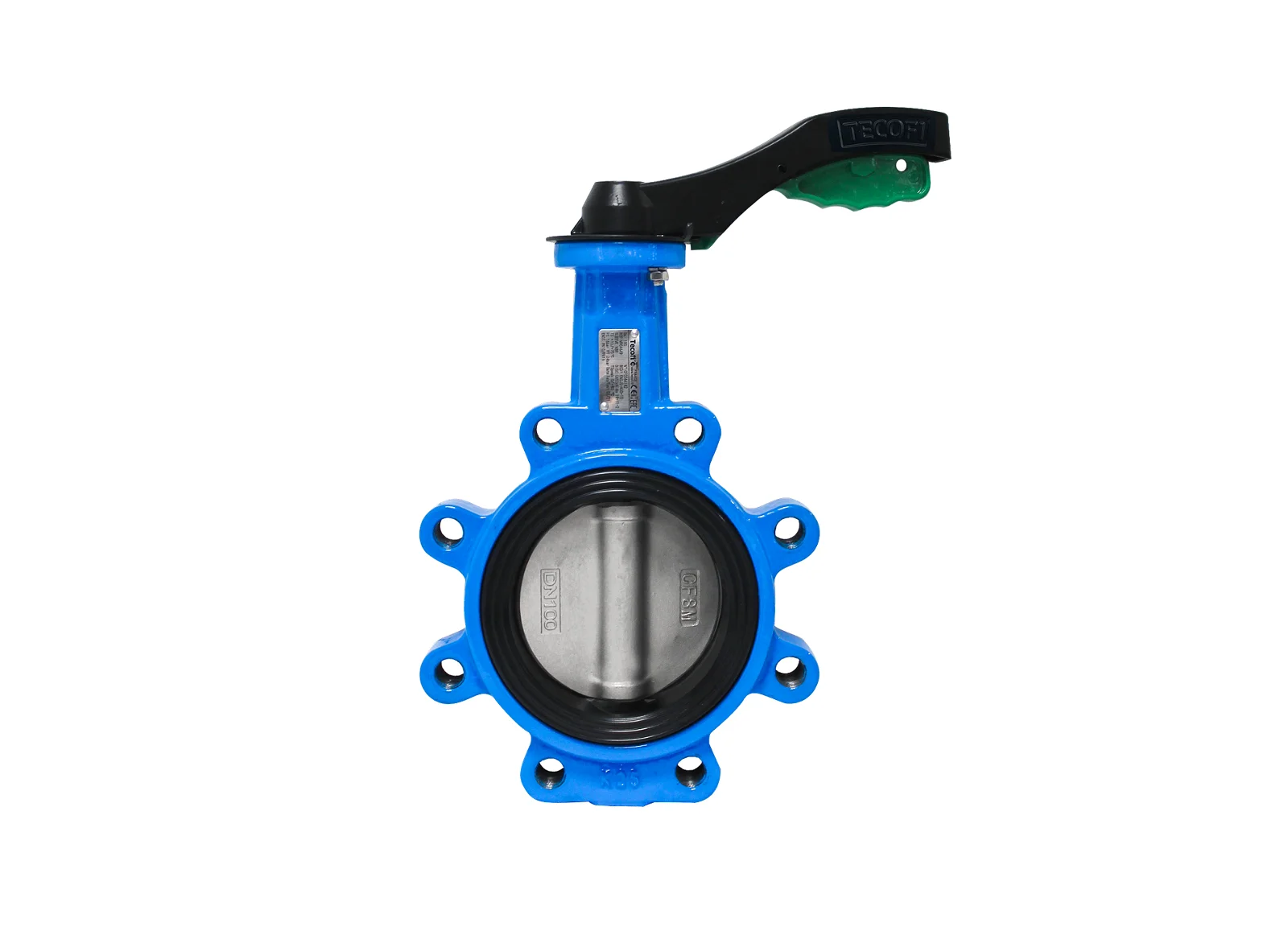

Van Bướm Tay Gạt Lug Tecofi Thân Gang Dẻo EPDM Chịu Nhiệt

ỨNG DỤNG

Van bướm VPG được thiết kế để sử dụng trong chế độ Đóng/Mở hoặc điều tiết lưu lượng trong các hệ thống dẫn truyền chất lỏng.

Lĩnh vực ứng dụng

• Cấp nước
• Xử lý nước
• Hệ thống bơm
• Tưới tiêu
• Công nghiệp
• Hệ thống HVAC (Sưởi ấm, Thông gió và Điều hòa không khí)

Lưu chất sử dụng

• Nước lạnh
• Nước nóng
• Nước thải
• Chất lỏng xả thải
• Và các lưu chất tương tự

Khuyến cáo không sử dụng

• Không khuyến nghị sử dụng van cho môi chất hơi nước

ĐẶC TÍNH CHUNG

• Dải kích thước: từ DN40 đến DN300
• Thiết kế theo tiêu chuẩn NF EN 593
• Kiểu lắp kẹp Wafer với tai ren có thể tháo rời
• Đảm bảo độ kín theo cả hai chiều dòng chảy của đường ống
• Tay gạt liền khối có thể khóa bằng ổ khóa; đĩa hãm chia khấc cho phép điều chỉnh 10 vị trí của tay gạt
• Thân van được phủ sơn Epoxy chống ăn mòn
• Cổ van nâng cao, phù hợp với các đường ống có bọc lớp bảo ôn cách nhiệt
• Gioăng lót mềm đảm bảo độ kín khít hoàn hảo.
• Đĩa van được thiết kế tối ưu với biên dạng đặc biệt và giảm chiều dày
• Mô-men vận hành thấp, thao tác đóng mở nhẹ nhàng
• Trục van gồm hai phần, liên kết với đĩa van bằng khớp vuông
• Giảm tổn thất áp suất khi lưu chất đi qua van
• Mặt bích lắp bộ truyền động phía trên được tiêu chuẩn hóa theo ISO 5211, giúp việc lắp đặt bộ truyền động (điện, khí nén…) trở nên dễ dàng

Hạng mục	Nội dung
Thiết kế	Chế tạo theo các yêu cầu của Chỉ thị Châu Âu 2014/68/EU về Thiết bị chịu áp lực, Mô-đun H
Chiều dài lắp đặt	Chiều dài lắp đặt theo các tiêu chuẩn NF EN 558-1 Series 20, ISO 5752 Series 20, DIN 3202
Kiểu kết nối	Lắp đặt giữa các mặt bích: ISO PN10/16 từ DN40 đến DN150 và PN16 từ DN200 đến DN300, phù hợp với các tiêu chuẩn EN 1092-2, BS 4504, ANSI B16.1
Thử nghiệm	Thử áp lực theo các tiêu chuẩn EN 12266-1, DIN 3230 và ISO 5208 • Thân van: 24 bar • Vòng đệm van: 17,6 bar

TIÊU CHUẨN / THÔNG SỐ

ĐIỀU KIỆN LÀM VIỆC

• Áp suất làm việc tối đa: 16 bar
  (6 bar đối với khí nén).
• Áp suất chân không tối đa: -0,8 bar trong 10 phút
  (Thử nghiệm chân không được thực hiện trong phòng thí nghiệm; van được thử ở trạng thái mở với áp suất -0,8 bar trong thời gian 10 phút).
• Nhiệt độ làm việc tối đa: -20°C đến +130°C.
