ỨNG DỤNG

Van một chiều cửa lật TECOFI phù hợp cho các ứng dụng vận chuyển chất lỏng không chịu tải áp lực, trong điều kiện vận hành ổn định, không có dao động áp suất.

Lĩnh vực sử dụng: Công nghiệp, xử lý nước thải.

Môi chất: Nước thải, nước có chứa cặn/tạp chất.

ĐẶC TÍNH CHUNG

Dải kích thước: Từ DN50 đến DN500.
Thiết kế: Theo tiêu chuẩn EN 16767.
Đảm bảo dòng chất lỏng chỉ chảy theo một hướng và van đóng ngay khi hướng dòng chảy bị đảo ngược.
Chiều lắp đặt được chỉ thị bằng mũi tên trên thân van.
Tiết diện dòng chảy lớn, hạn chế tắc nghẽn và giảm tổn thất áp suất.
Bu lông bằng thép không gỉ, chống gỉ sét.
Kết cấu chắc chắn, kinh tế, không yêu cầu bảo trì.
Không cần đối trọng.
Sơn phủ epoxy RAL 5015 cả bên trong và bên ngoài, với chiều dày lớp phủ 250 μm.

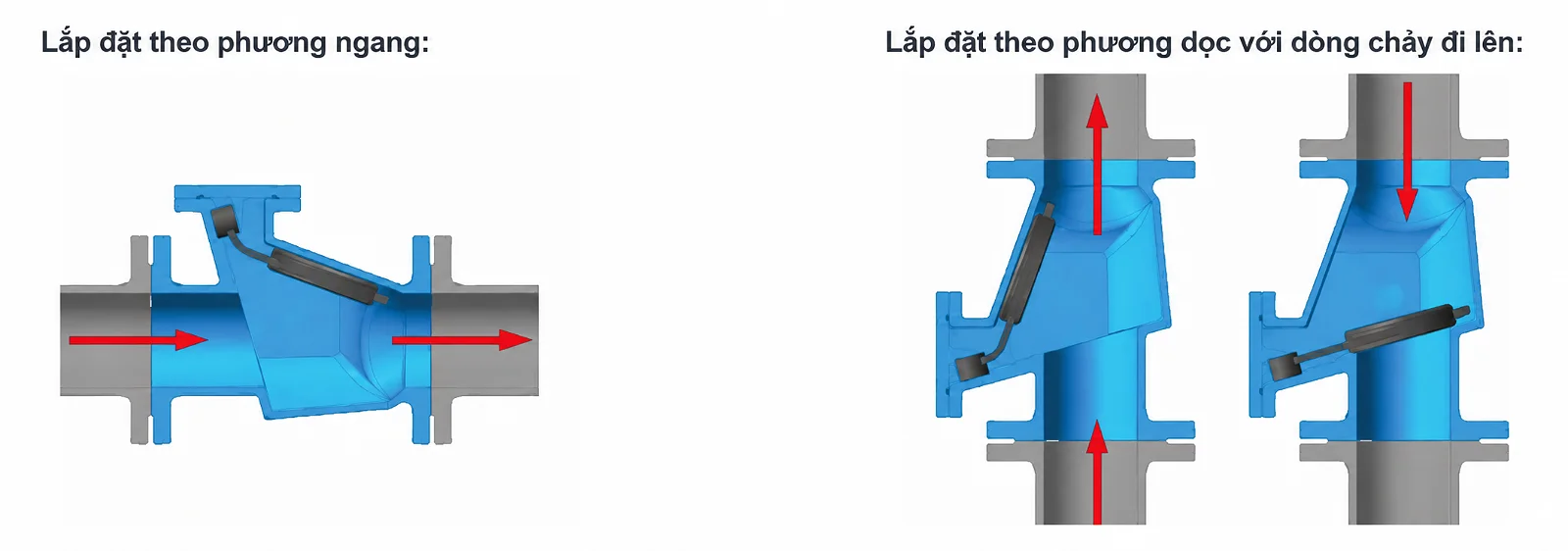

Có thể lắp đặt trên đường ống nằm ngang hoặc đường ống đứng theo hướng đi lên.
Cổng xả và nút bịt dùng để thoát và loại bỏ tạp chất, đồng thời cho phép mở đĩa van một phần khi cần thiết trong trường hợp áp suất hồi lớn hơn áp suất mở van.

Hạng mục	Thông số
Thiết kế	Theo EN 16767
Chiều dài lắp đặt	Chiều dài lắp đặt theo EN 558 (DIN 3202 F6)
Kết nối	Kết nối mặt bích phù hợp với EN 1092-2 PN10/16
Thử nghiệm	Thử nghiệm thủy lực theo EN 12266-1, DIN 3230 và ISO 5208: – Thân van: 24 bar – Đĩa van: 17,6 bar

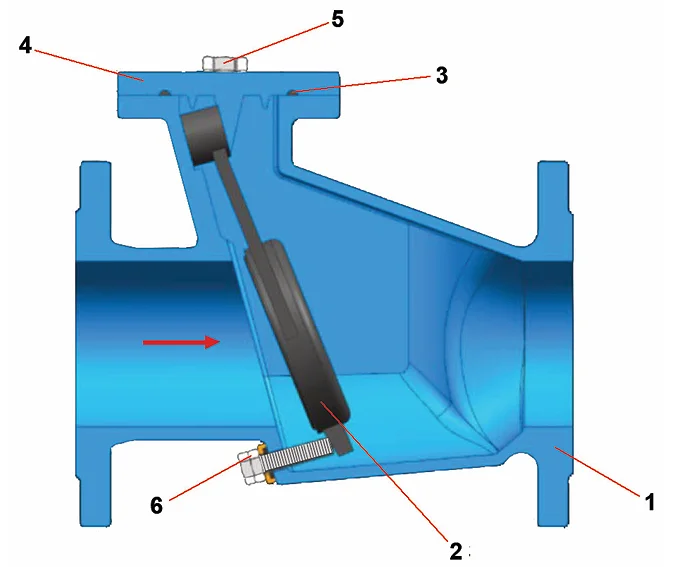

Van một chiều cánh gạt Tecofi gang GGG50/NI NBR 16 bar PN16 — Cấu tạo van Tecofi CBI4248-NI

Mô tả	Vật liệu	DIN	ASTM	BS
Thân van	Gang cầu EN-GJS-500-7	GGG50	A536 70-50-05	BS 500/7
Đĩa van	Gang cầu EN-GJS-500-7 / phủ NBR	GGG50	A536 70-50-05	BS 500/7
Gioăng	NBR
Nắp van	Gang cầu EN-GJS-500-7	GGG50	A536 70-50-05	BS 500/7
Bu lông	Thép không gỉ A4
Nút bịt	Thép không gỉ A4

ĐIỀU KIỆN VẬN HÀNH

Áp suất làm việc tối đa: 16 bar
Áp suất mở van: 0,5 bar
Áp suất ngược tối thiểu để đảm bảo độ kín:
- 0,5 bar (DN50–DN150)
- 0,2 bar (DN200–DN500)
Nhiệt độ làm việc tối đa: -20°C / +85°C
