ĐẶC ĐIỂM CHUNG

– Van cân bằng Tecofi được thiết kế để điều chỉnh chính xác lưu lượng trong các hệ thống sưởi ấm và làm mát, phục vụ cả công trình lắp đặt mới và công tác bảo trì.

– Toàn bộ dòng van cân bằng nối ren RC2152 cho phép người lắp đặt đo tổn thất cột áp và kiểm soát lưu lượng trong hệ thống thông qua hai đầu đo nhanh.

ĐẶC TÍNH VẬN HÀNH

– Chất lượng của van cân bằng Tecofi giúp bảo đảm độ chính xác cao khi cân bằng thủy lực các đường ống đứng.

– Van có đế van nghiêng, cho phép điều chỉnh chính xác và tạo sức cản dòng chảy thấp hơn so với van có đế van thẳng. Nhờ tổn thất cột áp nhỏ, với cùng đường kính danh nghĩa (DN), van cho phép lưu lượng lớn hơn so với van có đế van thẳng.

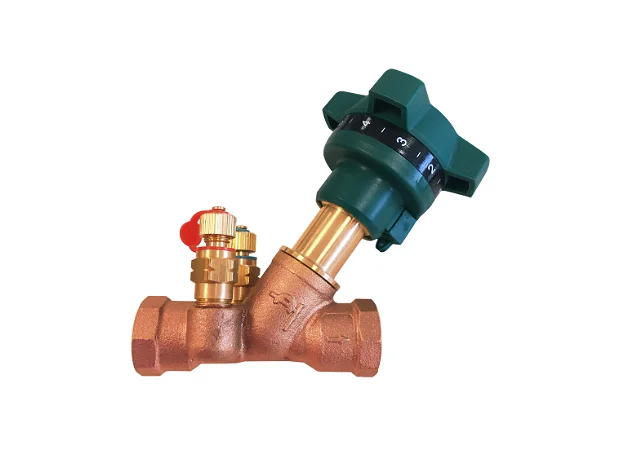

Van cân bằng TECOFI RC2152 nối ren BSP 25 bar

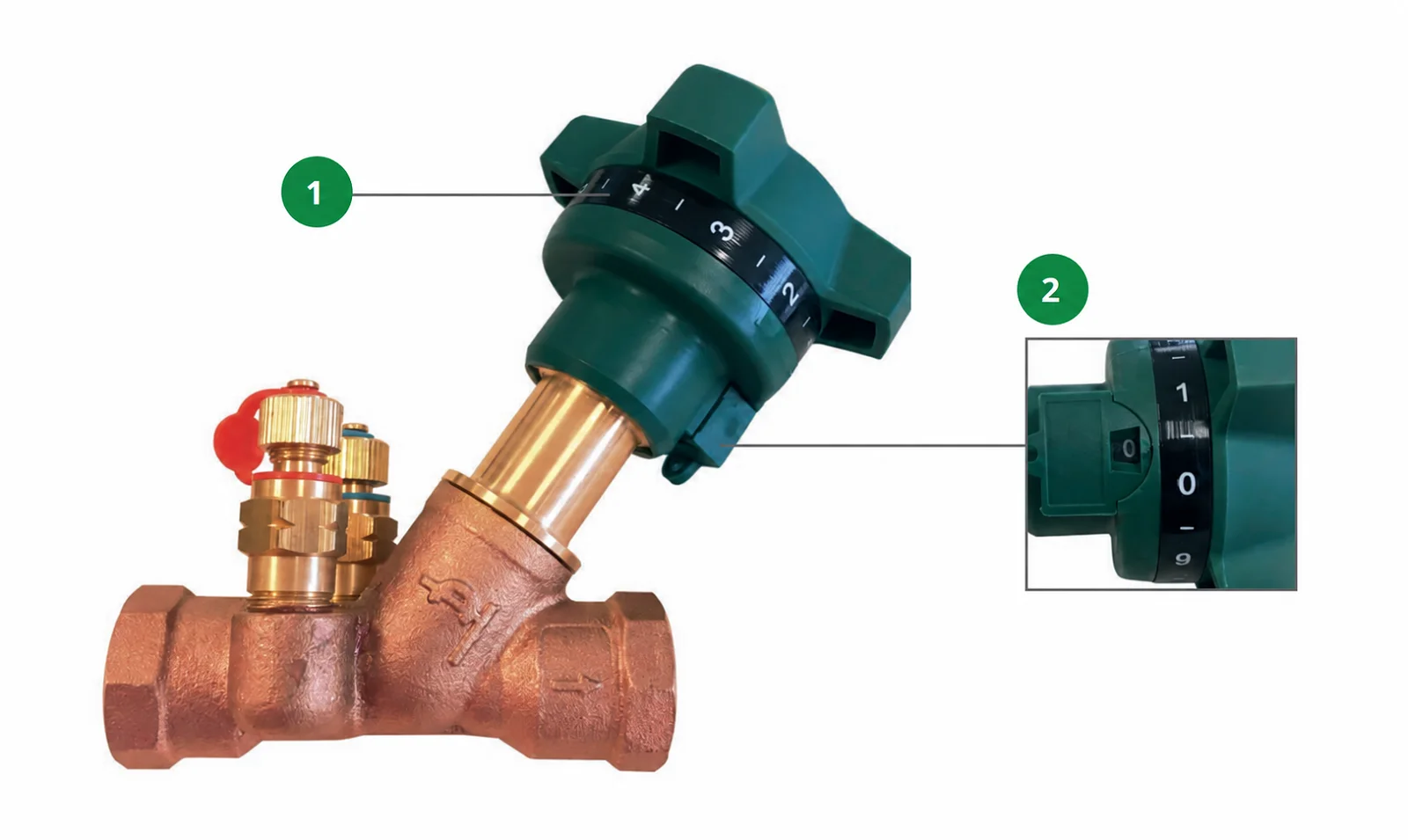

1.Chỉ thị hướng dòng chảy

Các van cân bằng Tecofi có thể được lắp đặt trên đường ống hồi hoặc đường ống cấp. Để đạt độ chính xác tối ưu, nên lắp van theo hướng dòng chảy từ U (phía thượng lưu) đến D (phía hạ lưu), như ký hiệu trên thân van.

2. Đọc vị trí điều chỉnh

Tay quay có bộ chỉ thị số với 40 vị trí điều chỉnh, mỗi vị trí tương ứng với 1/10 vòng quay. Vị trí của đĩa van tương ứng với chỉ thị phần thập phân, có thể quan sát qua cửa sổ hiển thị trên tay quay.

ỨNG DỤNG

Van cân bằng được thiết kế để điều chỉnh chính xác các hệ thống sưởi ấm và làm mát, nhằm cân bằng mạng lưới đường ống về áp suất và lưu lượng trong toàn bộ hệ thống.

Toàn bộ dòng van cân bằng nối ren RC 2152 cho phép người lắp đặt đo tổn thất cột áp và kiểm soát lưu lượng của hệ thống thông qua hai đầu đo nhanh.

ĐẶC TÍNH CHUNG

Các van này có đế van nghiêng, giúp điều chỉnh chính xác và tạo sức cản dòng chảy thấp hơn so với van có đế van thẳng. Nhờ tổn thất cột áp nhỏ, van cho phép lưu lượng lớn hơn với cùng đường kính danh nghĩa (DN).

Khi lắp van trên đường ống, phải tuân thủ chiều mũi tên trên thân van. Van cân bằng có thể được sử dụng làm van khóa.

Cơ cấu chặn cho phép ghi nhớ vị trí cài đặt của van, nhờ đó, sau khi đóng van để cô lập, có thể đưa van trở lại vị trí cài đặt ban đầu.

ĐIỀU KIỆN LÀM VIỆC

Áp suất làm việc tối đa: 25 bar.

Dải nhiệt độ làm việc: −10°C đến +120°C.

Áp suất thử theo các tiêu chuẩn EN 12266-1, DIN 3230, BS 6755 và ISO 5208:

Thử bền thân van: 37,5 bar.

Thử độ kín đế van: 27,5 bar.

TIÊU CHUẨN

Kết nối ren BSP theo tiêu chuẩn ISO 7.
