ỨNG DỤNG

Phạm vi sử dụng: Công nghiệp hóa chất, công nghiệp hóa dầu, hệ thống thủy lực, hệ thống sưởi và phân phối nước.

Lưu chất: Nước, dầu và các chất lỏng tương thích.

ĐẶC TÍNH CHUNG

Dải kích thước: Từ DN15 đến DN200.

• Kiểu kết nối mặt bích, thân hai mảnh (thân ghép).
• Thiết kế an toàn khi cháy theo tiêu chuẩn API 607.
• Toàn dòng: Lưu chất lưu thông không bị sụt áp.
• Trục van chống bật: Đảm bảo độ ổn định của cơ cấu vận hành.
• Đế làm kín bằng PTFE.
• Tay gạt có cơ cấu cho phép khóa.
• Mặt bích lắp bộ truyền động theo tiêu chuẩn ISO 5211, tương thích với mọi loại bộ truyền động.
• Bi dạng nổi.

Hạng mục	Nội dung
Kết nối	Kết nối mặt bích theo tiêu chuẩn DIN EN 1092-1: PN16/40 đối với kích thước từ DN15 đến DN50; PN16 đối với kích thước từ DN65 đến DN200.
Chiều dài kết cấu	Theo tiêu chuẩn EN 558 loạt 27 và DIN 3202 F4 đối với kích thước từ DN15 đến DN100; DIN 3202 F5 đối với kích thước từ DN125 đến DN200.
Thử nghiệm	Thử nghiệm thủy lực được thực hiện theo các tiêu chuẩn EN 12266 và API 598.

Thông số	Giá trị
Nhiệt độ làm việc	Từ -25°C đến +180°C
Áp suất làm việc tối đa	40 bar đối với kích thước từ DN15 đến DN50
Áp suất làm việc tối đa	16 bar đối với kích thước từ DN65 đến DN200

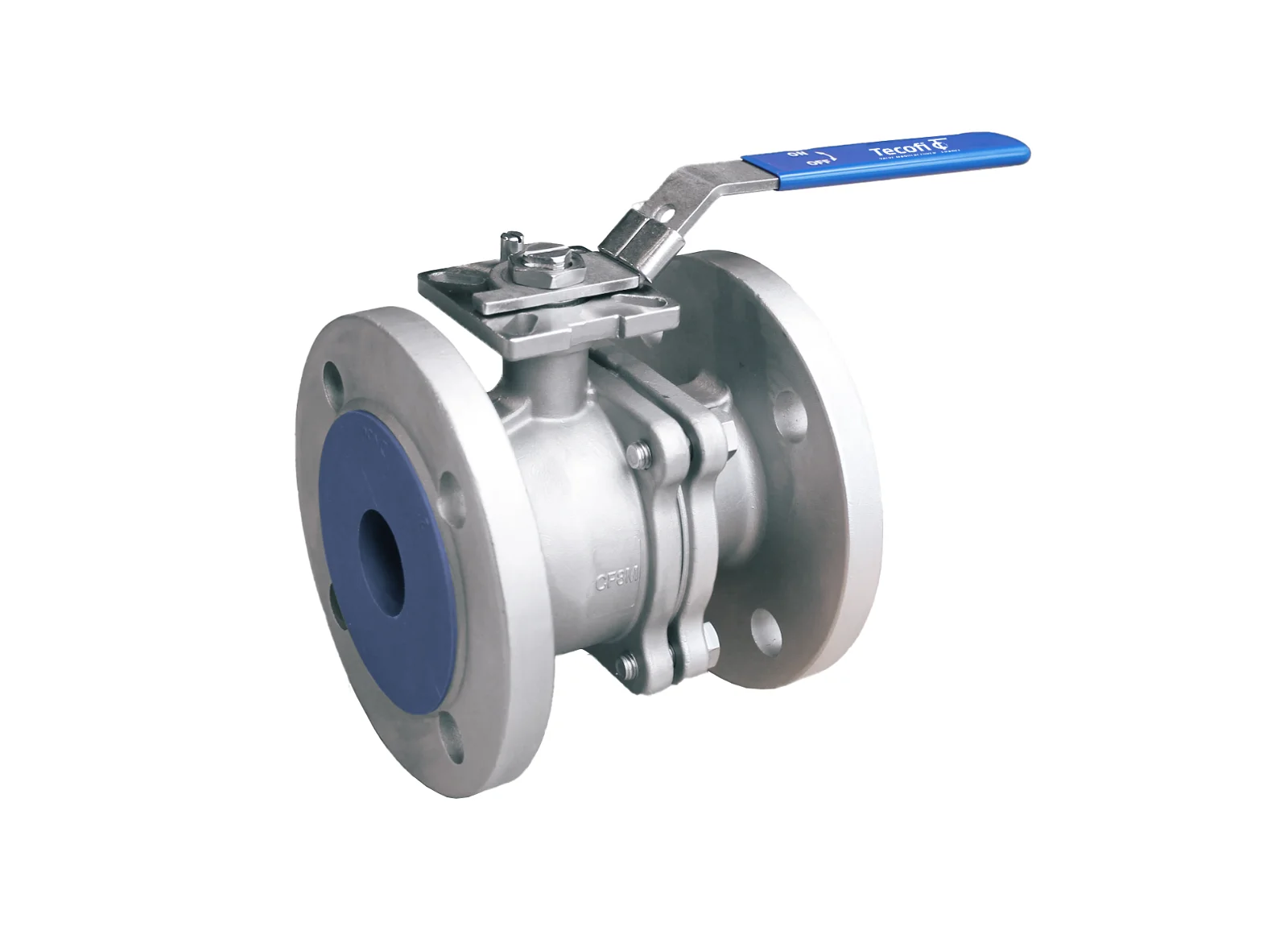

Van bi TECOFI inox 2 mảnh mặt bích DN15–DN200, đế PTFE
