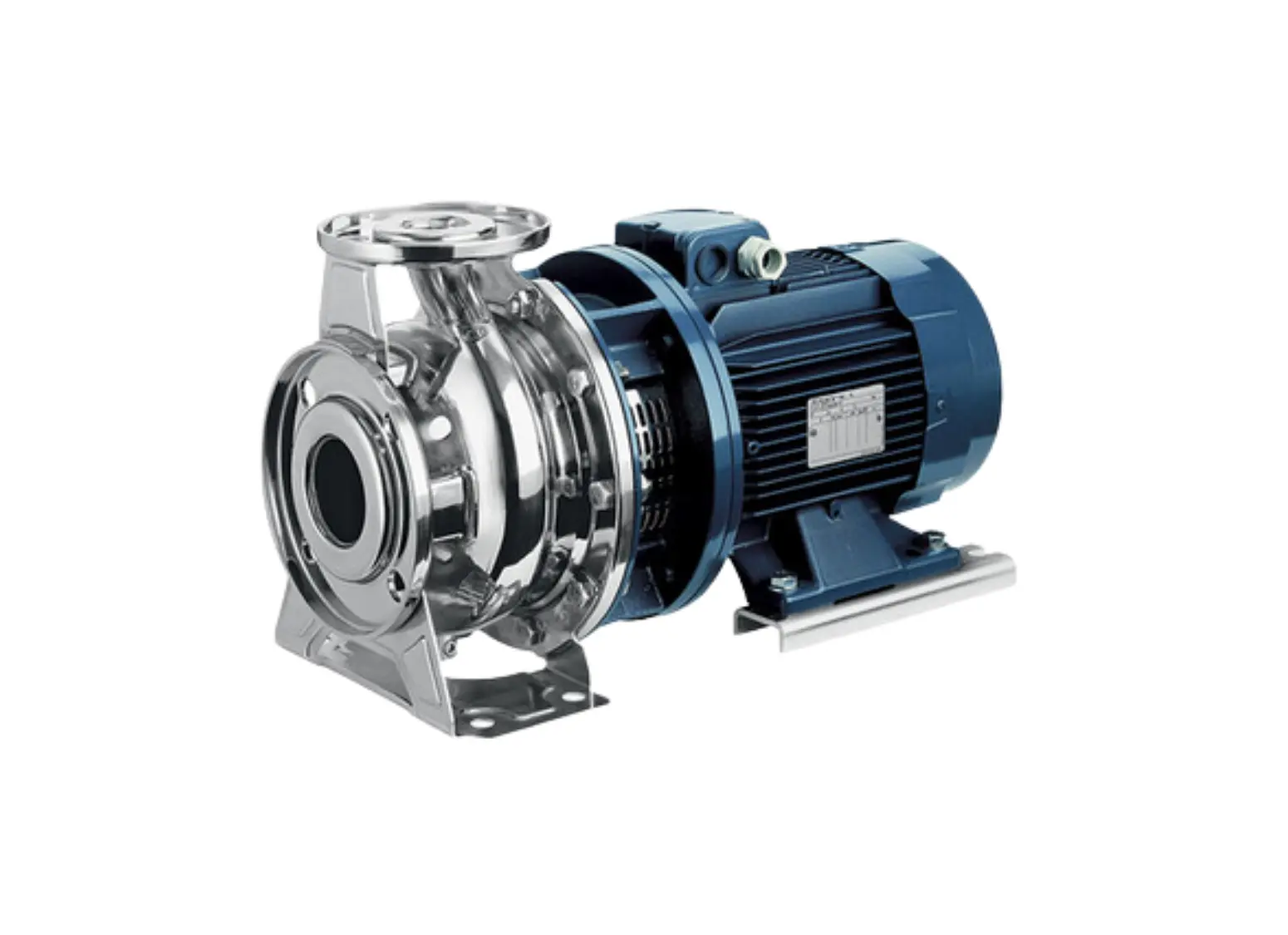

Máy bơm ly tâm Ebara Model 3 Series 1 MPa động cơ 2-4 cực

Bơm ly tâm trục ngang Ebara 3 Series inox AISI 304/316L chuyên cấp nước sạch, xử lý nước và tăng áp. Áp suất làm việc tối đa 10 bar, động cơ 2 hoặc 4 cực cho hiệu suất cao và vận hành bền bỉ. Thiết kế buồng xoắn thủy lực tối ưu giúp tăng hiệu quả bơm, vật liệu inox AISI 304/316L chống ăn mòn vượt trội, phù hợp với nhiều loại chất lỏng. Phớt cơ khí tiêu chuẩn DIN 24960 đảm bảo độ kín, dễ bảo trì và nâng cao tuổi thọ thiết bị

ĐẶC TÍNH

• Kết cấu thủy lực mạnh mẽ.
• Đa năng, có thể dùng để bơm nhiều loại chất lỏng (phiên bản 304 hoặc 316)
• Vỏ bơm hình xoắn ốc tạo hiệu quả cao.
• Thiết kế gọn nhẹ.
• Thực hiện nhiều chức năng nhờ động cơ 2-4 cực.
• Kích thước tiêu chuẩn ISO EN 733.
• Thiết kế kiểu back-pull-out: dễ tháo lắp, vỏ bơm vẫn gắn vào ống.
• Phớt cơ khí tiêu chuẩn DIN 24960.
• Mô tơ đặc biệt atex, EFF1 hiệu suất cao, ít ồn với bộ biến tần tích hợp

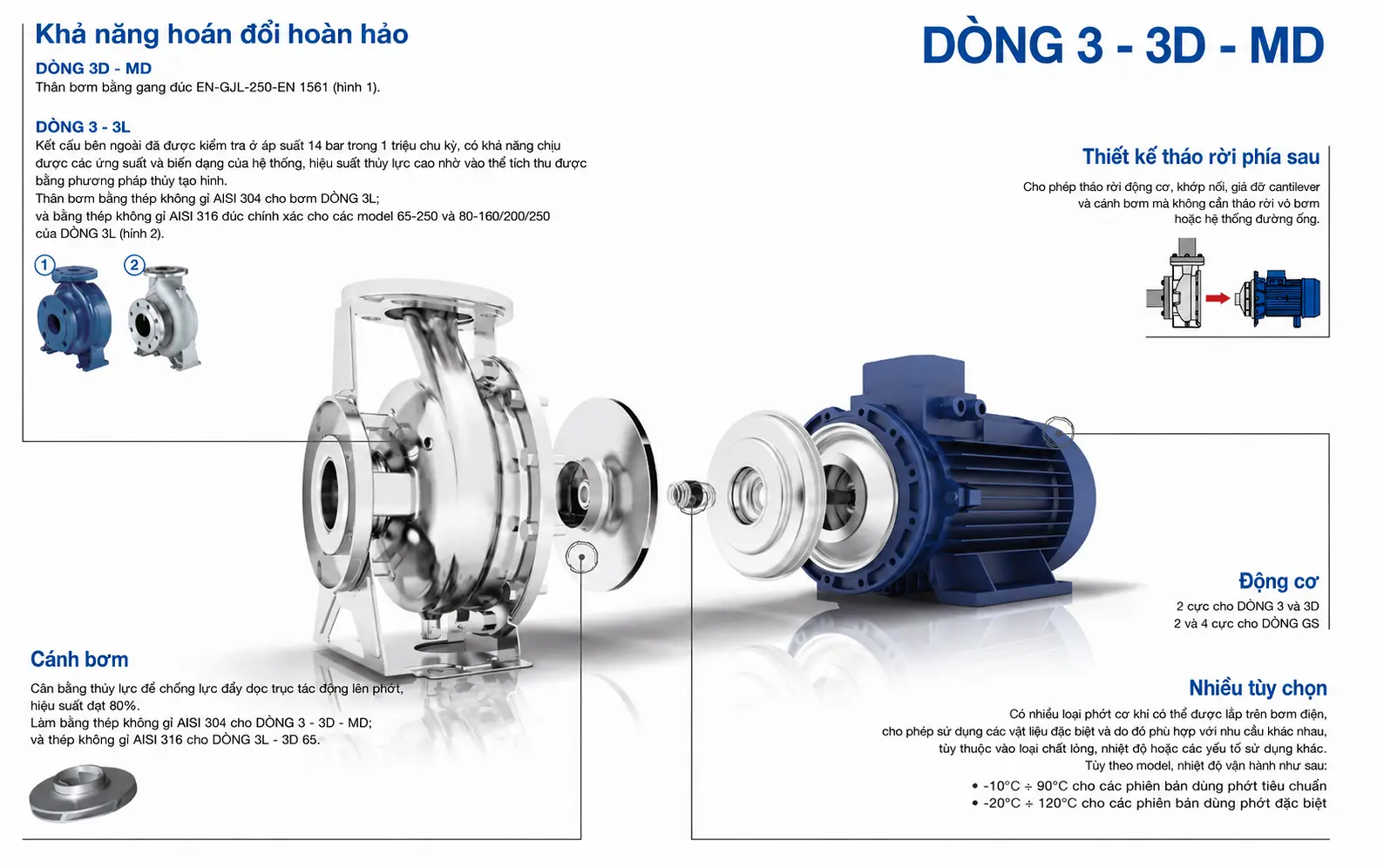

Đặc điểm nổi bật của 3 SERIES là thiết kế tháo rời từ phía sau: một cấu hình cho phép tháo rời khối động cơ cánh quạt mà không cần ngắt kết nối thân bơm khỏi đường ống, do đó cho phép mọi loại bảo trì.

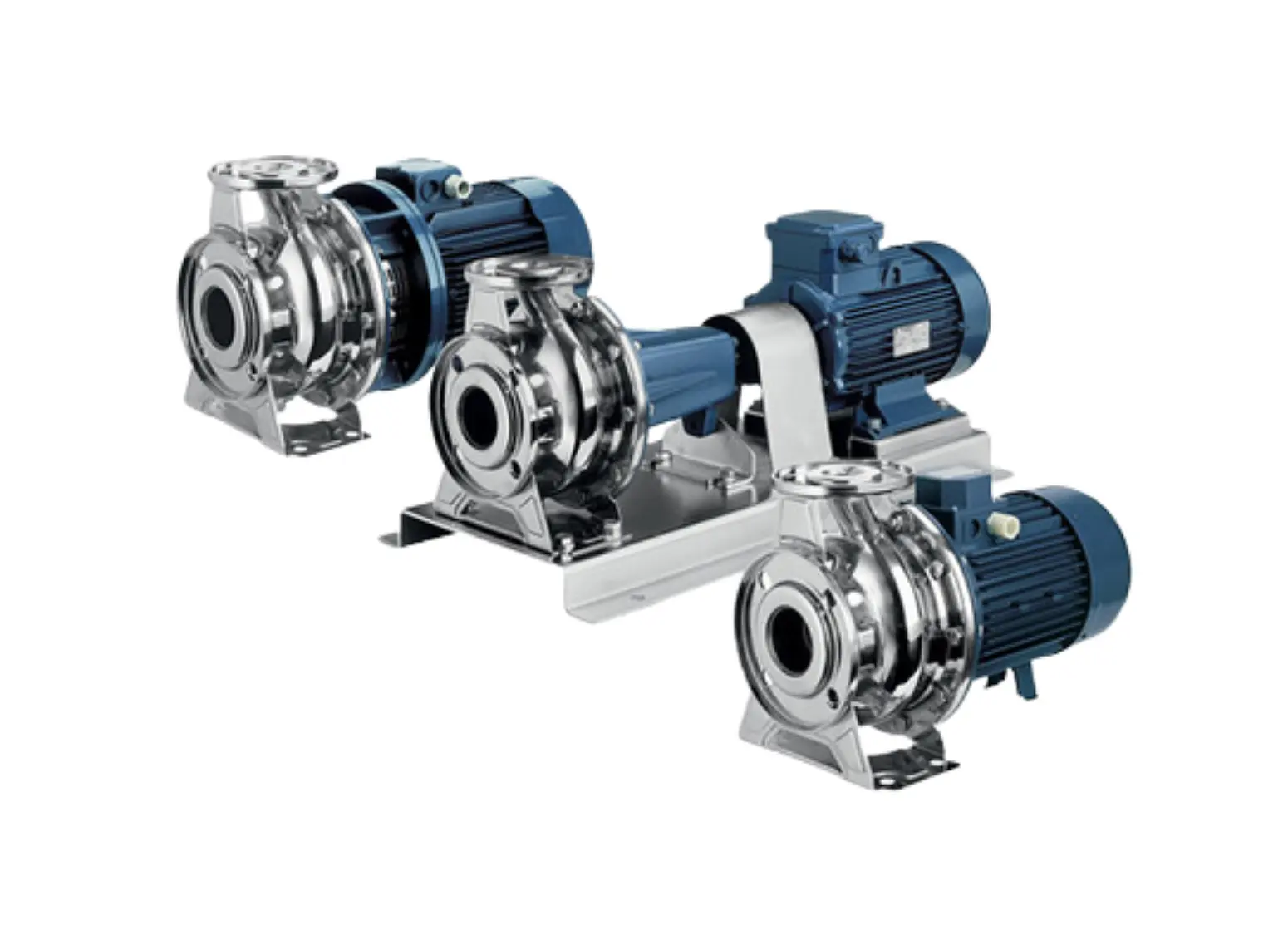

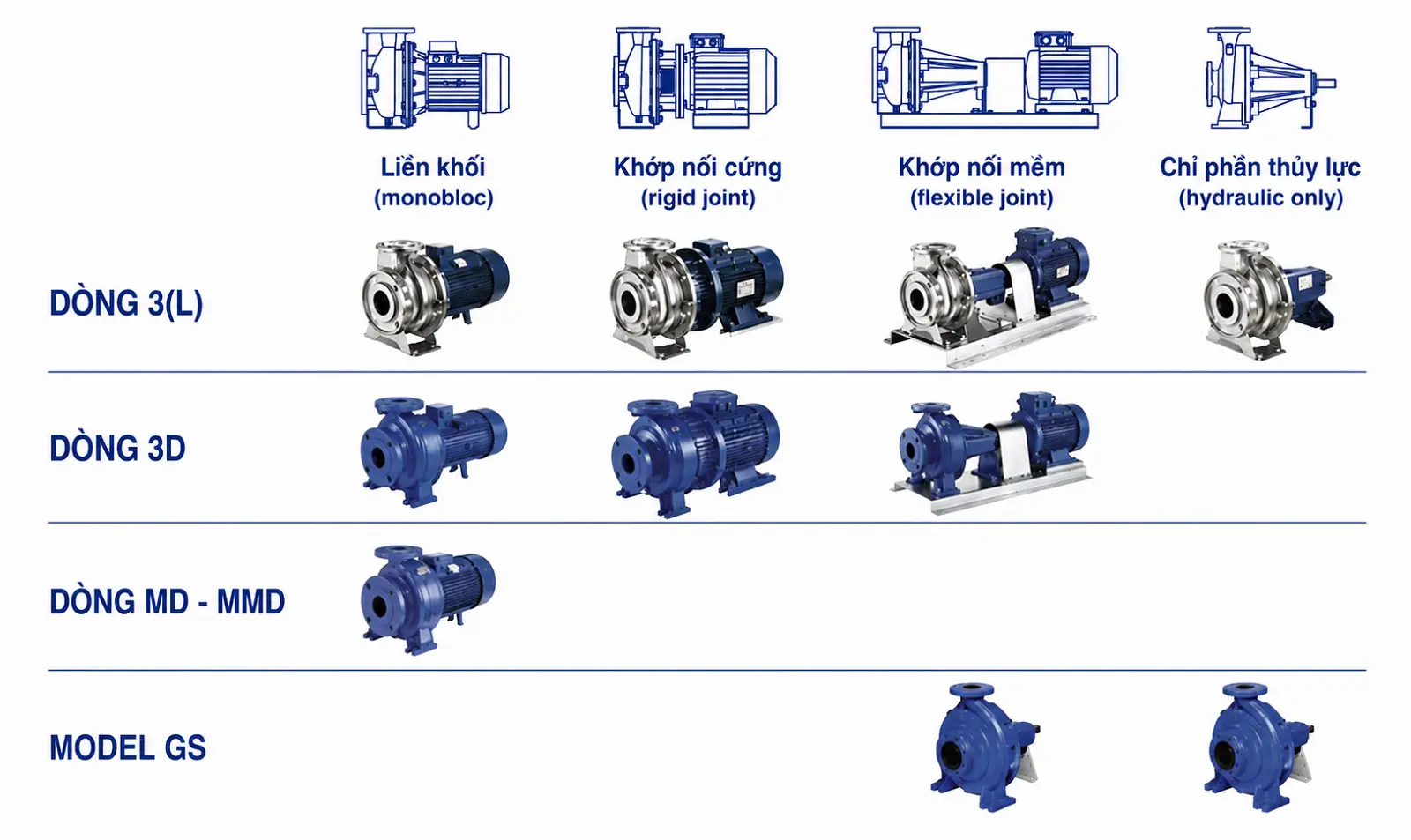

Dòng sản phẩm bao gồm:

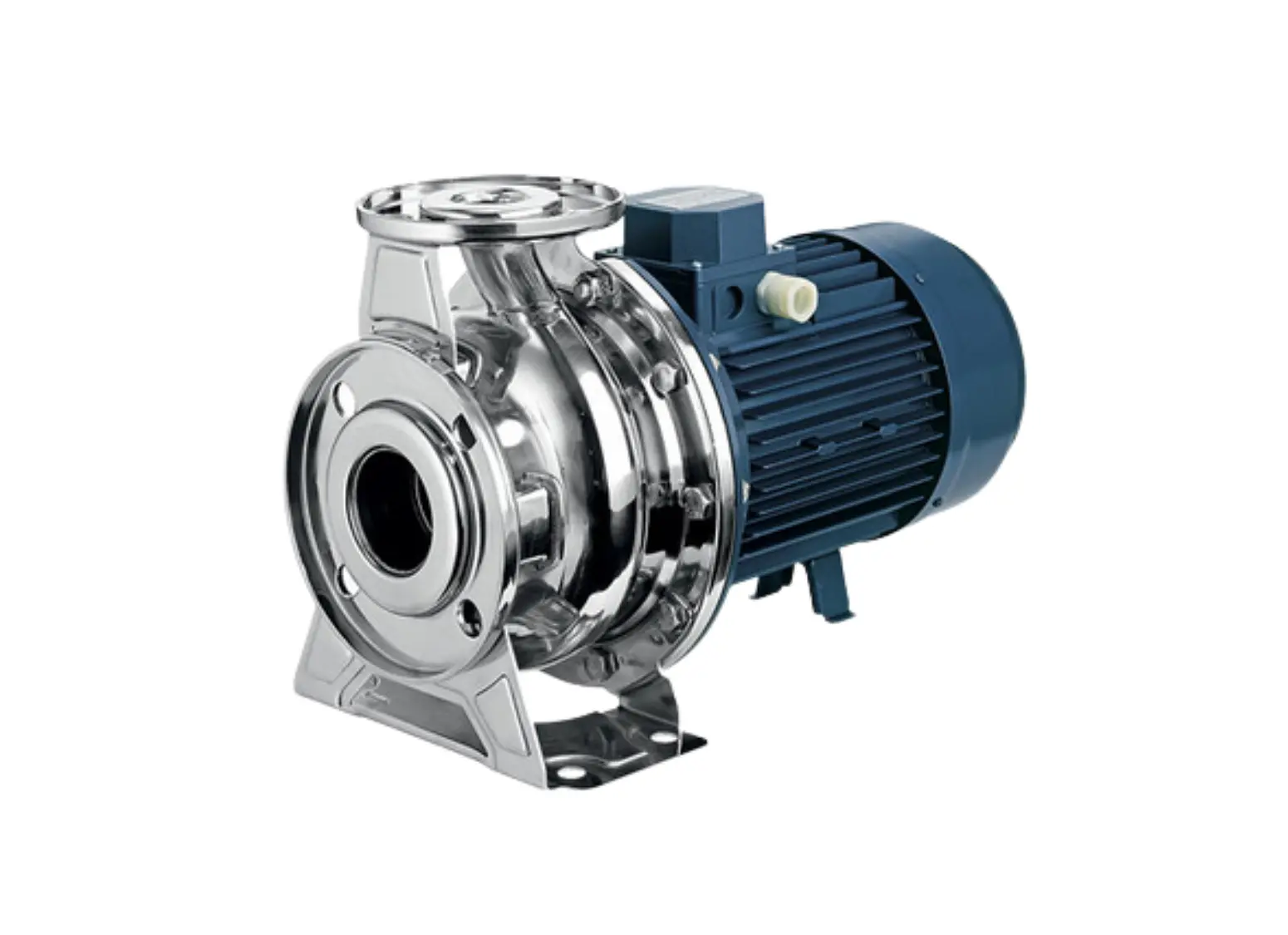

• Dòng 3(L)M trục liền
• Dòng 3(L)S với khớp nối cứng

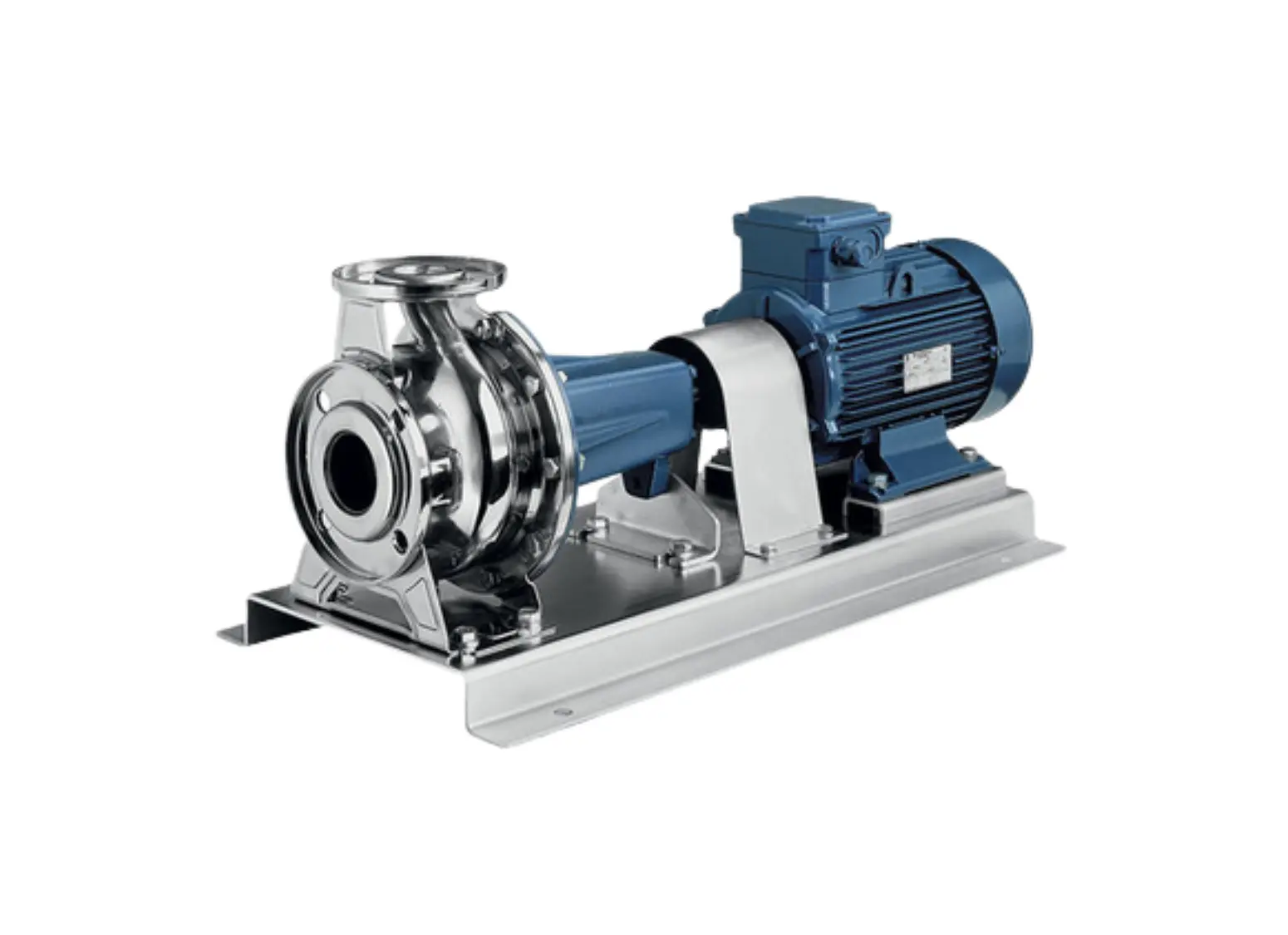

• Dòng 3(L)P với khớp nối đàn hồi

THÔNG SỐ KỸ THUẬT

Thông số	Giá trị
Áp suất làm việc tối đa	10 bar
Nhiệt độ chất lỏng tối đa	-10°C đến +90°C (phiên bản tiêu chuẩn)-10°C đến +110°C (phiên bản L, H, HS)

DỮ LIỆU KỸ THUẬT ĐỘNG CƠ

Thông số	Giá trị
Loại động cơ	Động cơ không đồng bộ 2 cực hoặc 4 cực
Cấp cách điện	Class F (độ tăng nhiệt loại B)
Cấp bảo vệ	IP55
Điện áp 1 pha	220V ±10%, 50Hz
Điện áp 3 pha (đến 4 kW)	220-240V / 380-415V ±5%, 50Hz
Điện áp 3 pha (từ 5,5 kW trở lên)	380-415V / 660-720V ±10%, 50Hz

VẬT LIỆU CHẾ TẠO

Thân bơm và nắp thân bơm

Vật liệu	Model áp dụng
Inox AISI 304 (dòng 3 Series)	32-125 / 160 / 20040-125 / 160 / 20050-125 / 16065-125 / 160 / 200
Inox AISI 316L (dòng 3L Series)	32-125 / 160 / 20040-125 / 160 / 20050-125 / 16065-125 / 160 / 200
Inox AISI 316 đúc vi mô (dòng 3L Series)	65-25080-160 / 200 / 250

Cánh bơm

Vật liệu	Model áp dụng
Inox AISI 304 (dòng 3 Series)	32-125 / 160 / 20040-125 / 160 / 20050-125 / 16065-125 / 160 / 200
Inox AISI 316L (dòng 3L Series)	32-125 / 160 / 20040-125 / 160 / 20050-125 / 160
Inox AISI 316 đúc chính xác	Dòng 3 Series: 65-125 / 160 / 200 Dòng 3L Series: 65-125 / 160 / 200, 65-250, 80-160 / 200 / 250

Phớt cơ khí

Dòng bơm	Vật liệu phớt	Model áp dụng
3 Series	Carbon / Ceramic / NBR	32-125 / 160 / 20040-125 / 160 / 20050-125 / 16065-125 / 160 / 200
3L Series	SiC / SiC / FPM	32-125 / 160 / 20040-125 / 160 / 20050-125 / 16065-125 / 160 / 200 / 25080-160 / 200 / 250

CÁC KIỂU LẮP ĐẶT

Cấu hình	Kiểu lắp đặt	Mô tả
3M / 3LM	Kiểu liền trục	Trục động cơ kéo dài trực tiếp
3S / 3LS	Kiểu khớp nối mềm	Động cơ tiêu chuẩn, kết nối bằng khớp nối mềm
3P / 3LP	Kiểu lắp trên bệ đỡ	Động cơ tiêu chuẩn, khớp nối mềm
3PF / 3LPF / 3SF / 3LSF	Bơm trục trần	Không bao gồm động cơ
