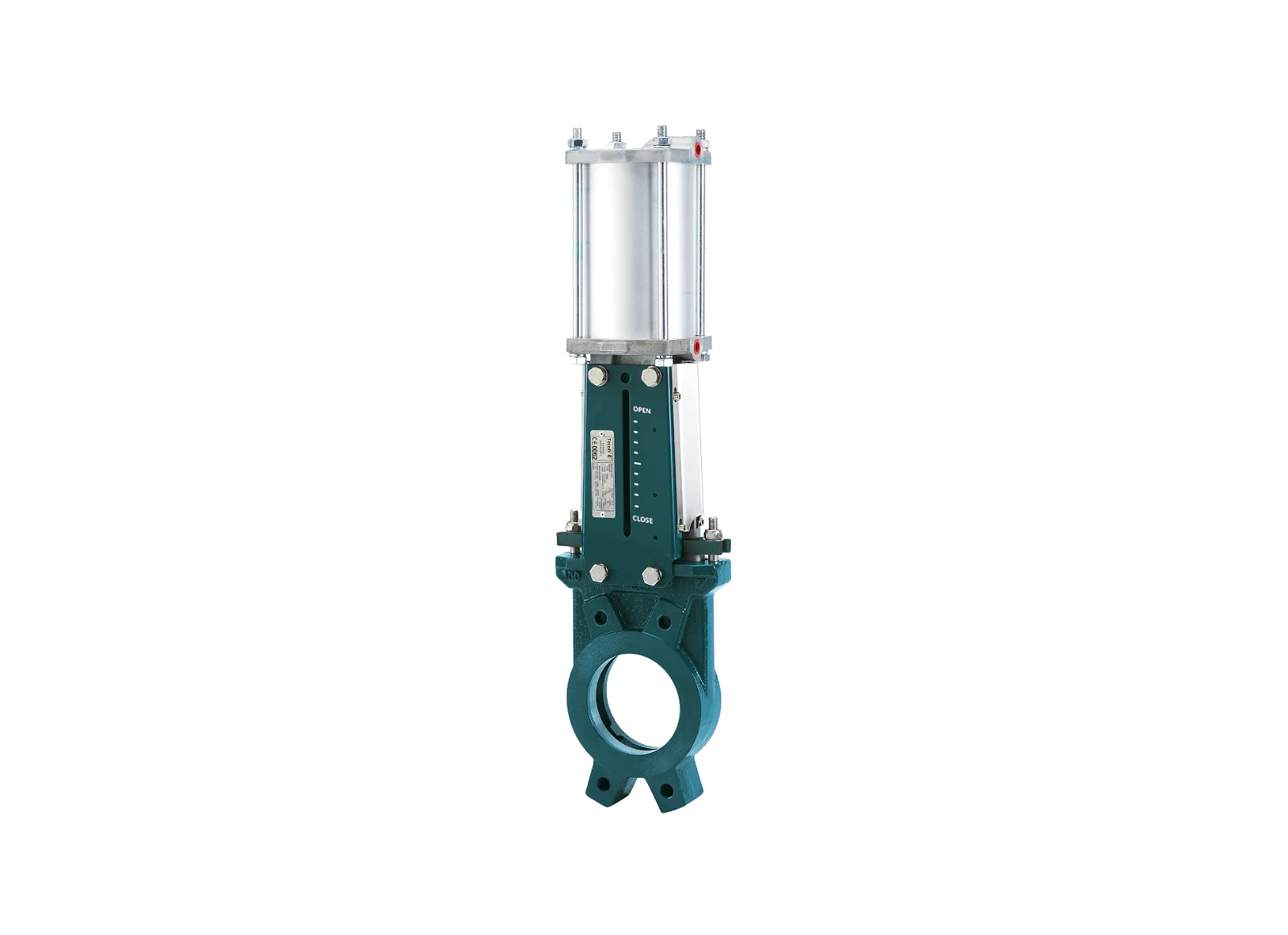

Van cổng dao Tecofi thân gang cầu, khí nén tác động kép PN10

Ứng dụng

Van cổng dao đặc biệt phù hợp với các ứng dụng có điều kiện vận hành khắc nghiệt nhất.

Lĩnh vực sử dụng: hệ thống xử lý nước, công nghiệp giấy và bột giấy, nhà máy hóa chất, sản xuất rượu vang, nhà máy xi măng, hệ thống vận chuyển bằng khí nén và lưu trữ.

Lưu chất: nước, nước thải, bột giấy; các sản phẩm dạng sệt, dạng bột, dạng hạt, dạng xơ sợi, có tính mài mòn và có khả năng kết tinh.

Đặc tính chung

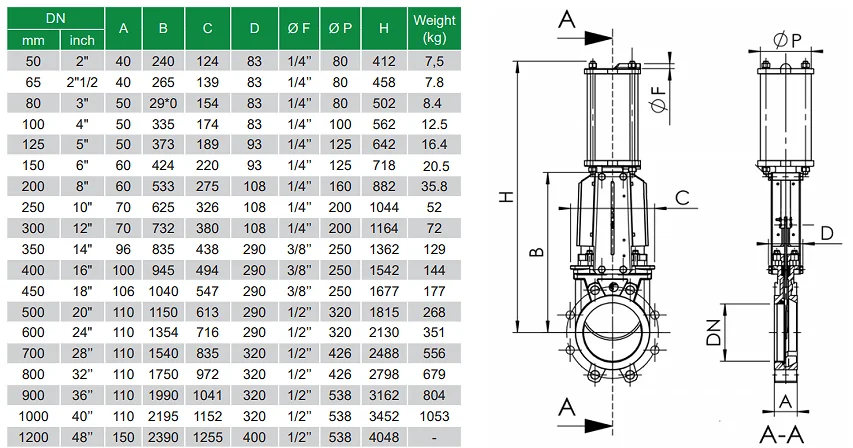

Dải kích thước danh nghĩa: từ DN50 đến DN1200.

• Van cổng dao trục nâng, dùng để đóng/mở hoặc điều tiết lưu lượng.
• Thân van đúc liền khối.
• Làm kín nước theo một chiều; chiều dòng chảy được chỉ thị bằng mũi tên trên thân van.
• Lắp kẹp giữa hai mặt bích ISO PN10.
• Vùng lưu đọng lưu chất nhỏ.
• Lá van có mép cắt vát, được dẫn hướng trong thân van với độ rơ nhỏ.
• Bảo đảm khả năng đóng van, không có nguy cơ bị kẹt.
• Lá van tiêu chuẩn được đánh bóng, tiếp xúc êm với các gioăng làm kín.
• Bích ép chèn bằng gang cầu có độ bền cao, tránh nguy cơ gãy vỡ.
• Giảm lực vận hành nhờ độ đàn hồi của các gioăng làm kín.
• Các tấm giá đỡ bằng kim loại tấm được định hình sẵn, áp dụng cho kích thước từ DN50 đến DN300, dùng để lắp phụ kiện hoặc bộ phụ kiện.
• Khi van mở hoàn toàn, dòng chảy đi qua toàn bộ tiết diện, bảo đảm lưu lượng lớn và tổn thất cột áp thấp.
• Có thể điều tiết lưu lượng đối với lưu chất dạng sệt hoặc có tính mài mòn khi lắp thêm bộ hướng dòng

ĐIỀU KIỆN LÀM VIỆC

• Áp suất làm việc tối đa:

  • DN50-250: 10 bar

  • DN300-450: 7 bar

  • DN500-600: 4 bar

  • DN700-1200: 2 bar

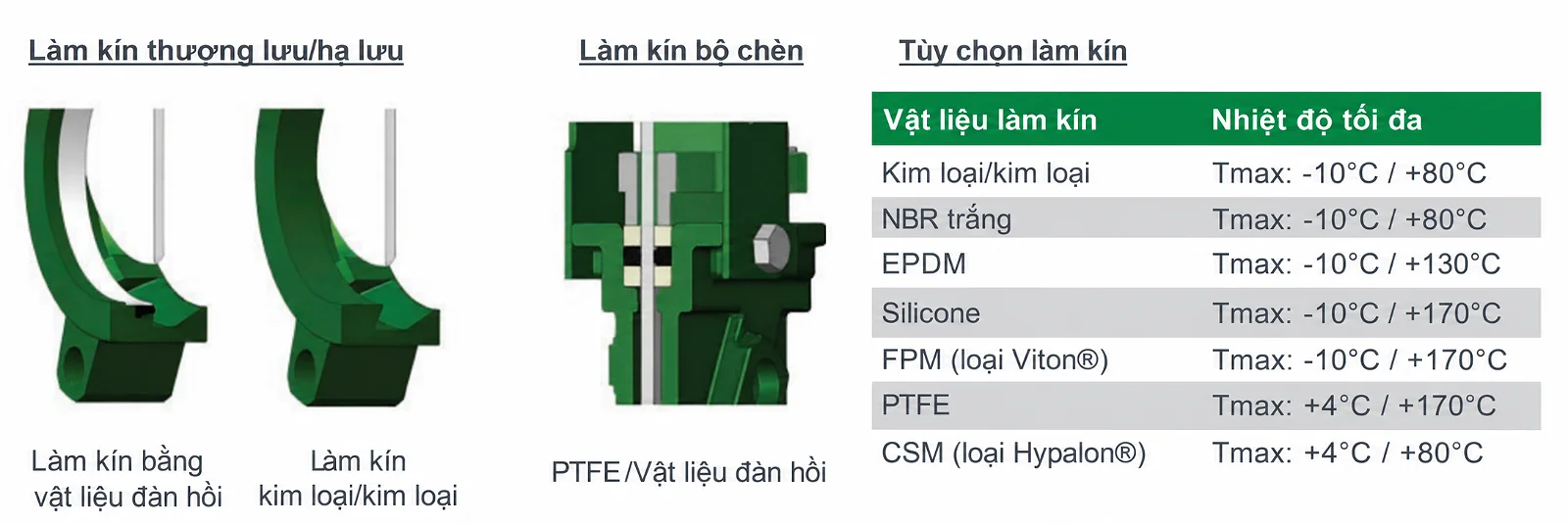

• Nhiệt độ làm việc tối đa: -10°C / +80°C (độ kín tiêu chuẩn)
