Máy Bơm Ly Tâm Trục Đứng Ebara 3E/3ES/3E-K Chính Hãng EN733

ĐẶC ĐIỂM NỔI BẬT CỦA SẢN PHẨM

Thiết kế tiết kiệm năng lượng

– Hiệu suất được cải thiện đáng kể so với các thế hệ trước nhờ cánh bơm được thiết kế bằng công nghệ thiết kế ngược 3D độc quyền của EBARA.
– Hiệu suất cao hơn giúp giảm mức tiêu thụ điện năng, giảm công suất yêu cầu của động cơ và cho phép thiết kế bơm nhỏ gọn hơn.

Lắp đặt dễ dàng và bảo trì đơn giản

– Không cần căn chỉnh khi lắp đặt.
– Kết cấu Back Pull-Out cho phép tháo rời và kiểm tra cụm quay mà không cần tháo đường ống hút và đường ống đẩy.
– Ổ bi kín không cần bổ sung hoặc thay thế dầu bôi trơn.
–  Trong các ứng dụng tiêu chuẩn, không cần đường ống làm mát/rửa phớt trục.

– Không cần xả khí

– Thiết kế phớt trục và gioăng thân bơm dạng vòng chữ O được đơn giản hóa, giúp việc lắp ráp nhanh chóng và thuận tiện.

Tiêu chuẩn quốc tế

– Kích thước bơm tuân theo tiêu chuẩn EN 733

– Phớt cơ khí tuân theo tiêu chuẩn EN 12756.

– Tấm che bảo vệ được lắp đặt theo tiêu chuẩn EN 294.
– Động cơ điện đáp ứng các tiêu chuẩn IEC 60072-1 và IEC 60034-1.

Máy bơm ly tâm thẳng hàng kiểu mới được thiết kế để cải thiện hiệu suất và tiết kiệm năng lượng.

Máy bơm được trang bị vỏ gang và có sẵn với động cơ 2 hoặc 4 cực và bộ biến tần E-SPD+ tích hợp (3E-K).

Được sử dụng trong việc xử lý chất lỏng trong hệ thống tuần hoàn, hệ thống sưởi ấm và điều hòa không khí trong môi trường dân dụng và công nghiệp.

Tính năng:

• Thiết kế chắc chắn
• Hiệu suất cao
• Dễ bảo trì

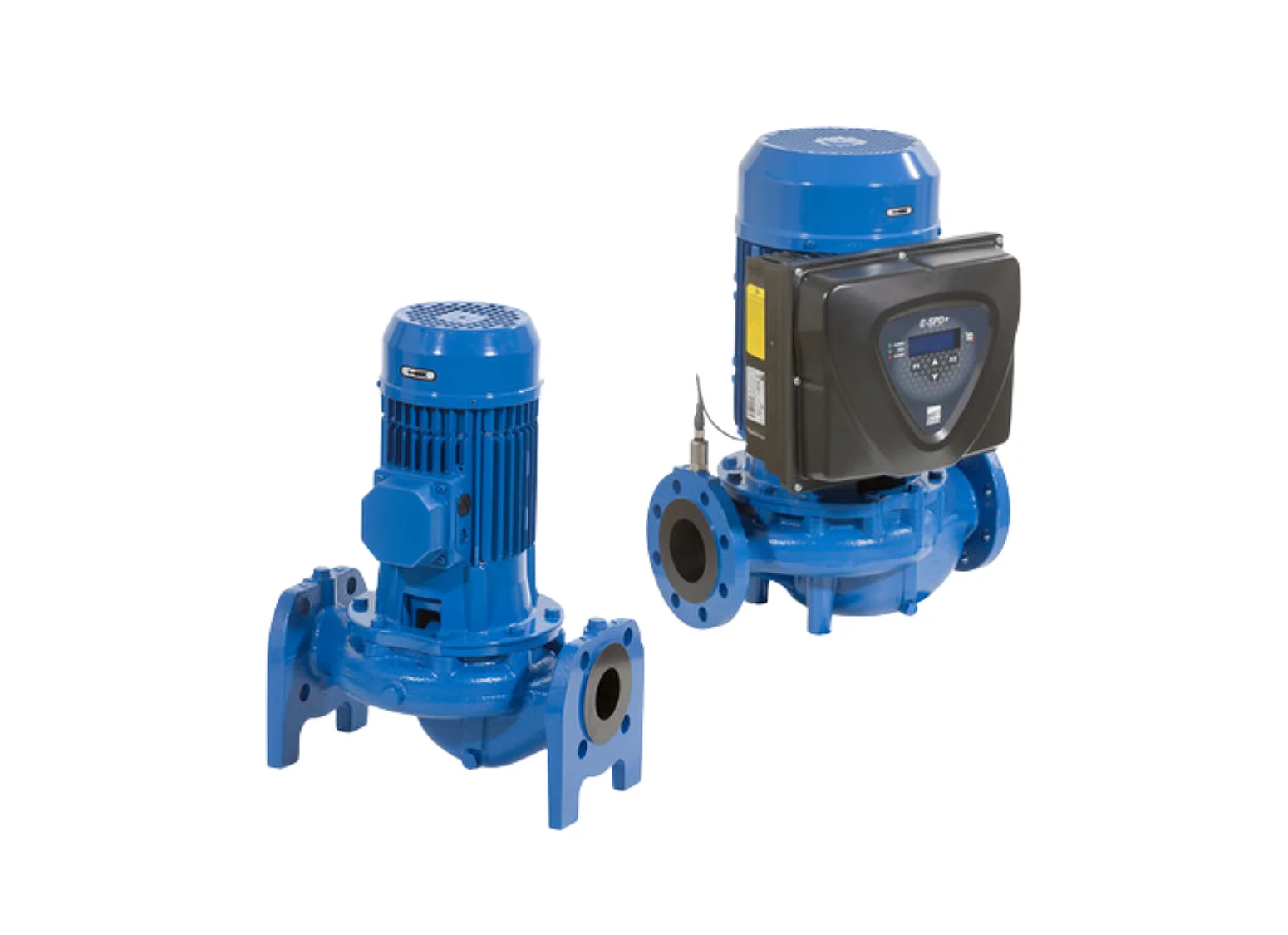

CẤU HÌNH

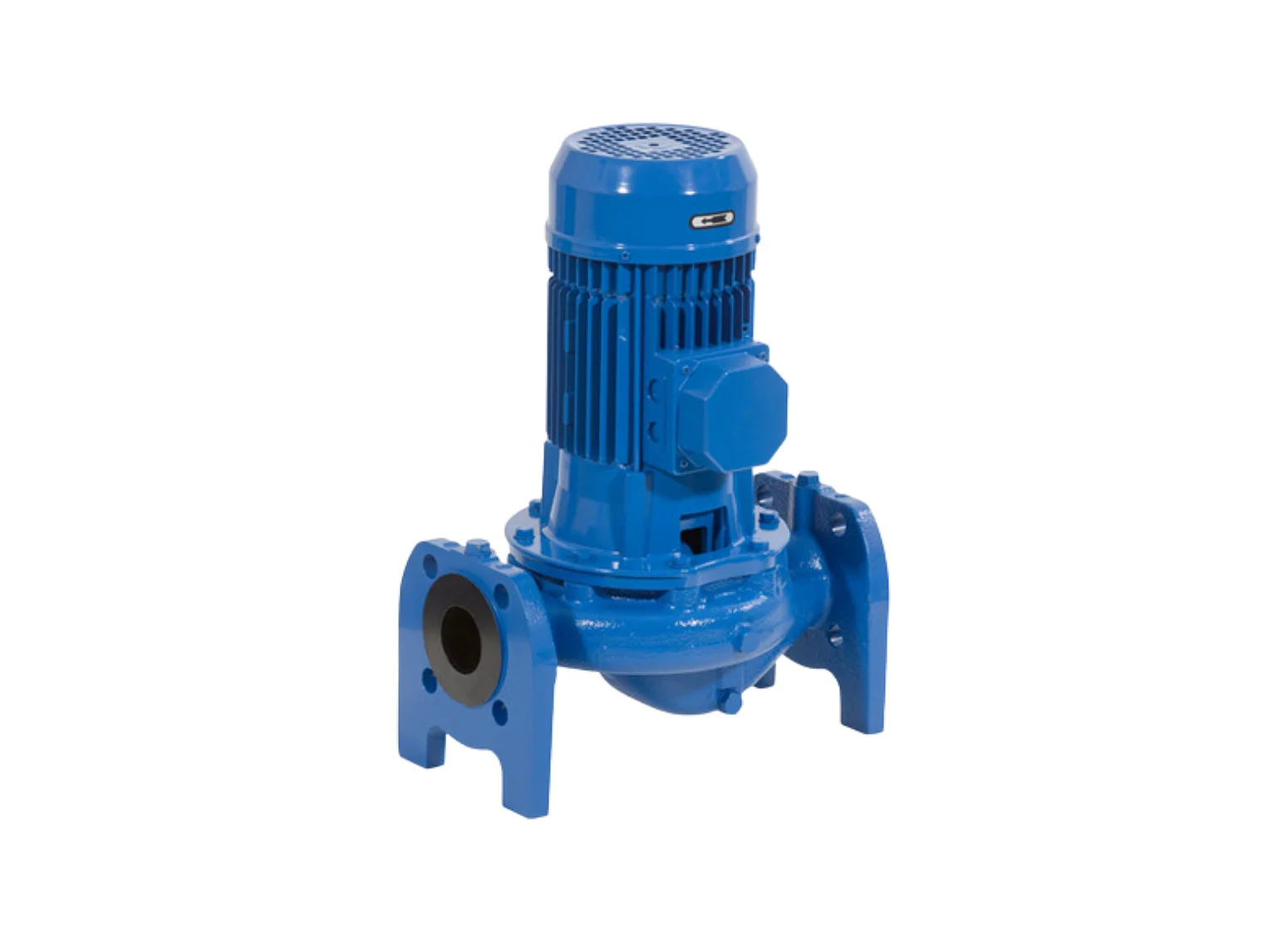

3E – Trục kéo dài

3ES – Trục ngắn

3E-K – Trục kéo dài với biến tần VFD

3E-3ES – Máy bơm ly tâm thẳng hàng kiểu mới có đặc điểm là các kết nối hút và xả nằm thẳng hàng với đường ống.

Thiết kế của phiên bản trục kéo dài (3E) bao gồm một cánh quạt được gắn trực tiếp vào đầu trục động cơ và một vỏ bơm được bắt vít trực tiếp vào mặt trước của động cơ.

Thiết kế của phiên bản trục ngắn (3ES) có đặc điểm là trục động cơ và trục bơm được kết nối cứng với nhau trong vỏ bơm.

Máy bơm điện 3E đa năng và hoạt động êm ái, với thiết kế chắc chắn và dễ bảo trì nhờ thiết kế tháo lắp từ phía sau giúp giảm thời gian ngừng hoạt động.

Chúng được trang bị động cơ IE3 tiêu chuẩn, động cơ hiệu suất cao IE4 và IE5 có sẵn dưới dạng tùy chọn cho phiên bản trục ngắn.

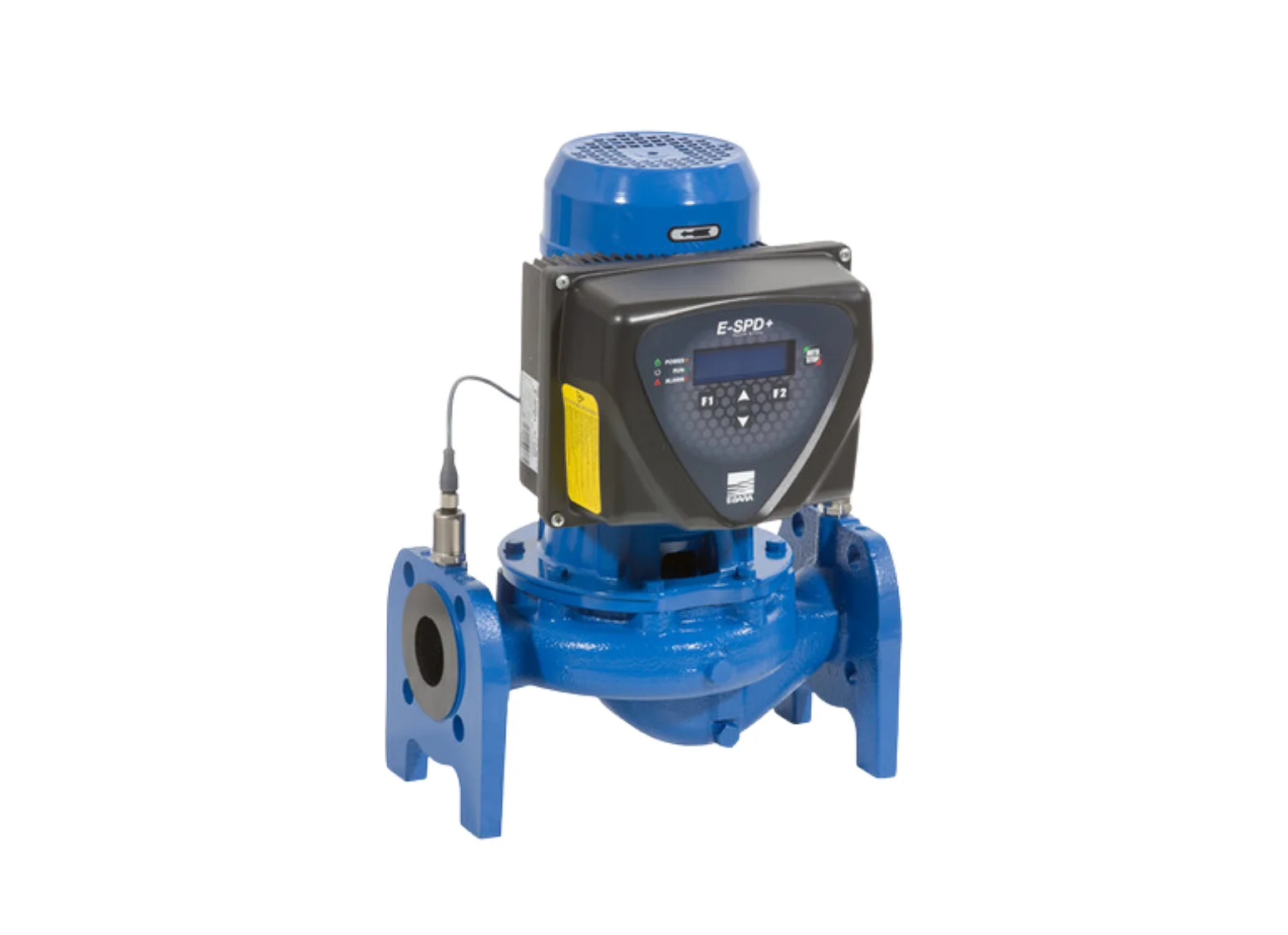

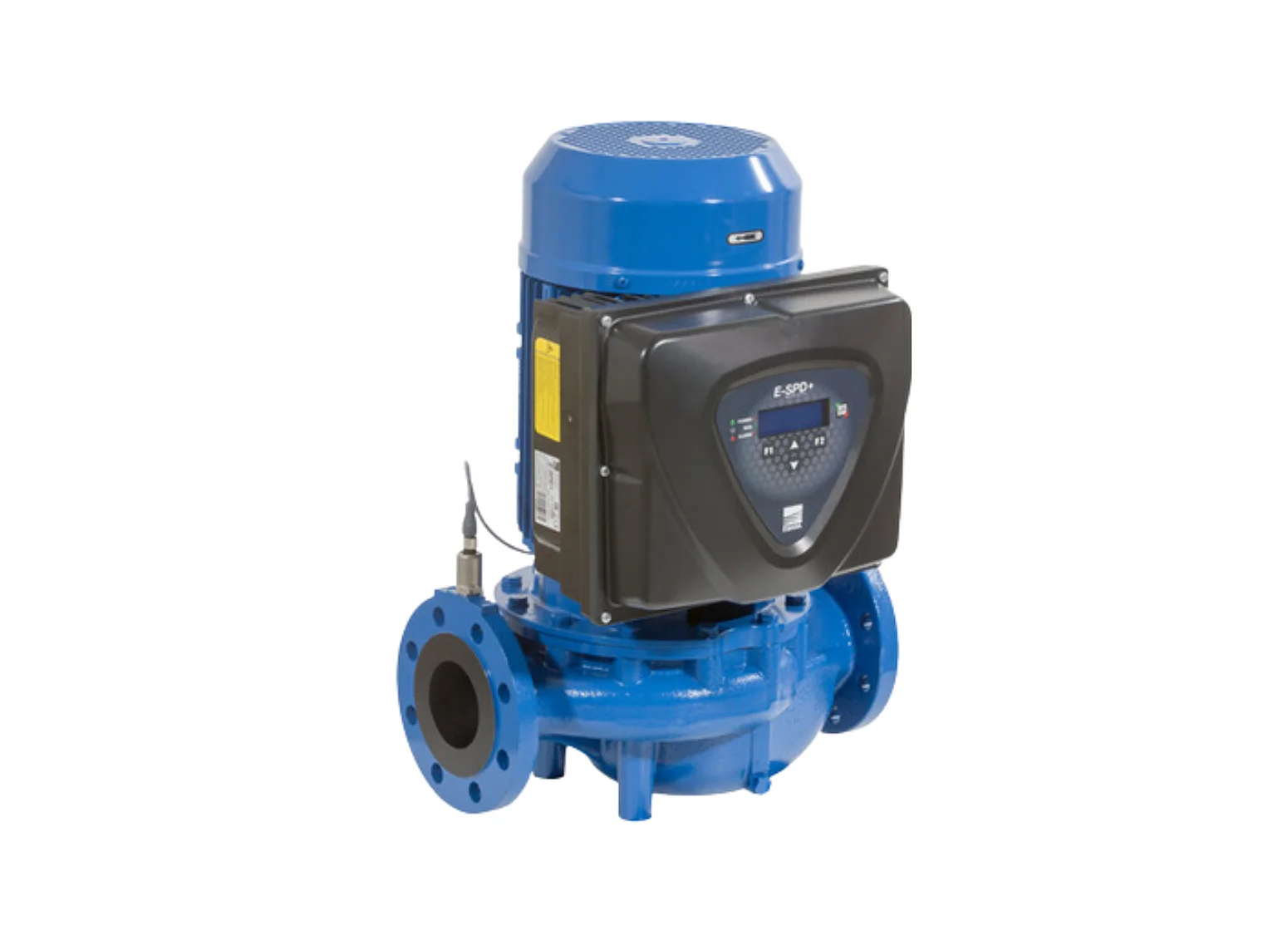

3E-K là máy bơm ly tâm nối tiếp kiểu mới, tích hợp bộ biến tần E-SPD+.

E-SPD+ là bộ biến tần làm mát bằng không khí mới, có khả năng thay đổi tốc độ liên tục và hoạt động ở bất kỳ điểm làm việc nào, do đó tối ưu hóa hiệu suất và mức tiêu thụ theo yêu cầu của hệ thống.

Dải công suất mở rộng so với E-SPD và được thiết kế để bao gồm các chức năng HVAC mới; điều khiển áp suất và nhiệt độ chênh lệch, đầu vào analog 0-10V, Modbus để giao tiếp bên ngoài.

Máy bơm 3E-K có công suất lên đến 11kW và có thể được sử dụng trong việc xử lý chất lỏng trong hệ thống tuần hoàn, hệ thống sưởi ấm và điều hòa không khí trong môi trường dân dụng và công nghiệp.

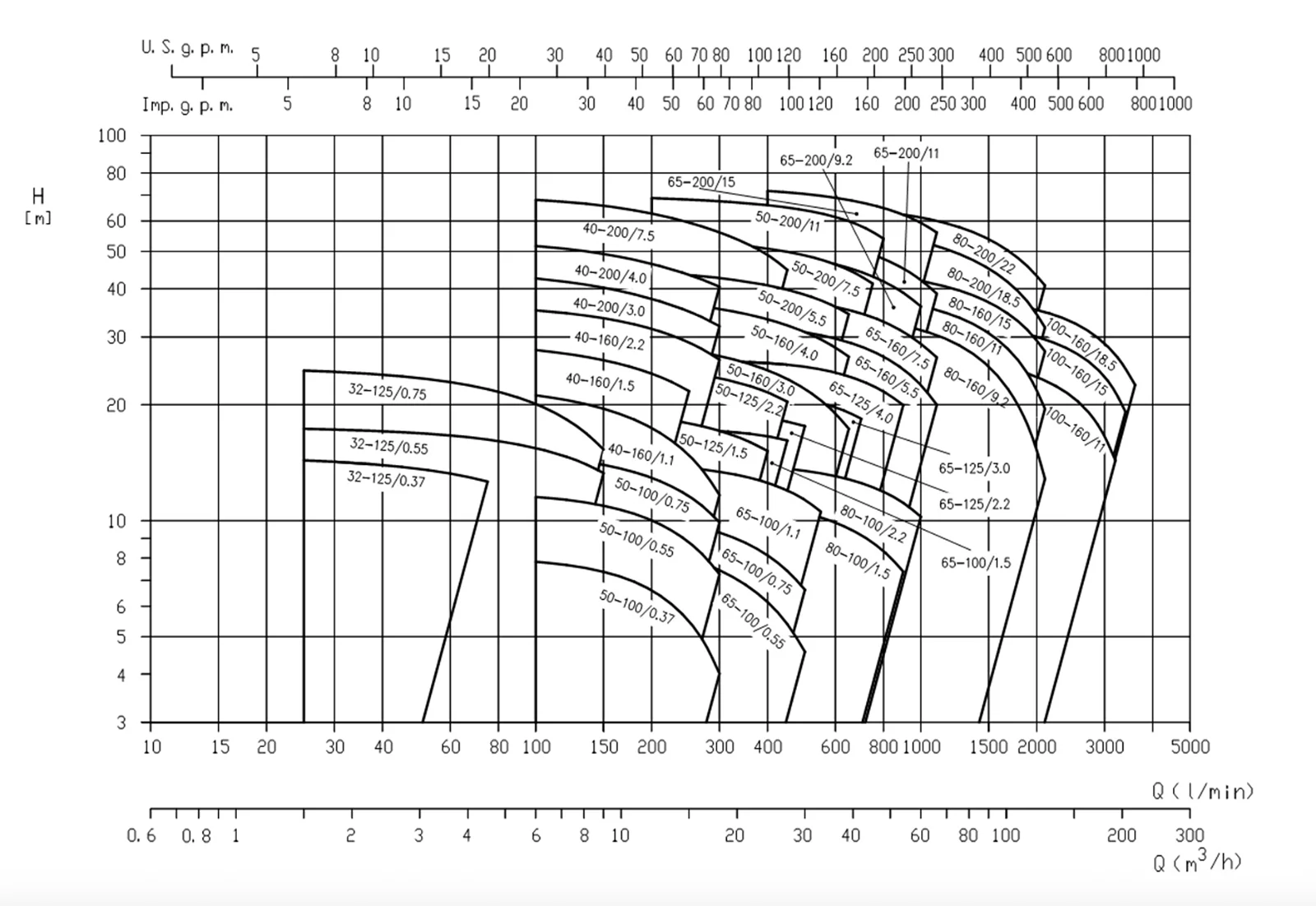

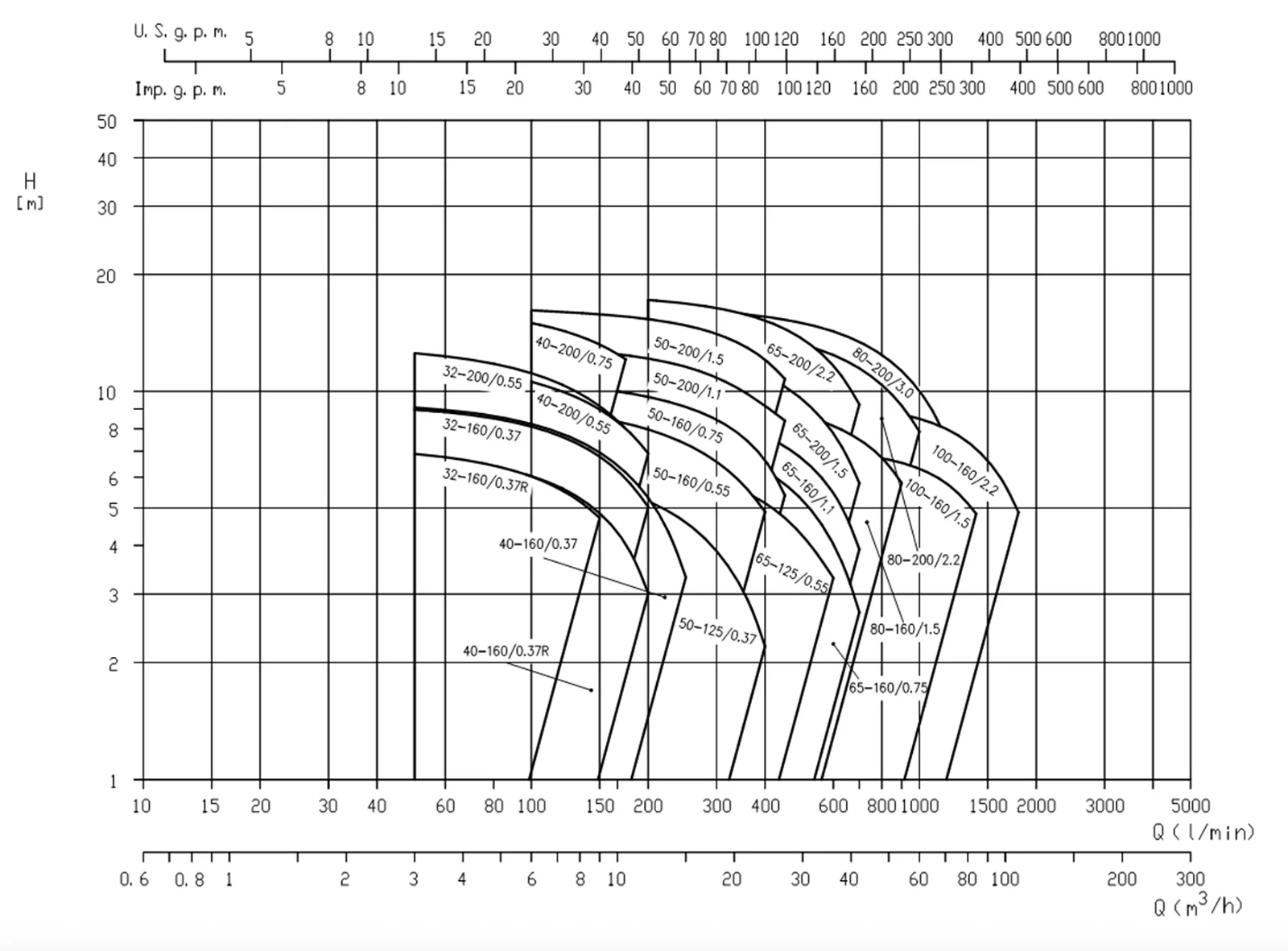

3E SERIES 32 SIZE 2 cực

Model	kW	HP	Lưu lượng (Q)
			l/min m³/h	0 0	25 1.5	50 3	75 4.5	100 6	125 7.5	150 9
			Cột áp (H)
32-125/0.37	0.37	0.5		14.8	14.3	13.6	12.6	—	—	—
32-125/0.55	0.55	0.75		17.5	17.3	16.8	16.2	15.4	14.4	13.3
32-125/0.75	0.75	1		25.2	24.5	23.4	21.9	20.0	17.8	15.3

3E SERIES 40 SIZE 2 cực

Model	kW	HP	Lưu lượng (Q)
			l/min m³/h	0 0	100 6	150 9	200 12	250 15	300 18	400 24	450 27
			Cột áp (H)
40-160/1.1	1.1	1.5		22.6	21.1	19.5	17.4	14.7	11.6	—	—
40-160/1.5	1.5	2		29.6	27.7	26.1	24	21.6	—	—	—
40-160/2.2	2.2	3		36.5	35.1	33.5	31.4	29.0	26.1	—	—
40-200/3.0	3	4		44.5	42.5	40.2	37.6	34.9	31.9	—	—
40-200/4.0	4	5.5		52.9	51.6	49.2	46.4	43.4	40.5	—	—
40-200/7.5	7.5	10		68.5	68.0	65.7	62.7	59.4	56.0	48.9	44.8

3E SERIES 50 SIZE 2 cực

Model	kW	HP	Lưu lượng (Q)
			l/min m³/h	0 0	100 6	200 12	300 18	400 24	450 27	500 30	650 39	750 45	800 48
			Cột áp (H)
50-100/0.37	0.37	0.5		7.9	7.8	6.5	4.0	—	—	—	—	—	—
50-100/0.55	0.55	0.75		11.5	11.5	10.0	7.2	—	—	—	—	—	—
50-100/0.75	0.75	1		15.0	14.6	12.9	9.9	—	—	—	—	—	—
50-125/1.5	1.5	2		18.9	19.2	18.5	17.1	15.1	—	—	—	—	—
50-125/2.2	2.2	3		25.4	25.3	24.7	23.4	21.5	20.3	—	—	—	—
50-160/3.0	3	4		30.4	—	28.5	26.7	24.5	23.3	21.9	17.3	—	—
50-160/4.0	4	5.5		38.8	—	37.1	35.4	33.3	32.1	30.8	26.6	—	—
50-200/5.5	5.5	7.5		45.7	—	44	42.6	40.8	39.7	38.6	34.4	—	—
50-200/7.5	7.5	10		56.0	—	53.6	52.4	50.8	49.9	48.8	44.7	41.2	—
50-200/11	11	15		70.8	—	68.7	67.5	65.9	65.0	63.9	59.9	56.2	54.0

3E SERIES 65 SIZE 2 cực

Model	kW	HP	Lưu lượng (Q)
			l/min m³/h	0 0	100 6	150 9	200 12	250 15	400 24	450 27	500 30	550 33	700 42	900 54	1000 60	1100 66
			Cột áp (H)
65-100/0.55	0.55	0.75		9.4	9.0	8.7	8.4	7.9	6.1	5.3	4.5	–	–	–	–	–
65-100/0.75	0.75	1		11.2	10.7	10.5	10.1	9.7	8.1	7.4	6.6	–	–	–	–	–
65-100/1.1	1.1	1.5		15.0	14.4	14.2	13.9	13.7	12.5	11.9	11.3	10.5	–	–	–	–
65-100/1.5	1.5	2		18.6	17.7	17.5	17.3	17.2	16.5	16.1	–	–	–	–	–	–
65-125/2.2	2.2	3		19.4	–	19.5	19.5	19.3	18.4	18.0	17.6	–	–	–	–	–
65-125/3.0	3	4		21.3	–	–	21.8	21.8	21.3	21.0	20.6	20.1	18.4	–	–	–
65-125/4.0	4	5.5		25.4	–	–	–	25.9	25.6	25.4	25.1	24.7	23.0	19.9	–	–
65-160/5.5	5.5	7.5		32.8	–	–	–	–	31.7	31.3	30.8	29.7	28.3	24.7	22.5	19.9
65-160/7.5	7.5	10		38.5	–	–	–	–	37.6	37.3	36.9	36.4	34.5	30.9	28.7	26.5
65-200/9.2	9.2	12.5		51.3	–	–	–	–	49.4	48.7	48.0	47.2	44.2	39.0	36.0	–
65-200/11	11	15		57.1	–	–	–	–	55.4	54.7	54.0	53.1	50.2	45.1	42.1	38.8
65-200/15	15	20		73.3	–	–	–	–	71.8	71.2	70.5	69.7	67.0	62.2	59.3	56.0

3E SERIES 80 SIZE 2 cực

Model	kW	HP	Lưu lượng (Q)
			l/min m³/h	0 0	400 24	600 36	900 54	1000 60	1100 66	1300 78	1500 90	1700 102	1900 114	2100 126
			Cột áp (H)
80-100/1.5	1.5	2		12.5	10.9	9.8	7.3	–	–	–	–	–	–	–
80-100/2.2	2.2	3		14.8	13.8	13.0	11.1	10.2	–	–	–	–	–	–
80-160/9.2	9.2	12.5		35.3	–	33.8	32.0	31.2	30.3	28.0	25.1	21.6	17.5	12.8
80-160/11	11	15		39.9	–	38.6	36.8	36.1	35.2	33.2	30.6	27.6	23.9	19.5
80-160/15	15	20		45.5	–	44.4	42.6	41.9	41.0	39.1	36.9	34.2	31.1	27.5
80-200/18.5	18.5	25		58.8	–	57.4	54.3	53.0	51.6	48.5	45.1	41.2	36.8	31.7
80-200/22	22	30		66.6	–	64.8	62.3	61.2	60.0	57.2	53.8	49.9	45.5	40.7

3E SERIES 100 SIZE

Model	kW	HP	Lưu lượng (Q)
			l/min m³/h	0 0	1300 78	1600 96	1900 114	2200 132	2500 150	2800 168	3000 180	3200 192	3400 204	3600 216
			Cột áp (H)
100-160/11	11	15		29.9	26.3	25.2	24.0	22.6	20.8	18.4	16.5	14.3	–	–
100-160/15	15	20		34.7	32.6	31.6	30.4	29.0	27.4	25.3	23.6	21.6	19.1	–
100-160/18.5	18.5	25		39.1	37.4	36.7	35.6	34.3	32.6	30.5	28.8	26.9	24.8	22.5

Thông số kỹ thuật

Thông số	Giá trị
Lưu lượng	lên đến 216 m³/h (3E-3ES) lên đến 138 m³/h (3E-K)
Cột áp	lên đến 70 m
Áp suất làm việc tối đa	1,0, 1,6 MPa (10, 16 bar)
Nhiệt độ tối đa của chất lỏng	-10°C ÷ +120°C
MEI	> 0,4
Lớp cách điện	F (B dành cho nhiệt độ cao)
Mức độ bảo vệ	IP 55
Điện áp	Điện áp ba pha 3~230/400V ±10% (3E-3ES) Điện áp ba pha 3~400/690V ±10% (3E-3ES) Điện áp một pha 1~230/400V ±10% (3E-K đến 2,2 kW) Điện áp ba pha 3~400/690V ±10% (3E-K đến 11 kW)



Vật liệu cấu tạo
Thân bơm	Gang đúc
Cánh quạt	AISI 304 (EN 1.4301) 3E 32, 40, 50, 65 AISI 316L (EN 1.4404) 3E 80, 100
Trục	AISI 304 (EN 1.4301) 3E 32, 40, 50, 65 AISI 316L (EN 1.4404) 3E 80, 100
Gioăng cơ khí	Silicon Carbide /Carbon/EPDM
Hỗ trợ động cơ	Gang thép Nhôm

Ứng dụng của máy bơm ly tâm Ebara 3E

Máy bơm ly tâm Ebara 3E được thiết kế để đáp ứng đa dạng nhu cầu cấp nước và tuần hoàn chất lỏng trong các công trình dân dụng, thương mại và công nghiệp. Với hiệu suất vận hành ổn định, độ bền cao và khả năng làm việc liên tục, sản phẩm được ứng dụng rộng rãi trong nhiều hệ thống kỹ thuật khác nhau.

Hệ thống công trình xây dựng

Máy bơm được sử dụng trong hệ thống điều hòa không khí trung tâm (HVAC), hệ thống sưởi ấm và làm mát khu vực cấp nước sinh hoạt cho các tòa nhà, tuần hoàn nước nóng và các hệ thống tăng áp. Khả năng vận hành ổn định giúp duy trì lưu lượng và áp suất cần thiết, góp phần nâng cao hiệu quả hoạt động của toàn bộ hệ thống.

Hệ thống cấp nước

Ebara là lựa chọn phù hợp cho các hệ thống cấp nước đô thị, trạm gia nhiệt, hệ thống tưới tiêu nông nghiệp, thoát nước sạch, hệ thống phòng cháy chữa cháy (PCCC), hồ bơi và các trạm bơm tăng áp. Bơm đáp ứng tốt yêu cầu vận hành liên tục với hiệu suất cao, đảm bảo nguồn nước ổn định cho nhiều quy mô công trình.

Ứng dụng trong thiết bị OEM

Ngoài các hệ thống độc lập, máy bơm còn được tích hợp trong nhiều thiết bị OEM như điều hòa không khí, cụm Chiller, lò hơi, bộ trao đổi nhiệt, cụm làm mát và các hệ thống tuần hoàn nước. Thiết kế theo tiêu chuẩn quốc tế giúp bơm dễ dàng tích hợp với nhiều loại thiết bị và dây chuyền công nghiệp, đáp ứng yêu cầu về độ tin cậy, hiệu quả năng lượng và tuổi thọ vận hành lâu dài.
