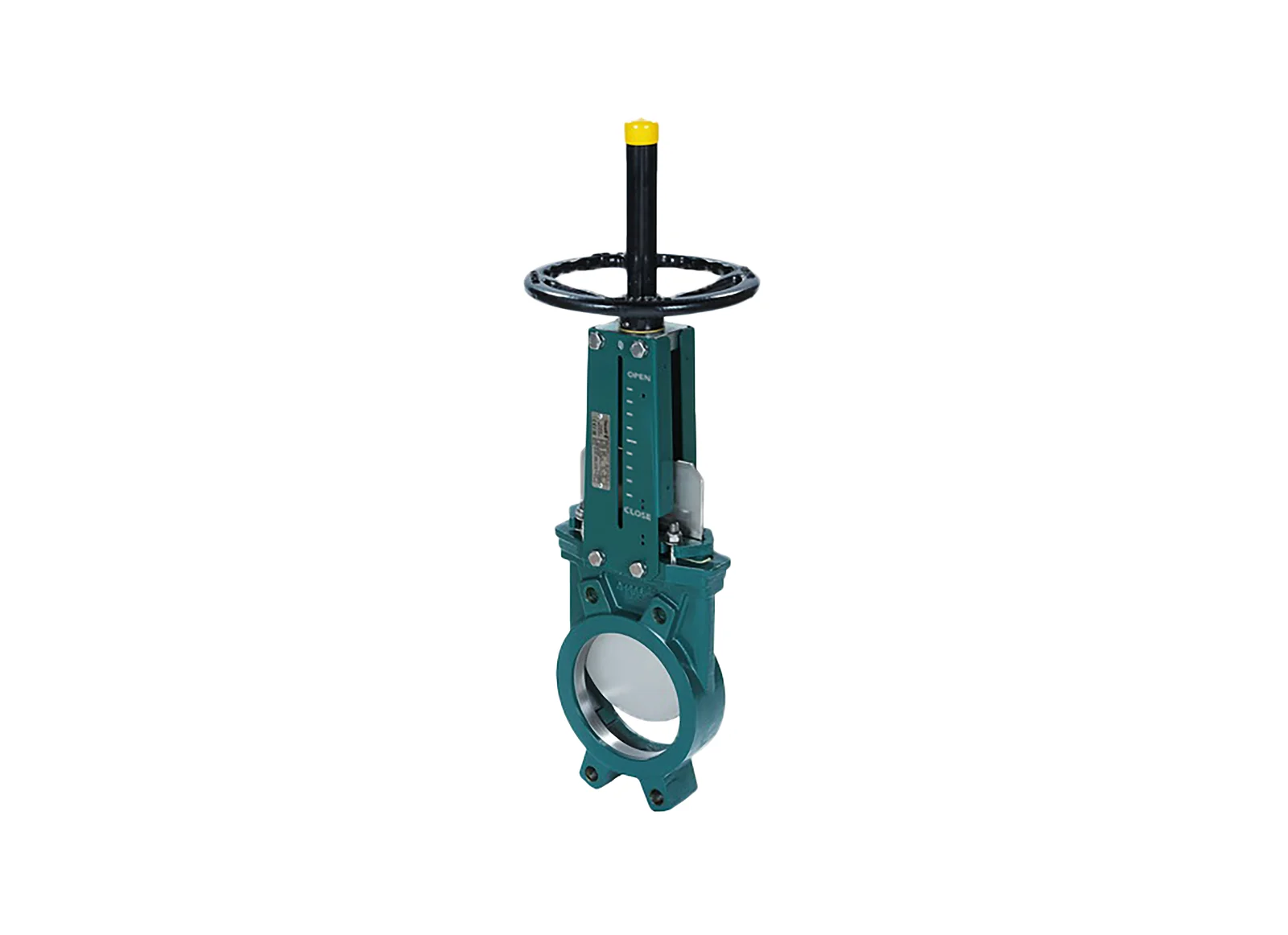

Van dao thân gang cầu tay quay trục nâng kiểu Wafer PN10 được thiết kế chuyên dụng cho các hệ thống đóng/mở hoặc điều tiết lưu lượng của các lưu chất có độ nhớt cao, chứa hạt rắn, xơ sợi hoặc có tính mài mòn. Thân van bằng gang cầu có độ bền cao, kết hợp lá van có cạnh cắt vát giúp hạn chế kẹt van và đảm bảo khả năng làm kín hiệu quả. Thiết kế cửa toàn phần giúp lưu lượng đi qua tối đa, giảm tổn thất áp suất. Sản phẩm phù hợp cho các hệ thống xử lý nước, nước thải, giấy và bột giấy, hóa chất, xi măng, khai khoáng và nhiều ứng dụng công nghiệp khác.

Lĩnh vực ứng dụng

Hệ thống xử lý nước
Ngành công nghiệp giấy và bột giấy
Nhà máy hóa chất
Ngành sản xuất rượu vang
Nhà máy xi măng
Hệ thống vận chuyển khí nén
Hệ thống lưu trữ và chứa liệu

Lưu chất sử dụng

Nước
Nước thải
Bột giấy
Chất lỏng dạng sệt
Vật liệu dạng bột
Vật liệu dạng hạt
Lưu chất chứa sợi
Lưu chất có tính mài mòn
Lưu chất có khả năng kết tinh

ĐẶC TÍNH CHUNG

Dải kích thước: từ DN50 đến DN600
Van dao dùng cho chức năng Đóng/Mở hoặc điều tiết lưu lượng, thiết kế trục nâng
Thân van đúc nguyên khối
Độ kín một chiều; chiều dòng chảy được chỉ thị bằng mũi tên trên thân van
Lắp đặt kiểu Wafer giữa hai mặt bích ISO PN10
Thiết kế vùng lưu giữ lưu chất nhỏ, hạn chế tích tụ cặn
Lá van có cạnh cắt vát, được dẫn hướng bên trong thân van với khe hở rất nhỏ
Đảm bảo đóng kín hoàn toàn, không có nguy cơ kẹt van
Lá van được đánh bóng tiêu chuẩn, tiếp xúc mềm với gioăng làm kín, giúp tăng tuổi thọ gioăng
Mặt bích ép gioăng bằng gang cầu có độ bền cao, giảm nguy cơ nứt gãy trong quá trình vận hành
Lực vận hành được giảm nhờ độ đàn hồi của hệ thống gioăng
Từ DN50 đến DN300, van được trang bị tấm đỡ bằng thép định hình, thuận tiện cho việc lắp đặt phụ kiện hoặc các bộ kit
Khi van mở hoàn toàn, lưu chất đi qua với toàn bộ tiết diện dòng chảy đảm bảo lưu lượng lớn và tổn thất áp suất thấp
Có thể điều tiết lưu lượng đối với các lưu chất dạng sệt hoặc có tính mài mòn khi lắp đặt tấm chắn

TIÊU CHUẨN / THÔNG SỐ

Hạng mục	TIÊU CHUẨN / THÔNG SỐ
Thiết kế	Chế tạo theo các yêu cầu của Chỉ thị Châu Âu 2014/68/EU về Thiết bị chịu áp lực (PED), Mô-đun H. Tùy chọn: Sản phẩm đáp ứng Chỉ thị ATEX 2014/34/EU về thiết bị sử dụng trong môi trường có nguy cơ cháy nổ
Chiều dài lắp đặt	Theo tiêu chuẩn TECOFI
Kiểu kết nối	Lắp đặt giữa hai mặt bích theo EN 1092-2, DIN 2501, ISO PN10
Thử nghiệm	Thử áp lực theo EN 12266-1, DIN 3230 và ISO 5208

Kích thước DN	Áp suất thử thân van	Áp suất thử độ kín ghế van
DN50–250	15 bar	11 bar
DN300–450	10.5 bar	7.7 bar
DN500–600	6 bar	4.4 bar

Van Cổng Dao Tecofi Tay Quay GGG50/SS304/NBR PN10 inox 304
